Montageanleitung für Wandleuchte Golden Lighting 1088-1W

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Wandleuchte Golden Lighting 1088-1W. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Hauptschalter zwingend unterbrochen werden. Die Installation sollte von einer qualifizierten Fachkraft durchgeführt werden. Achten Sie darauf, nur die spezifizierten Leuchtmittel zu verwenden und die maximale Wattzahl nicht zu überschreiten.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung und suchen Sie den gelben Beutel mit den Kleinteilen. Entfernen Sie die alte Leuchte und die vorhandene Montagehalterung von der Wand. Prüfen Sie die Montageplatte (B) und wählen Sie die passenden Löcher aus, die mit Ihrer Anschlussdose übereinstimmen. Stellen Sie sicher, dass die Montageschrauben (A) horizontal ausgerichtet sind, bevor Sie die Platte an der Anschlussdose befestigen.

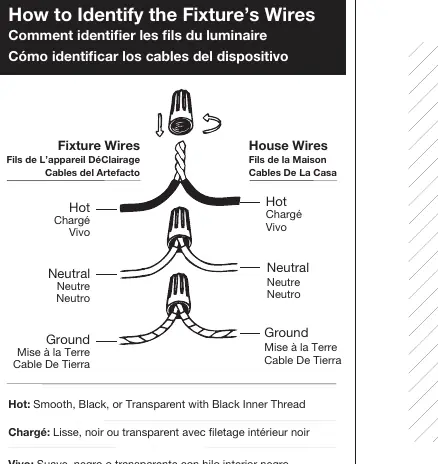

Identifizierung der Kabel

Die korrekte Verkabelung ist entscheidend für die Sicherheit:

• Phase (Hot): Glatter, schwarzer oder transparenter Draht mit schwarzem Innenfaden.
• Nullleiter (Neutral): Gerippter, weißer oder transparenter Draht mit weißem Innenfaden.
• Erdung (Ground): Kupfer, blankes Metall, grün oder transparenter Draht mit grünem Innenfaden.

Montage und Anschluss

1. Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen.
2. Verbinden Sie die entsprechenden Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose (Phase an Phase, Nullleiter an Nullleiter, Erdung an Erdung).
3. Verdrehen Sie die Kabelenden miteinander und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung zeigen.
4. Falls kein Erdungskabel aus der Anschlussdose kommt, wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (E) an der Montagehalterung und ziehen Sie diese fest.
5. Verstauen Sie die Kabel ordentlich in der Anschlussdose.

Abschluss der Installation

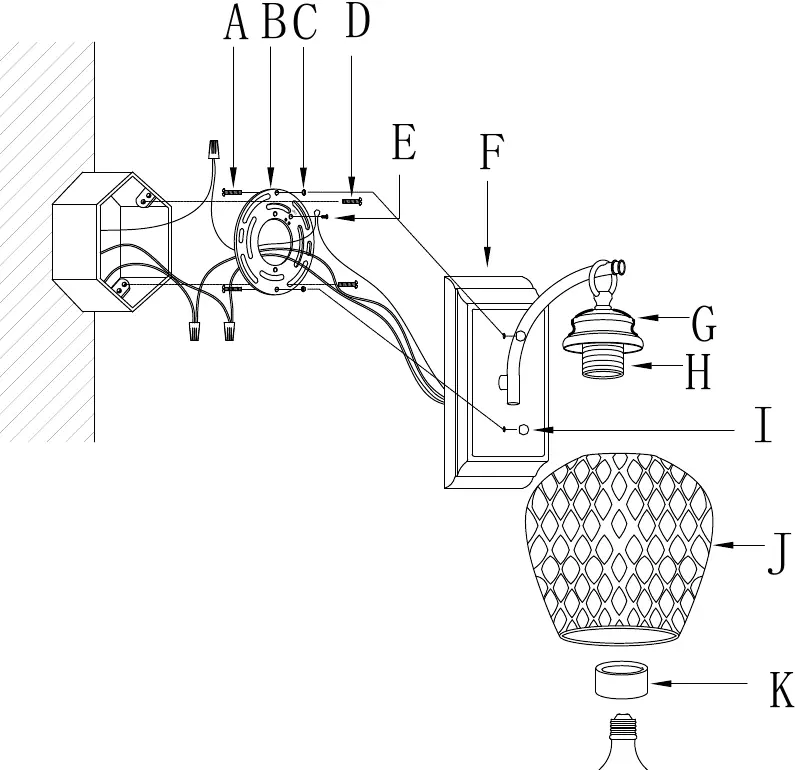

Platzieren Sie die Rückplatte (F) auf der Montagehalterung (B), sodass die Schrauben (A) durch die Löcher der Rückplatte ragen. Sichern Sie die Platte mit den Zierschrauben (I) und ziehen Sie diese fest, bis die Leuchte bündig an der Wand anliegt. Befestigen Sie anschließend den Glasschirm (J) an der Lampenfassung (G) und sichern Sie ihn mit dem Fassungsring (K). Setzen Sie das Leuchtmittel ein und schalten Sie den Strom wieder ein.

Tipps zur Platzierung der Leuchte

Für eine optimale Beleuchtung empfiehlt der Hersteller folgende Abstände:

• Über Kücheninseln: Ein lineares Pendel zentrieren. Bei mehreren Pendelleuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite verwendet werden. Abstand zur Arbeitsplatte mindestens 76 cm (30 Zoll).
• Über Esstischen: Abstand zur Tischoberfläche mindestens 76 cm (30 Zoll). Die Leuchte sollte ca. 30 cm (12 Zoll) schmaler als der Tisch sein.
• In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) vom Boden entfernt hängen.
