Installationsanleitung für Wandleuchte Golden Lighting 1142-1W

Wichtige Informationen

Die Installation sollte ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten oder Schutzschalter vollständig unterbrochen ist. Verwenden Sie nur die für die Leuchte spezifizierten Leuchtmittel und überschreiten Sie nicht die maximale Wattzahl.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung. Schalten Sie den Strom ab und demontieren Sie die alte Leuchte sowie die vorhandene Montagehalterung. Prüfen Sie, ob die Montagehalterung (A) an der Rückplatte (D) befestigt ist; falls ja, lösen Sie die kleinen Schrauben (C), um sie zu trennen. Platzieren Sie die Montagehalterung (A) an der Anschlussdose und richten Sie sie so aus, dass die seitlichen Löcher waagerecht und parallel zum Boden verlaufen. Befestigen Sie die Halterung mit den Schrauben (B) an der Anschlussdose und ziehen Sie diese fest. Führen Sie die Hauskabel durch die Mitte der Montagehalterung (A).

Elektrischer Anschluss

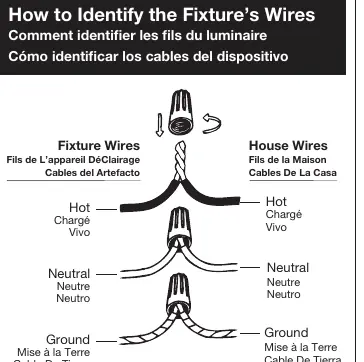

Ein Assistent sollte das Gewicht der Leuchte halten, während Sie die Verkabelung vornehmen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie das glatte, schwarze oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
• Neutralleiter (Neutral): Verbinden Sie das gerippte, weiße oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
• Erdung (Ground): Verbinden Sie das kupferfarbene, blanke, grüne oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.

Verdrehen Sie die Kabelenden miteinander und sichern Sie diese mit einem Drahtverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung verlaufen. Falls kein Erdungskabel aus der Anschlussdose kommt, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.

Montage der Leuchte

Platzieren Sie die Rückplatte (D) über der Montagehalterung (A) und stellen Sie sicher, dass die Löcher in der Rückplatte mit den seitlichen Löchern der Halterung übereinstimmen. Sichern Sie die Rückplatte mit den kleinen Schrauben (C). Führen Sie den Spiegel (G) durch den Nippel (F) und stellen Sie ihn auf den gewünschten Winkel ein. Fixieren Sie den Spiegel mit der Mutter (H) und der Gummischeibe (K). Setzen Sie abschließend ein geeignetes Leuchtmittel in die Fassung (I) ein, schalten Sie den Strom wieder ein und testen Sie die Leuchte.
