Installationsanleitung für Schréder FLAMINIA Straßenbeleuchtung

Schnelle Installationsanleitung für die Schréder FLAMINIA Straßenbeleuchtung. Erfahren Sie, wie Sie das Gerät montieren, die Verkabelung vornehmen und die Stromversorgung anschließen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Schréder FLAMINIA ist eine Straßenbeleuchtung, die für den Betrieb mit 12-24VDC ausgelegt ist. Das Steuergerät muss zwingend den SELV/PELV-Standards entsprechen (Uout max=120V). Bei der Montage ist ein Anzugsdrehmoment von 15 Nm einzuhalten. Alle Drehmomentangaben gelten für Verbindungen ohne zusätzliche Schmiermittel.

Lieferumfang

Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind. Der Lieferumfang umfasst das Leuchtengehäuse, Befestigungselemente (Schrauben, Muttern, Unterlegscheiben) sowie das gewählte Montagezubehör (Betonfundament-Anker oder Montagekeil).

Teileliste für die Installation
Teileliste für die Installation

Installationsschritte

Die elektrische Verbindung muss in der korrekten Reihenfolge erfolgen, um den Betrieb zu gewährleisten:

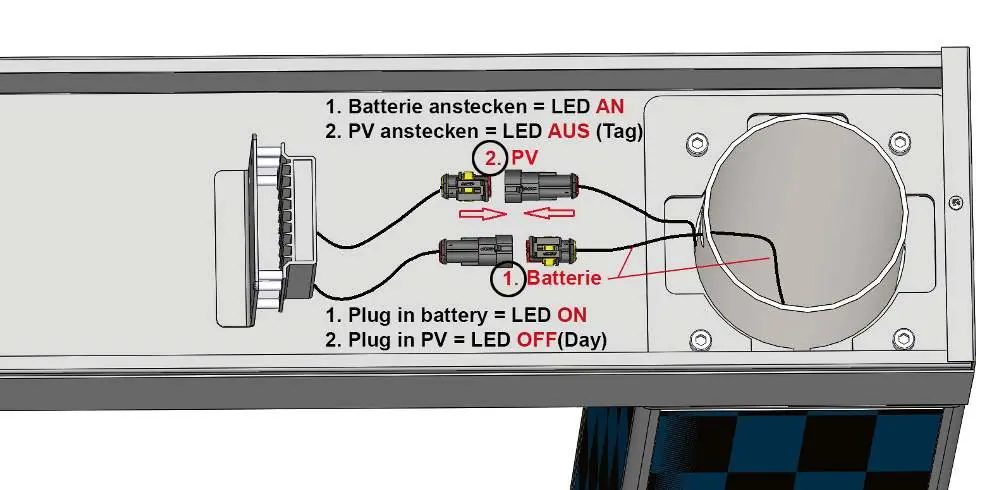

Verkabelung der Batterie und des PV-Moduls
Verkabelung der Batterie und des PV-Moduls
Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2
  1. Batterie anschließen: Verbinden Sie zuerst die Batterie. Die LED sollte leuchten (AN).
  2. PV-Modul anschließen: Verbinden Sie anschließend das PV-Modul. Die LED sollte erlöschen (AUS), was den Tagesbetrieb signalisiert.

Achten Sie bei der Montage der Komponenten auf die Verwendung der korrekten Schrauben und ziehen Sie diese mit dem vorgeschriebenen Drehmoment von 15 Nm fest.

Montageoptionen

Es stehen zwei Hauptmontageoptionen zur Verfügung:

Montageoption 2: Montagekeil
Montageoption 2: Montagekeil
  • Betonfundament: Verwendung der Ankerbasis (AS - Anchor Base Small oder AL - Anchor Base Large).
  • Montagekeil: Direkte Montage mittels Montagekeil für entsprechende Untergründe.

Technische Daten und Sicherheit

Das Gerät erfüllt die Schutzart IP65 (staubdicht und Schutz gegen Strahlwasser) und IK06 (Schutz gegen mechanische Einwirkungen). Die Installation darf nur durch qualifiziertes Personal unter Beachtung der lokalen Sicherheitsvorschriften durchgeführt werden.

Praktische Hilfe

Typische Probleme

LED leuchtet nach dem Anschließen der Batterie nicht

Überprüfen Sie die Steckverbindungen der Batterie auf festen Sitz und korrekte Polung.

LED erlischt nicht nach Anschluss des PV-Moduls

Stellen Sie sicher, dass das PV-Modul ausreichend Licht erhält und die Verbindung korrekt hergestellt wurde.

Schraubenverbindung wirkt locker

Überprüfen Sie, ob das vorgeschriebene Drehmoment von 15 Nm angewendet wurde.

Vor der Verwendung

  • Prüfen Sie die Spannungsversorgung (12-24VDC).
  • Stellen Sie sicher, dass das Steuergerät SELV/PELV-konform ist.
  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Wählen Sie die passende Montageoption (Betonfundament oder Montagekeil).
  • Stellen Sie sicher, dass kein Schmiermittel auf den Schraubverbindungen verwendet wird.

Abbildungen und Diagramme

  • Schritt 1: Batterie-Steckverbindung herstellen (LED AN).
  • Schritt 2: PV-Steckverbindung herstellen (LED AUS bei Tageslicht).

Modellkompatibilität

  • Nur für SELV/PELV-Steuergeräte geeignet.
  • Nicht für den Betrieb mit Spannungen über 120V (Uout) geeignet.
