Bedienungsanleitung für Golden Lighting 1088-SF Deckenleuchte
Erfahren Sie, wie Sie die Golden Lighting 1088-SF Deckenleuchte sicher installieren und anschließen. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Golden Lighting 1088-SF Deckenleuchte. Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten vor Beginn der Arbeiten vollständig unterbrochen ist. Verwenden Sie nur die spezifizierten Leuchtmittel und überschreiten Sie nicht die maximale Wattzahl.
Vorbereitung der Installation
- Schalten Sie den Strom am Sicherungskasten oder Schutzschalter aus.
- Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Wand oder Decke.
- Entnehmen Sie die neue Montagehalterung (B) aus dem Lieferumfang.
- Prüfen Sie, welche Schraubenlöcher der Montagehalterung mit Ihrer Anschlussdose übereinstimmen.
- Befestigen Sie die Montagehalterung (B) mit den Montageschrauben (D) an der Anschlussdose.
Elektrischer Anschluss
Lassen Sie das Gewicht der Leuchte während des Anschlusses von einer zweiten Person halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:
- Phase (Hot): Verbinden Sie das glatte, schwarze oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
- Neutralleiter (Neutral): Verbinden Sie das gerippte, weiße oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
- Erdung (Ground): Verbinden Sie das kupferfarbene, blanke, grüne oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.
Verdrehen Sie die Kabelenden miteinander und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose geschoben werden.
Abschluss der Installation
- Heben Sie die Abdeckung (F) über die Montagehalterung (B), bis die Montageschrauben (A) durch die Löcher der Abdeckung ragen.
- Schrauben Sie die Zierkappen (G) auf die Montageschrauben (A), bis die Abdeckung fest an der Decke anliegt.
- Setzen Sie den Glasschirm (I) über die Fassung (H) und sichern Sie ihn mit dem Fassungsring (J).
- Installieren Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten).
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Kein Erdungskabel in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.
Abdeckung sitzt nicht fest an der Decke
Überprüfen Sie, ob die Montageschrauben (A) korrekt in der Montagehalterung (B) sitzen und ziehen Sie die Zierkappen (G) fest an.
Vor der Verwendung
- Stromzufuhr am Sicherungskasten ausschalten
- Alte Montagehalterung entfernen
- Zweite Person zur Unterstützung bei der Montage bereithalten
- Passendes Leuchtmittel bereitlegen
- Kabelverbindungen auf festen Sitz prüfen
Technische Daten in der Praxis
- Maximale Wattzahl
- Darf nicht überschritten werden, um Überhitzung zu vermeiden.
Abbildungen und Diagramme

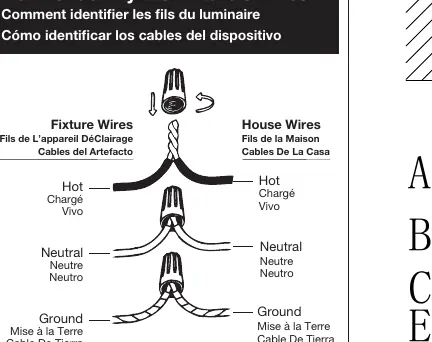

- Das Diagramm auf Seite 2 zeigt die korrekte Identifizierung der Kabel (Phase, Neutral, Erde) basierend auf deren Farbe und Beschaffenheit.

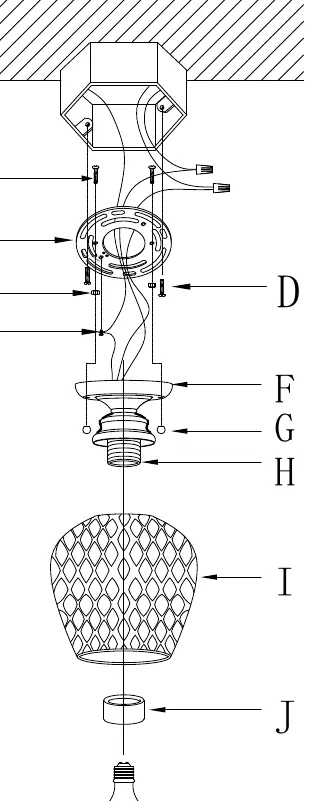

- Die Explosionszeichnung auf Seite 2 illustriert die Reihenfolge der Montage von der Halterung bis zum Glasschirm.
Modellkompatibilität
- Geeignet für die Montage an Standard-Anschlussdosen.
- Nicht für den Außenbereich geeignet, sofern nicht anders angegeben.
