Montageanleitung für Golden Lighting 1094-S Pendelleuchte
Erfahren Sie, wie Sie die Golden Lighting 1094-S Pendelleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung und Tipps zur optimalen Aufhängung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Installation dieser Leuchte sollte ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Schutzschalter zwingend unterbrochen werden. Verwenden Sie nur die spezifizierten Leuchtmittel und überschreiten Sie keinesfalls die maximale Wattzahl.
Vorbereitung der Installation
Entfernen Sie die Leuchte und das Zubehör vorsichtig aus der Verpackung. Stellen Sie sicher, dass alle Teile vorhanden sind.
- Montieren Sie die Halterung (A) an der Anschlussdose unter Verwendung der Schrauben (B).
- Stellen Sie die Höhe des Nippels (F) und der Baldachin-Schlaufe (H) ein, bevor Sie die Leuchte endgültig befestigen.
Montage der Leuchte
- Befestigen Sie das Glas (L) an der Leuchte, indem Sie es über die Kappe (O) schieben, bis es fest sitzt.
- Bestimmen Sie die benötigte Kettenlänge für die gewünschte Aufhängungshöhe. Kürzen Sie die Kette (K) bei Bedarf mit einer Zange.
- Verbinden Sie die Kettenglieder mit den Verbindungsstücken (M & J).
- Führen Sie die Kabel der Leuchte durch die Kette (K), die Baldachin-Schlaufe (H) und den Baldachin (G).
Elektrischer Anschluss
Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose gemäß dem Schaltplan:
- Stromführend (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
- Neutralleiter (Neutral): Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
- Erdung (Ground): Verbinden Sie das grüne, kupferfarbene oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.
Verdrehen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose passen.
Abschluss der Installation
Schieben Sie den Baldachin (G) an die Decke und sichern Sie ihn mit dem Kragen (I). Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung (P) ein. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Leuchte hängt nicht gerade
Überprüfen Sie die Ausrichtung der Montagehalterung (A) und stellen Sie sicher, dass die Kette gleichmäßig belastet ist.
Kabel sind zu kurz
Stellen Sie sicher, dass Sie beim Durchziehen der Kabel durch die Kette genügend Spielraum gelassen haben und die Kabel nicht zu stark gespannt sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Geeignete Leuchtmittel bereitstellen
- Montagehalterung (A) auf festen Sitz prüfen
- Kettenlänge vorab bestimmen
- Zweite Person zur Unterstützung bei der Verkabelung hinzuziehen
Technische Daten in der Praxis
- Neutral Wire
- Neutralleiter: Weiß, gerippt oder transparent mit weißem Innenfaden.
Abbildungen und Diagramme

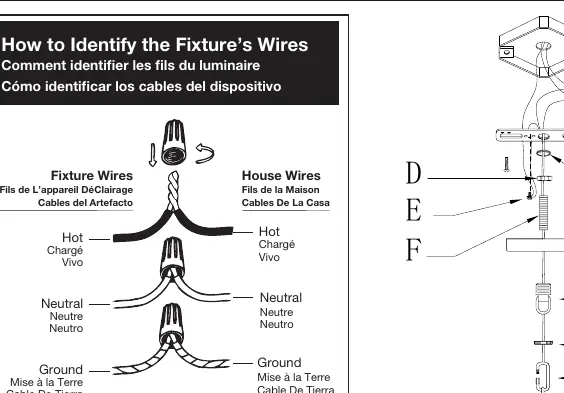

- Seite 2 zeigt die Identifizierung der Kabeltypen für einen sicheren Anschluss.
- Seite 2 enthält eine Explosionszeichnung der Bauteile A bis P zur Identifikation der Montageteile.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Maximale Wattzahl der Leuchtmittel darf nicht überschritten werden.
