Montageanleitung für Golden Lighting 1140-SF Deckenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Golden Lighting 1140-SF Deckenleuchte. Bitte stellen Sie sicher, dass alle Installationsarbeiten von einem qualifizierten Fachmann durchgeführt werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung. Stellen Sie sicher, dass alle Teile vorhanden sind. Entfernen Sie die alte Leuchte sowie die alte Montagehalterung von der Wand oder Decke.

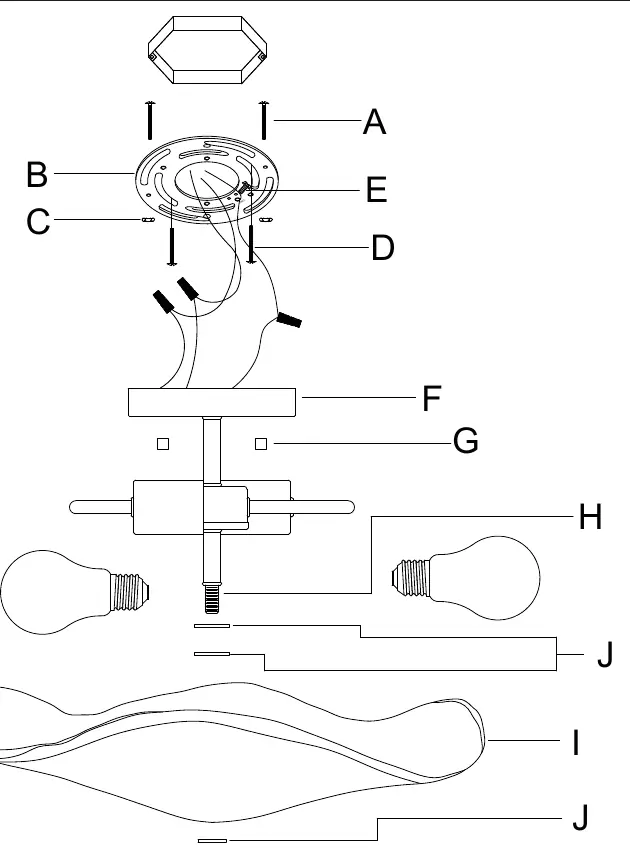

• Befestigen Sie die Montagehalterung (B) mit den Schrauben (D) an der Anschlussdose.
• Stellen Sie sicher, dass die Montageschrauben (A) korrekt in der Halterung sitzen und durch den Baldachin (F) ragen.
• Ziehen Sie die Hauskabel durch die Mitte der Montagehalterung (B).

Verkabelung der Leuchte

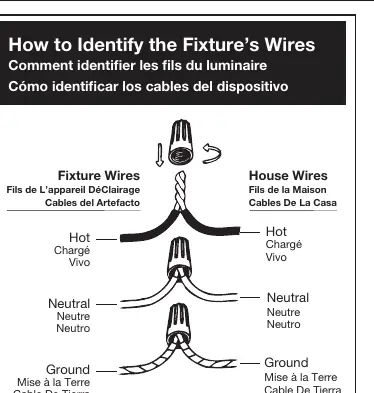

Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie den glatten Draht, schwarzen Draht oder transparenten Draht mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
• Neutralleiter (Neutral): Verbinden Sie den gerippten Draht, weißen Draht oder transparenten Draht mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
• Erdung (Ground): Verbinden Sie den Kupferdraht, blanken Draht, grünen Draht oder transparenten Draht mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.

Verwenden Sie geeignete Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden können. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.

Abschluss der Montage

Schieben Sie den Baldachin (F) bis zur Decke, sodass die Montageschrauben (A) durch die Öffnungen ragen. Sichern Sie den Baldachin mit den dekorativen Muttern (G).

Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen ein. Montieren Sie anschließend die Unterlegscheibe (J), den Glasschirm (I) und die zweite Unterlegscheibe (J) auf den Nippel (H) und sichern Sie das Ganze mit dem Endstück (K).

Sicherheitshinweise

• Überschreiten Sie niemals die maximal zulässige Wattzahl der Leuchtmittel.
• Verwenden Sie nur die spezifizierten Leuchtmittel.
• Die Leuchte ist nur für den Innenbereich geeignet.
