Montageanleitung für die Deckenleuchte Golden Lighting 1094-SF Ariella
Erfahren Sie, wie Sie die Golden Lighting 1094-SF Ariella Deckenleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Montage der Halterung und Installation der Glaselemente.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Deckenleuchte Golden Lighting 1094-SF. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist.
Vorbereitung der Installation
Entfernen Sie vorsichtig die Leuchte und das Zubehör aus der Verpackung. Demontieren Sie die alte Leuchte und die vorhandene Montagehalterung. Prüfen Sie, ob die mitgelieferte Montageplatte (B) mit den Bohrungen Ihrer Anschlussdose übereinstimmt. Befestigen Sie die Montageplatte sicher an der Anschlussdose.
Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose gemäß dem beiliegenden Schaltplan:
- Phase (Hot): Verbinden Sie den schwarzen oder glatten Draht der Leuchte mit dem stromführenden Draht der Hausinstallation.
- Neutralleiter (Neutral): Verbinden Sie den weißen oder gerippten Draht der Leuchte mit dem Neutralleiter der Hausinstallation.
- Erdung (Ground): Verbinden Sie den grünen, blanken oder kupferfarbenen Draht der Leuchte mit dem Erdungskabel der Hausinstallation.
Verwenden Sie geeignete Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden können.
Abschluss der Installation
Befestigen Sie das Gehäuse (Canopy F) an der Decke über der Montageplatte und sichern Sie es mit den dekorativen Muttern (G). Setzen Sie das Glas (I) und die Kappe (J) auf die Fassung (H) und fixieren Sie diese mit dem Fassungsring (K). Setzen Sie abschließend ein geeignetes Leuchtmittel ein. Achten Sie darauf, die maximal zulässige Wattzahl nicht zu überschreiten.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht am Baldachin befestigen
Überprüfen Sie, ob die Montageplatte (B) korrekt ausgerichtet ist und die Schrauben (A) weit genug herausragen.
Unsicherheit bei der Kabelzuordnung
Beachten Sie die Kennzeichnung: Glatte/schwarze Drähte sind Phase, gerippte/weiße Drähte sind Neutralleiter.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Alte Leuchte und Montagehalterung entfernen.
- Passende Schrauben für die Anschlussdose bereitlegen.
- Leuchtmittel gemäß Spezifikation bereithalten.
- Sicherstellen, dass alle Montageteile (A-K) vorhanden sind.
Technische Daten in der Praxis
- Neutral (Nullleiter)
- Weißer oder gerippter Draht.
- Ground (Erdung)
- Grüner, blanker oder kupferfarbener Draht.
Abbildungen und Diagramme

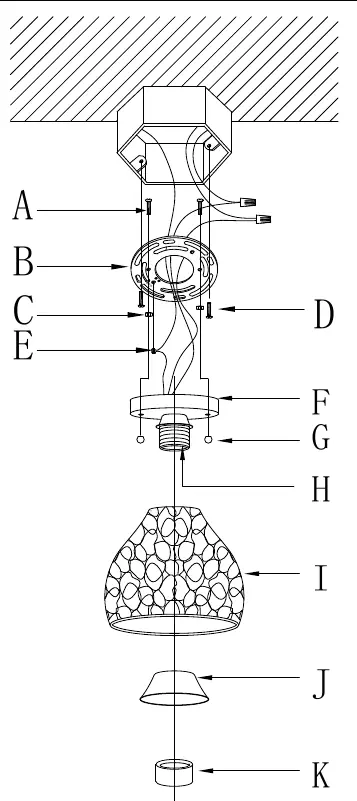

- A-K: Identifikation der Montageteile für die Leuchte.

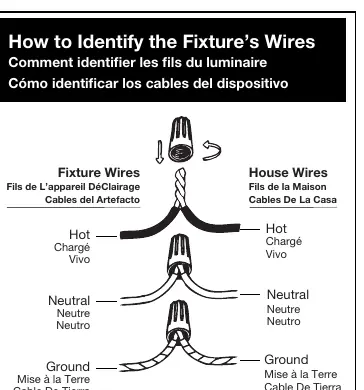

- Verkabelungsschema: Zeigt die korrekte Verbindung von Haus- und Leuchtendrähten.
Modellkompatibilität
- Maximale Wattzahl des Leuchtmittels beachten.
- Nur für den Innenbereich geeignet.
