Montageanleitung für Golden Lighting 1088-M Adeline 1-flammige Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Golden Lighting 1088-M Pendelleuchte. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten vor Beginn der Arbeiten vollständig unterbrochen ist. Verwenden Sie nur die spezifizierten Leuchtmittel und überschreiten Sie nicht die maximale Wattzahl.

Vorbereitung der Installation

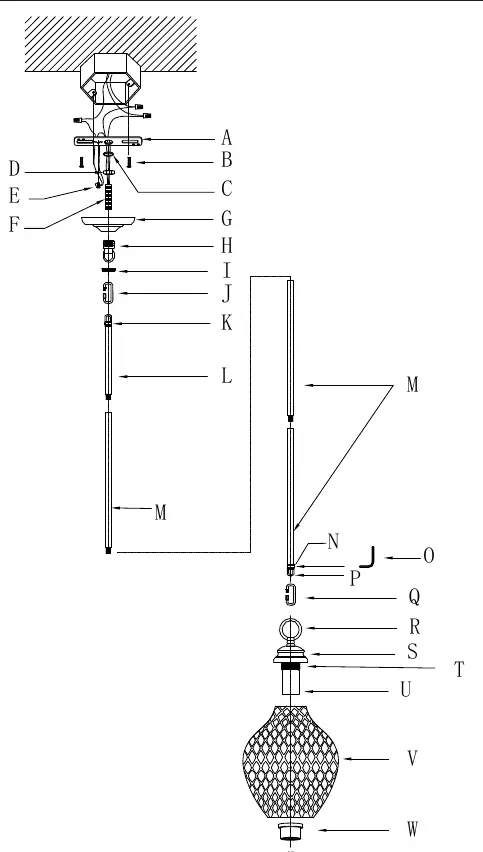

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung und suchen Sie den gelben Beutel mit den Kleinteilen. Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Wand oder Decke. Befestigen Sie die neue Montagehalterung (A) mit den Schrauben (B) an der Anschlussdose. Stellen Sie sicher, dass der Nippel (F) und die Baldachin-Schlaufe (H) korrekt montiert sind, um die gewünschte Höhe zu erreichen.

Montage der Leuchte

Bestimmen Sie die benötigte Anzahl der Stangen (L & M) für die gewünschte Aufhängungshöhe. Führen Sie die Kabel vorsichtig durch die Stangen und verbinden Sie diese miteinander. Befestigen Sie die Stangen an der kleinen Schlaufe (K) und der anderen Seite an der Schlaufe (P). Sichern Sie die kleine Schraube (N) an der Schlaufe (P). Führen Sie das restliche Kabel durch das Kettenglied (J), den Baldachin-Kragen (I), die Baldachin-Schlaufe (H) und den Baldachin (G).

Verkabelung

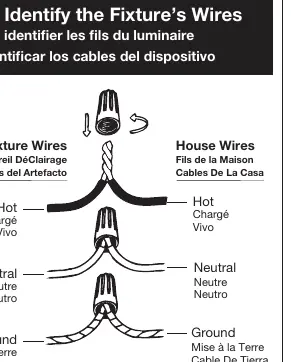

Lassen Sie sich beim Verkabeln von einer zweiten Person unterstützen, um das Gewicht der Leuchte zu halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie das glatte, schwarze oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel.
• Neutralleiter (Neutral): Verbinden Sie das gerippte, weiße oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter.
• Erdung (Ground): Verbinden Sie das Kupfer-, blanke Metall-, grüne oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel.

Falls kein Erdungskabel aus der Anschlussdose kommt, wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (E) an der Montagehalterung und ziehen Sie diese fest.

Abschluss der Installation

Befestigen Sie das Glas (V) am Glashalter (S) und sichern Sie es mit dem dekorativen Ring (W). Schieben Sie den Baldachin (G) zur Decke und schrauben Sie den Baldachin-Kragen (I) fest auf die Schlaufe (H). Setzen Sie die Leuchtmittel in die Fassung (U) ein und schalten Sie den Strom wieder ein.

Empfohlene Montagehöhen

Die Anleitung gibt Richtwerte für die Aufhängung:

• Über Kücheninseln: Zentrieren Sie die Leuchte. Verwenden Sie eine Leuchte pro 24 Zoll (ca. 60 cm) Inselbreite. Abstand zur Arbeitsplatte mindestens 30 Zoll (ca. 76 cm).
• Über Esstischen: Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über dem Tisch hängen. Wählen Sie eine Leuchte, die 12 Zoll (ca. 30 cm) schmaler ist als die Tischbreite.
• In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein.
