Bedienungsanleitung für CPU-Kühler Gamemax Ice Force

Erfahren Sie, wie Sie den Gamemax Ice Force CPU-Kühler auf Intel- und AMD-Sockeln installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Montage und den Anschluss der Lüfter- und ARGB-Kabel.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Gamemax Ice Force CPU-Kühlers. Das Gerät ist für die Verwendung mit Intel-Sockeln (115X, 1700, 1366) sowie AMD-Sockeln (AM5, AM4) konzipiert. Bitte stellen Sie vor der Montage sicher, dass alle benötigten Teile vorhanden sind.

Lieferumfang

A: CPU-Kühler
B: Montagehalterung
C: Backplate
D: Befestigungsschrauben
E: Abstandshalter
F: Wärmeleitpaste

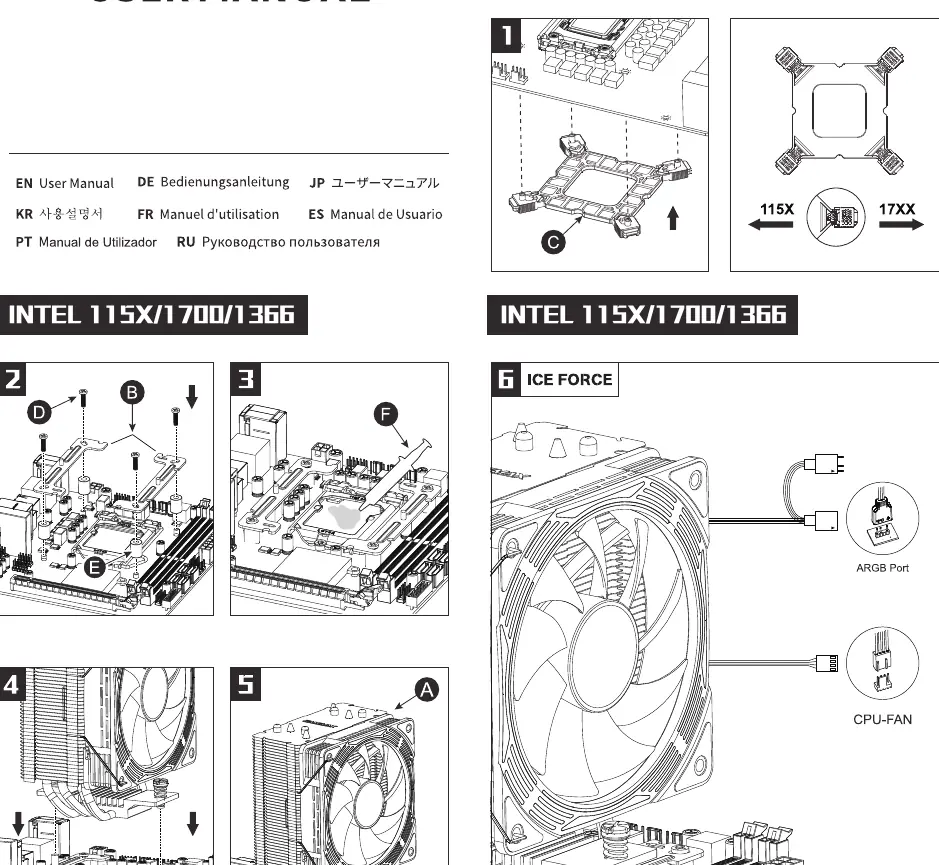

Installation auf Intel-Sockeln (115X/1700/1366)

Platzieren Sie die Backplate (C) auf der Rückseite des Mainboards.
Setzen Sie die Abstandshalter (E) auf die entsprechenden Positionen.
Befestigen Sie die Halterung (B) mit den Schrauben (D) auf dem Mainboard.
Tragen Sie die Wärmeleitpaste (F) gleichmäßig auf die CPU auf.
Setzen Sie den Kühler (A) auf die Halterung und fixieren Sie ihn.

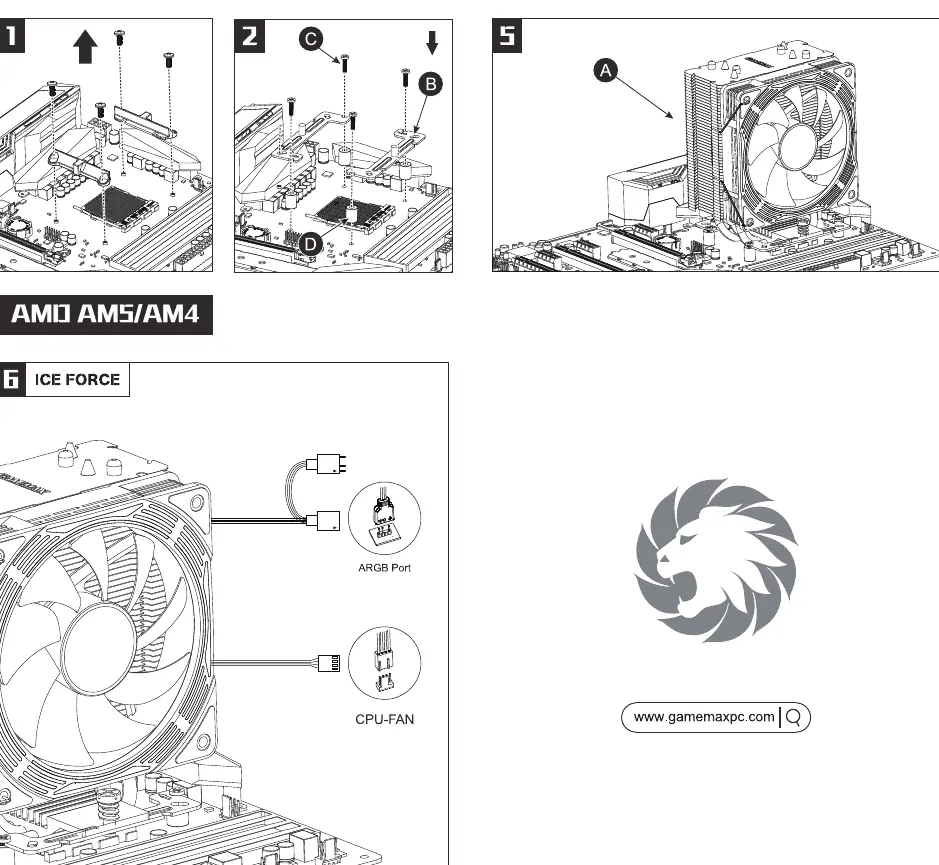

Installation auf AMD-Sockeln (AM5/AM4)

Entfernen Sie die werkseitige Halterung des Mainboards, falls vorhanden.
Setzen Sie die Abstandshalter (E) ein.
Befestigen Sie die Halterung (B) mit den Schrauben (C) und (D).
Tragen Sie die Wärmeleitpaste (E) auf die CPU auf.
Montieren Sie den Kühler (A) auf der Halterung.

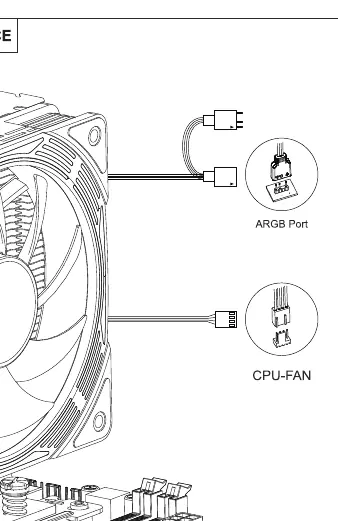

Anschluss

Verbinden Sie den Lüfter wie folgt:

ARGB Port: Verbinden Sie diesen Stecker mit dem ARGB-Header Ihres Mainboards für die Beleuchtungssteuerung.
CPU-FAN: Verbinden Sie diesen Stecker mit dem CPU-FAN-Anschluss auf dem Mainboard, um die Lüfterdrehzahl zu steuern.

Praktische Hilfe

Typische Probleme

Kühler sitzt locker

Überprüfen Sie, ob die Schrauben (D) fest angezogen sind und die Abstandshalter (E) korrekt positioniert wurden.

Lüfter dreht sich nicht

Stellen Sie sicher, dass das Kabel fest im CPU-FAN-Anschluss auf dem Mainboard steckt.

ARGB-Beleuchtung funktioniert nicht

Prüfen Sie den Anschluss am ARGB-Header des Mainboards.

Vor der Verwendung

Prüfen Sie, ob alle Teile (A-F) im Lieferumfang enthalten sind.
Stellen Sie sicher, dass Ihr Mainboard-Sockel (Intel 115X/1700/1366 oder AMD AM5/AM4) unterstützt wird.
Reinigen Sie die CPU-Oberfläche vor dem Auftragen der Wärmeleitpaste.

Modellkompatibilität

Intel: Unterstützt 115X, 1700, 1366.
AMD: Unterstützt AM5, AM4.
