Bedienungsanleitung für Silverstone VISTA 120 ARGB Lüfter

Erfahren Sie, wie Sie den Silverstone VISTA 120 ARGB Lüfter installieren und anschließen. Diese Anleitung enthält Details zu den Anschlüssen, der ARGB-Steuerung und der Montage im Gehäuse.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Anschluss des Silverstone VISTA 120 ARGB Lüfters sowie des mitgelieferten Controllers. Der Controller ermöglicht die Steuerung der ARGB-Beleuchtung entweder über das Mainboard oder über den Reset-Taster des Gehäuses.

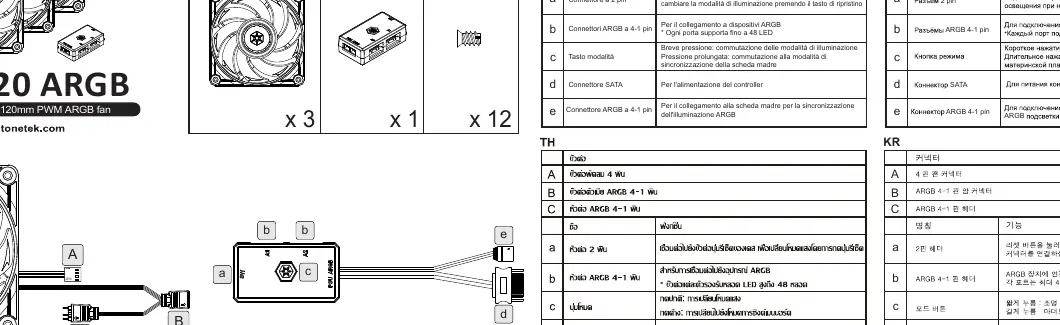

Beschreibung der Anschlüsse

Der Controller verfügt über verschiedene Anschlüsse zur Steuerung von Lüftern und Beleuchtung:

A (4-Pin Lüfteranschluss): Anschluss für den Lüfter.
B (ARGB 4-1 Pin Header): Anschluss für ARGB-Geräte.
C (ARGB 4-1 Pin Buchse): Anschluss für ARGB-Geräte.
a (2-Pin Header): Anschluss für den Reset-Taster des Gehäuses, um den Lichtmodus zu ändern.
b (ARGB 4-1 Pin Header): Anschluss für ARGB-Geräte (jeder Port unterstützt bis zu 48 LEDs).
c (Modustaste): Kurz drücken zum Umschalten der Lichtmodi; lange drücken zum Wechseln in den Motherboard-Sync-Modus.
d (SATA-Anschluss): Stromversorgung für den Controller.
e (ARGB 4-1 Pin Anschluss): Verbindung zum Mainboard zur Synchronisierung der Beleuchtung.

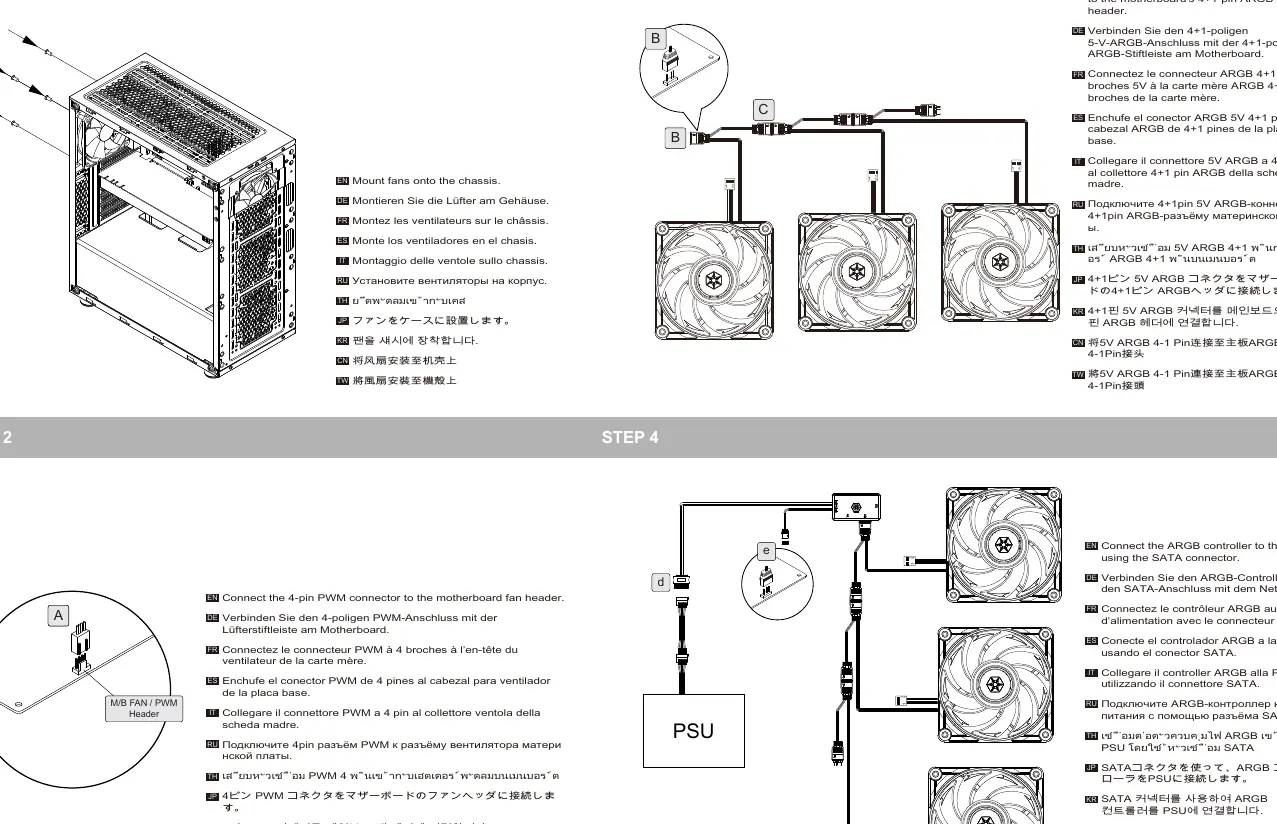

Installation und Anschluss

Lüftermontage: Montieren Sie die Lüfter am Gehäuse.
PWM-Anschluss: Verbinden Sie den 4-Pin PWM-Stecker des Lüfters mit dem entsprechenden Lüfteranschluss auf dem Mainboard.
ARGB-Anschluss: Verbinden Sie den 4+1-Pin 5V ARGB-Stecker mit dem ARGB-Header auf dem Mainboard.
Stromversorgung: Verbinden Sie den ARGB-Controller über den SATA-Anschluss mit dem Netzteil (PSU).

Praktische Hilfe

Typische Probleme

Beleuchtungsmodus lässt sich nicht ändern

Prüfen Sie, ob der Reset-Taster des Gehäuses korrekt mit dem 2-Pin-Header (a) am Controller verbunden ist.

Lüfter dreht sich nicht

Stellen Sie sicher, dass der 4-Pin PWM-Anschluss fest mit dem Mainboard verbunden ist und das System eingeschaltet ist.

Vor der Verwendung

Stellen Sie sicher, dass das Gehäuse über einen freien Reset-Taster verfügt, falls Sie diesen zur Lichtsteuerung nutzen möchten.
Prüfen Sie, ob Ihr Mainboard über einen 4-Pin PWM-Anschluss verfügt.
Stellen Sie sicher, dass ein freier SATA-Stromanschluss vom Netzteil verfügbar ist.
Prüfen Sie, ob Ihr Mainboard einen 5V ARGB-Header besitzt.
