Diese Anleitung beschreibt die technischen Spezifikationen, den Anschluss und die Wartung des Sharkoon SILENT Storm PWM RGB Lüfters. Der Lüfter ist für den Einsatz in PC-Gehäusen konzipiert und verfügt über eine adressierbare RGB-Beleuchtung.
Technische Daten
- Lüfterdrehzahl: 400~1.400 U/min ± 10 %
- Beleuchtung: 9x adressierbare RGB-LEDs
- Lüfteranschluss: 4-Pin PWM
- LED-Anschluss: 3-Pin (5V-D-G) & 4-Pin (5V-D-coded-G)
- Nennspannung: 12 V (Lüfter), 5 V (LEDs)
- Startspannung: 7 V
- Abmessungen: 120 x 120 x 25 mm

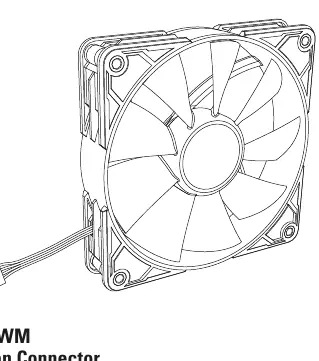

Anschluss des Lüfters
Der Lüfter wird über den 4-Pin PWM-Anschluss mit dem Mainboard verbunden. Er ist kompatibel mit 4-Pin PWM- oder 3-Pin Lüfteranschlüssen auf dem Mainboard.

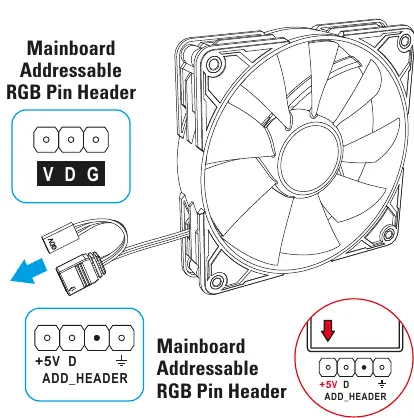

Anschluss der RGB-Beleuchtung
Für die Steuerung der RGB-Beleuchtung stehen zwei Anschlusstypen zur Verfügung:
- 3-Pin (5V-D-G): Standard-Anschluss für adressierbare RGB-Header.
- 4-Pin (5V-D-coded-G): Alternativer Anschluss für adressierbare RGB-Header.
Verbinden Sie den entsprechenden Stecker mit dem adressierbaren RGB-Header (5V) Ihres Mainboards.

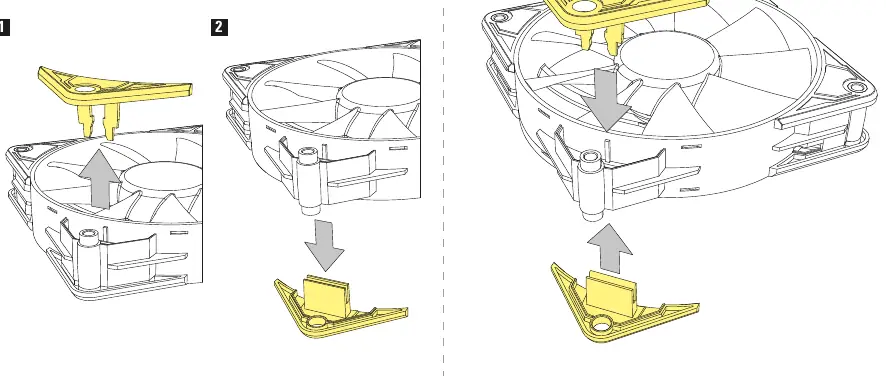

Austausch der Vibrationsdämpfer
Die Vibrationsdämpfer an den Ecken des Lüfters sind austauschbar. Sie können diese einfach aus der Halterung herausziehen und durch neue oder andere Dämpfer ersetzen, indem Sie diese in die dafür vorgesehenen Schlitze an den Ecken des Lüfterrahmens einsetzen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der 4-Pin PWM-Stecker fest mit dem Mainboard-Anschluss verbunden ist und ob das Mainboard im BIOS/UEFI korrekt konfiguriert ist.
Stellen Sie sicher, dass der LED-Stecker an einen adressierbaren 5V-RGB-Header angeschlossen ist. Ein Anschluss an einen 12V-RGB-Header kann die LEDs beschädigen.
Vor der Verwendung
- Stellen Sie sicher, dass Ihr Mainboard einen 4-Pin PWM-Anschluss für den Lüfter bietet.
- Prüfen Sie, ob Ihr Mainboard einen adressierbaren 5V-RGB-Header (3-Pin oder 4-Pin) besitzt.
- Stellen Sie sicher, dass die Spannungsversorgung für Lüfter (12V) und LEDs (5V) korrekt ist.
- Prüfen Sie vor der Montage, ob die Vibrationsdämpfer korrekt in den Ecken sitzen.
