Bedienungsanleitung für AZZA HURRICANE III Digital RGB Lüfter 120mm

Wichtige Informationen aus der Anleitung

Der AZZA HURRICANE III Digital RGB Lüfter ist für den Betrieb mit 5V-adressierbaren RGB-Headern konzipiert. Verbinden Sie den Lüfter niemals mit einem 12V-Header, da dies die LEDs dauerhaft beschädigen kann. Stellen Sie sicher, dass Ihr Mainboard über einen kompatiblen 5V-Header verfügt (z. B. von MSI, ASUS, Gigabyte oder ASRock). Bei der Verwendung einer Daisy-Chain-Konfiguration dürfen maximal 5 Lüfter an einen einzelnen Header angeschlossen werden, um die Belastungsgrenzen nicht zu überschreiten.

Installation am Mainboard

Der Lüfter verfügt über Anschlüsse für die RGB-Steuerung. Achten Sie auf die korrekte Pin-Belegung:

• Digital RGB Header: 5V, Data, No Pin, Ground.
• Stellen Sie sicher, dass der Stecker korrekt ausgerichtet ist, um Kurzschlüsse oder Schäden an den LEDs zu vermeiden.

Parallelschaltung (Daisy-Chaining)

Sie können mehrere HURRICANE III Lüfter miteinander verbinden, um sie über einen einzigen Mainboard-Header zu steuern:

• Verbinden Sie den männlichen Stecker eines Lüfters mit dem weiblichen Stecker des nächsten Lüfters.
• Wichtig: Überschreiten Sie nicht die maximale Anzahl von 5 Lüftern in einer Kette.
• Überprüfen Sie vor dem Anschluss die Spezifikationen Ihres Mainboards bezüglich der maximalen Strombelastung und LED-Anzahl.

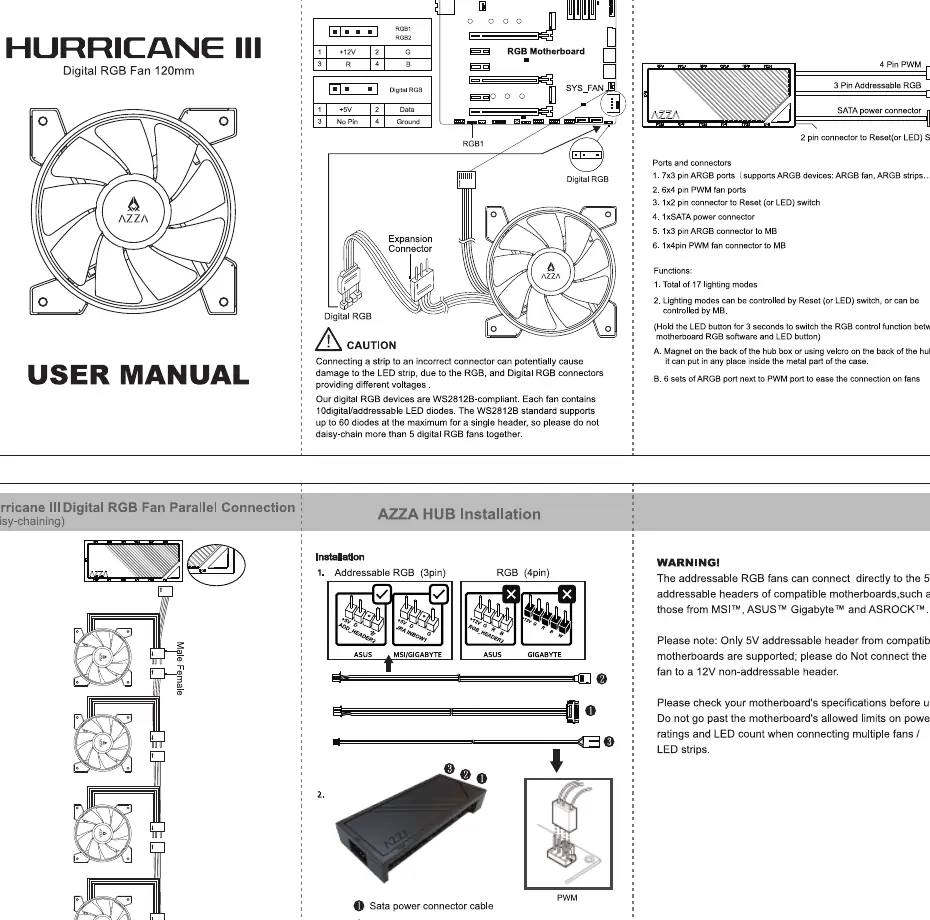

AZZA HUB Funktionen und Installation

Der AZZA HUB erweitert die Steuerungsmöglichkeiten für Ihre Lüfter:

• Anschlüsse: Bietet 3x ARGB-Ports, 6x PWM-Lüfteranschlüsse, einen SATA-Stromanschluss sowie einen Anschluss für Reset- oder LED-Schalter.
• Beleuchtungsmodi: Unterstützt 17 verschiedene Lichteffekte. Diese können über den Reset- oder LED-Schalter am Gehäuse oder über die Mainboard-Software gesteuert werden.
• Installation: Verbinden Sie den SATA-Stromanschluss mit dem Netzteil, den 3-Pin-ARGB-Sync-Adapter mit dem Mainboard und das PWM-Kabel für die Lüftersteuerung. Der Hub kann mittels Magneten oder Klettverschluss im Gehäuse befestigt werden.
