Bedienungsanleitung für Deepcool GAMMAXX GT A-RGB CPU-Kühler
Erfahren Sie, wie Sie den Deepcool GAMMAXX GT A-RGB CPU-Kühler korrekt installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für Intel- und AMD-Sockel sowie Details zum Anschluss der A-RGB-Beleuchtung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des Deepcool GAMMAXX GT A-RGB CPU-Kühlers. Sie deckt die Installation auf gängigen Intel- und AMD-Sockeln ab sowie den Anschluss der A-RGB-Beleuchtung. Stellen Sie vor der Montage sicher, dass alle Teile gemäß der beiliegenden Liste vorhanden sind und die Schutzfolie von der Unterseite des Kühlers entfernt wurde.
Lieferumfang
Der Lieferumfang umfasst den Kühlkörper mit Lüfter, eine Backplate, verschiedene Montagehalterungen für Intel- und AMD-Sockel, Schrauben, Abstandshalter, Wärmeleitpaste sowie einen A-RGB-Controller.

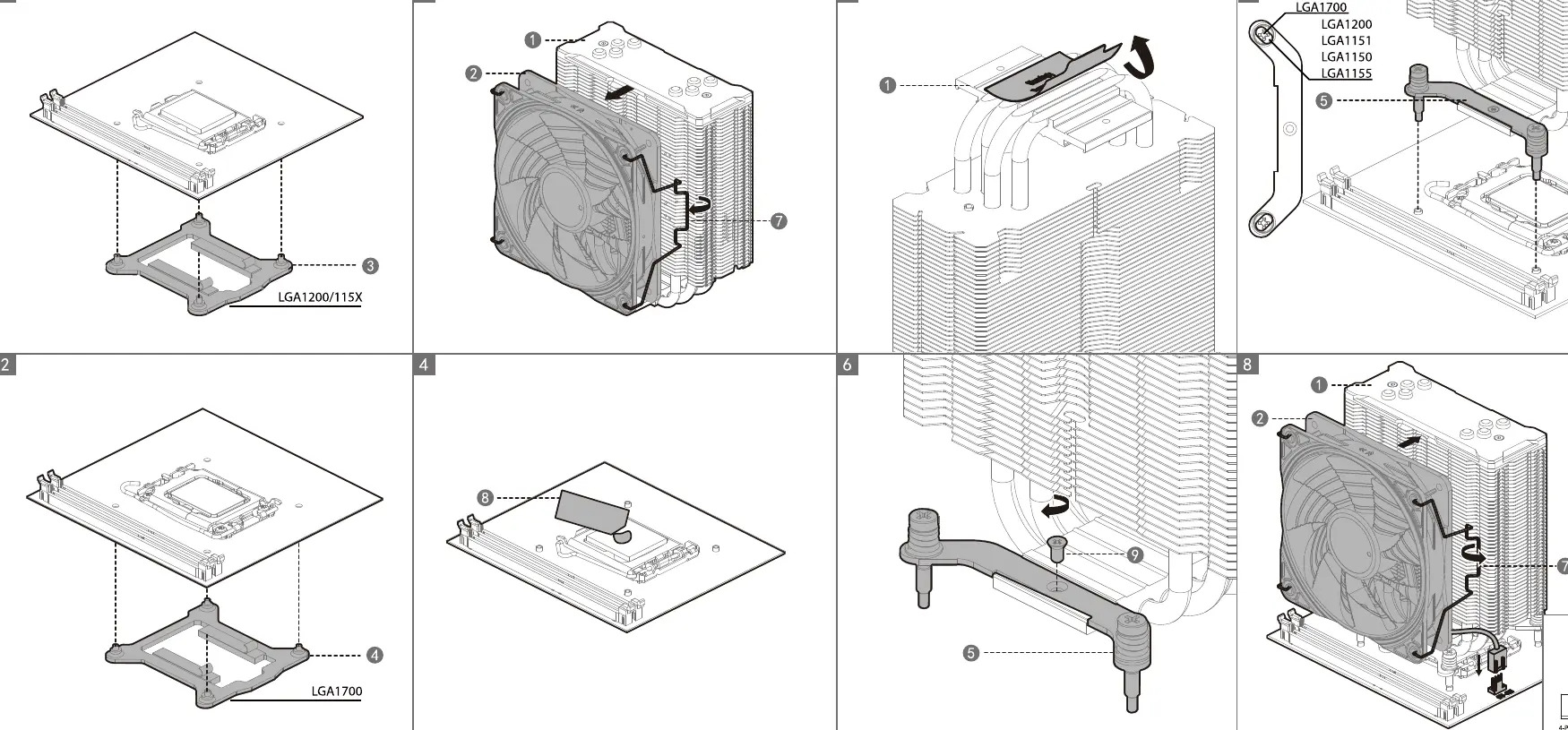

Installation auf Intel-Systemen
Die Installation auf Intel-Sockeln (LGA 1700/1200/1151/1150/1155) erfolgt in folgenden Schritten:
- Bereiten Sie die Backplate vor und richten Sie diese entsprechend dem Sockeltyp aus.
- Platzieren Sie die Backplate auf der Rückseite des Mainboards.
- Befestigen Sie die Montagehalterungen auf der Vorderseite des Mainboards mit den entsprechenden Schrauben.
- Tragen Sie die Wärmeleitpaste auf die CPU auf.
- Setzen Sie den Kühler auf die CPU und schrauben Sie ihn fest an den Montagehalterungen an.

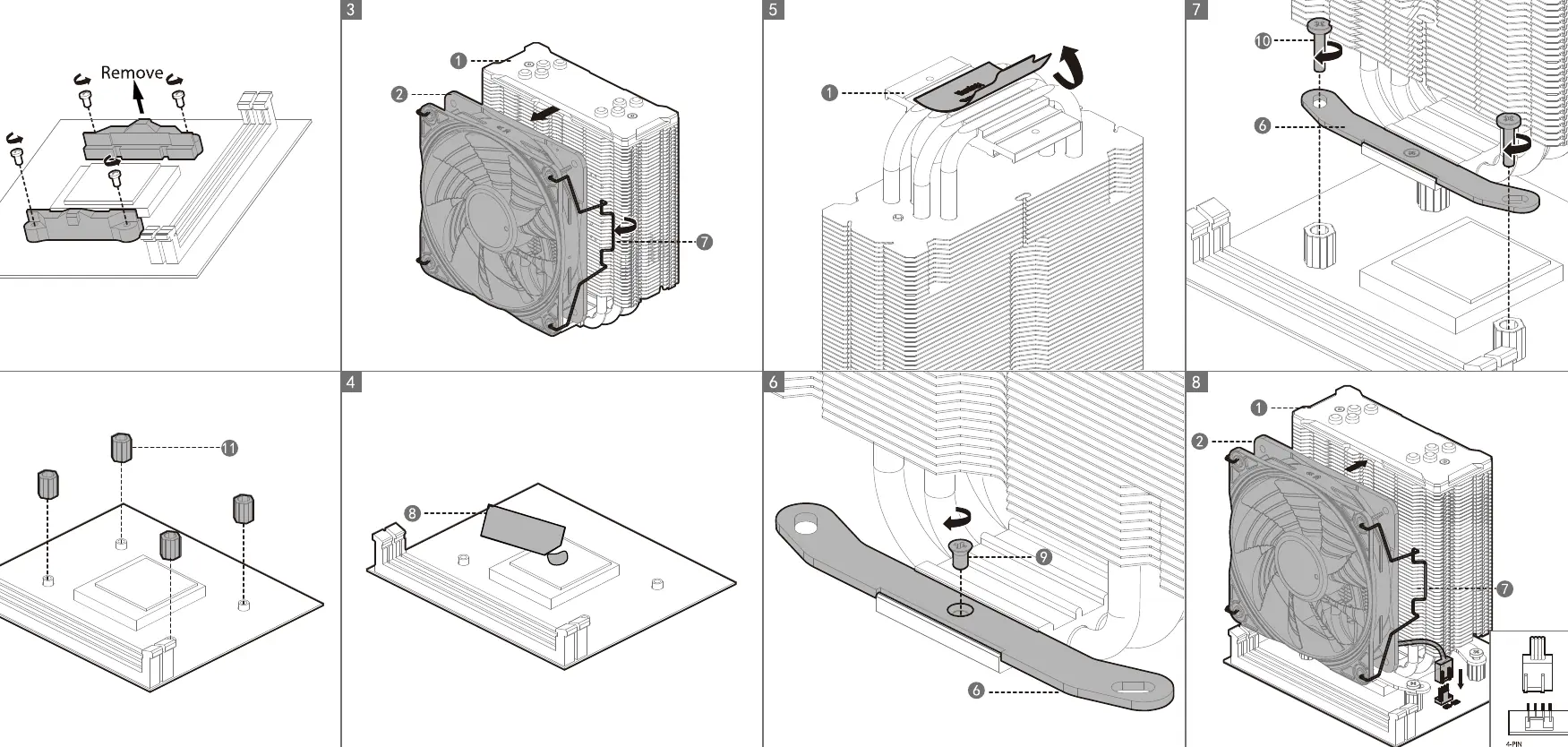

Installation auf AMD-Systemen
Die Installation auf AMD-Sockeln (AM5/AM4) erfolgt in folgenden Schritten:
- Entfernen Sie die werkseitig installierten Kunststoffhalterungen des Mainboards, behalten Sie jedoch die originale Backplate bei.
- Installieren Sie die passenden Abstandshalter auf der Backplate.
- Befestigen Sie die AMD-Montagehalterungen auf den Abstandshaltern.
- Tragen Sie die Wärmeleitpaste auf die CPU auf.
- Setzen Sie den Kühler auf die CPU und schrauben Sie ihn fest an den Montagehalterungen an.

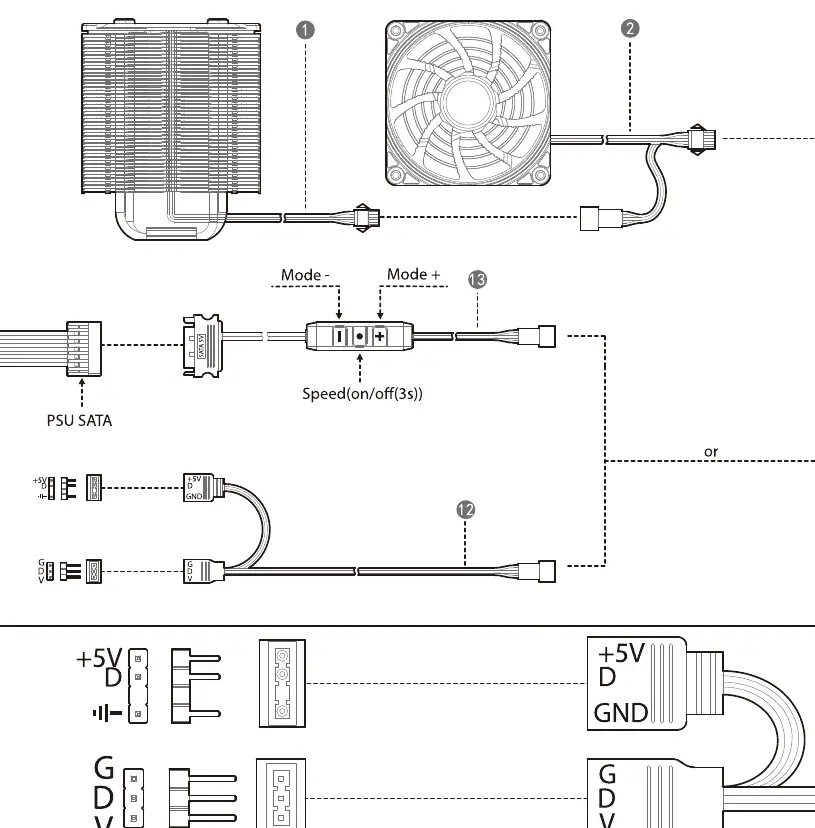

Anschluss der Beleuchtung und Lüfter
Der Lüfter verfügt über einen 4-Pin-PWM-Anschluss, der mit dem CPU_FAN-Header auf dem Mainboard verbunden werden muss. Für die A-RGB-Beleuchtung gibt es zwei Optionen:
- Option A: Anschluss an den mitgelieferten A-RGB-Controller, der über SATA mit Strom versorgt wird.
- Option B: Direkter Anschluss an einen 5V 3-Pin A-RGB-Header auf dem Mainboard zur Synchronisation mit der Systembeleuchtung.
Praktische Hilfe
Typische Probleme
Beleuchtung leuchtet nicht
Überprüfen Sie die SATA-Stromverbindung des Controllers oder die 5V-A-RGB-Header-Verbindung zum Mainboard.
Lüfter dreht sich nicht
Stellen Sie sicher, dass der 4-Pin-PWM-Stecker fest mit dem CPU_FAN-Header auf dem Mainboard verbunden ist.
Vor der Verwendung
- Prüfen Sie, ob alle Montageteile (Backplate, Halterungen, Schrauben) gemäß Teileliste vorhanden sind.
- Entfernen Sie die Schutzfolie von der Unterseite des Kühlers.
- Stellen Sie sicher, dass die Wärmeleitpaste vor der Montage auf die CPU aufgetragen wurde.
- Identifizieren Sie den korrekten Sockeltyp Ihres Mainboards (Intel oder AMD).
Technische Daten in der Praxis
- 5V 3-Pin A-RGB
- Anschluss für die adressierbare RGB-Beleuchtungssynchronisation.
Abbildungen und Diagramme
- Die Intel-Montage erfordert die Verwendung der Backplate und der entsprechenden Abstandshalter für den jeweiligen Sockel.
- Die AMD-Montage nutzt die werkseitig installierte Backplate des Mainboards.
Modellkompatibilität
- Unterstützt Intel LGA 1700/1200/1151/1150/1155.
- Unterstützt AMD AM5/AM4.
