Bedienungsanleitung für Cooler Master Mobius 120 Gehäuselüfter
Schnelle Anleitung zur Installation und zum Anschluss der Cooler Master Mobius 120 und 120P ARGB Gehäuselüfter. Erfahren Sie, wie Sie den Lüfter montieren und die PWM- sowie ARGB-Kabel korrekt anschließen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Cooler Master Mobius 120 Black Edition, Mobius 120P ARGB und Mobius 120P ARGB White Edition Gehäuselüfter. Sie beschreibt den Lieferumfang, die korrekte Verkabelung für PWM- und ARGB-Signale sowie die physische Montage im PC-Gehäuse.
Lieferumfang
Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind:
- 1x Gehäuselüfter
- 4x Befestigungsschrauben
- 1x ARGB-Clip (nur bei ARGB-Modellen enthalten)
Anschluss an das Mainboard
Der Anschluss unterscheidet sich je nach Modell:

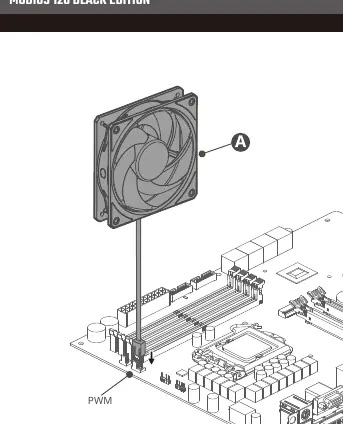

Mobius 120 Black Edition
Verbinden Sie das PWM-Kabel des Lüfters mit einem freien 4-Pin-PWM-Anschluss auf Ihrem Mainboard.

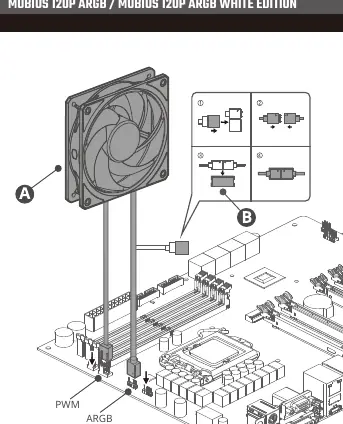

Mobius 120P ARGB / White Edition
Diese Modelle verfügen über zwei Kabel:
- PWM-Kabel: Verbinden Sie dieses mit einem 4-Pin-PWM-Anschluss auf dem Mainboard zur Steuerung der Lüftergeschwindigkeit.
- ARGB-Kabel: Verbinden Sie dieses mit einem 5V-ARGB-Header auf dem Mainboard. Achten Sie darauf, die Stecker gemäß der Anleitung (mit den Pfeilmarkierungen) korrekt zusammenzustecken, um eine sichere Verbindung zu gewährleisten.
Lüftermontage
Die Montage erfolgt direkt am Gehäuse:
- Positionieren Sie den Lüfter an der gewünschten Stelle im Gehäuse (z. B. Rückseite oder Gehäusedeckel).
- Richten Sie die Montagelöcher des Lüfters an den Öffnungen des Gehäuses aus.
- Befestigen Sie den Lüfter mit den vier mitgelieferten Schrauben von der Außenseite des Gehäuses durch die Gehäusewand in den Lüfterrahmen.
Praktische Hilfe
Typische Probleme
Lüfter dreht sich nicht
Überprüfen Sie, ob der PWM-Stecker fest mit dem 4-Pin-Anschluss auf dem Mainboard verbunden ist.
ARGB-Beleuchtung leuchtet nicht
Stellen Sie sicher, dass der ARGB-Stecker korrekt mit dem 5V-ARGB-Header des Mainboards verbunden ist und die Pfeilmarkierungen an den Steckern korrekt ausgerichtet sind.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Lüfter, Schrauben, ggf. ARGB-Clip).
- Stellen Sie sicher, dass Ihr Mainboard über freie PWM-Anschlüsse verfügt.
- Bei ARGB-Modellen: Prüfen Sie, ob ein 5V-ARGB-Header auf dem Mainboard vorhanden ist.
- Stellen Sie sicher, dass der PC vor der Installation ausgeschaltet und vom Stromnetz getrennt ist.
Abbildungen und Diagramme
- Die Anleitung zeigt die Montage des Lüfters im Gehäuse mittels der mitgelieferten Schrauben.
- Die Anschlussdiagramme unterscheiden zwischen dem Standard-Modell (nur PWM) und den ARGB-Modellen (PWM + ARGB).
Modellkompatibilität
- ARGB-Modelle erfordern einen 5V-ARGB-Header auf dem Mainboard. Nicht mit 12V-RGB-Headern kompatibel.
