Bedienungsanleitung für AZZA PRO FAN Addressable RGB Fan 120mm
Schnellstartanleitung für den AZZA PRO FAN 120mm. Erfahren Sie, wie Sie den adressierbaren RGB-Lüfter korrekt an Ihr Mainboard anschließen, Daisy-Chaining nutzen und welche Sicherheitshinweise bezüglich der 5V-Spannung zu beachten sind.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Anschluss des AZZA PRO FAN Addressable RGB-Lüfters. Das Hauptaugenmerk liegt auf der korrekten elektrischen Verbindung mit dem Mainboard, um Schäden an den LEDs zu vermeiden. Die Lüfter sind WS2812B-kompatibel und für den Betrieb an 5V adressierbaren RGB-Headern ausgelegt.
Installation und Anschluss
Der Lüfter muss an einen 5V adressierbaren RGB-Header auf dem Mainboard angeschlossen werden. Achten Sie genau auf die Pin-Belegung:
- RGB1/RGB2: Beachten Sie die Pin-Konfiguration für +12V, R, G, B oder Digital RGB.
- Digital RGB: Verbinden Sie den Stecker korrekt mit dem entsprechenden Header auf dem Mainboard (z.B. SYS_FAN oder dedizierte RGB-Header).
Vorsicht: Ein falscher Anschluss kann die LED-Streifen dauerhaft beschädigen. Stellen Sie sicher, dass Sie den Stecker nicht in einen 12V-Header stecken.
Daisy-Chaining (Parallelschaltung)
Sie können mehrere Lüfter in Reihe schalten (Daisy-Chaining), um sie an einem einzigen Header zu betreiben:
- Verbinden Sie den männlichen Stecker eines Lüfters mit dem weiblichen Stecker des nächsten Lüfters.
- Wichtig: Schließen Sie maximal 5 adressierbare RGB-Lüfter in einer Kette an.
- Überprüfen Sie vor dem Anschluss die Spezifikationen Ihres Mainboards bezüglich der maximal zulässigen Stromstärke und LED-Anzahl.
Sicherheitshinweise
Beachten Sie unbedingt folgende Einschränkungen:
- Verwenden Sie ausschließlich 5V adressierbare Header von kompatiblen Mainboards (z.B. MSI, ASUS, Gigabyte, ASROCK).
- Schließen Sie den Lüfter niemals an einen 12V nicht-adressierbaren Header an.
- Prüfen Sie vor der Installation die Handbuch-Spezifikationen Ihres Mainboards, um die Belastungsgrenzen nicht zu überschreiten.
Praktische Hilfe
Typische Probleme
Lüfter leuchtet nicht oder LEDs defekt
Überprüfen Sie, ob der Lüfter versehentlich an einen 12V-Header angeschlossen wurde. Dies führt zu Schäden. Stellen Sie sicher, dass nur 5V-Header verwendet werden.
Mainboard-Header überlastet
Wenn Sie mehrere Lüfter per Daisy-Chaining verbinden, stellen Sie sicher, dass die Gesamtzahl der LEDs und der Stromverbrauch die Spezifikationen Ihres Mainboards nicht überschreiten.
Vor der Verwendung
- Prüfen Sie, ob Ihr Mainboard über einen 5V adressierbaren RGB-Header verfügt.
- Stellen Sie sicher, dass Sie keinen 12V-Header verwenden.
- Prüfen Sie die Pin-Belegung des Mainboard-Headers (5V, Data, Ground).
- Zählen Sie die Anzahl der Lüfter, wenn Sie Daisy-Chaining verwenden (max. 5).
Technische Daten in der Praxis
- 5V Addressable Header
- Erforderlicher Anschluss für die RGB-Steuerung; nicht kompatibel mit 12V-Headern.
- Daisy-Chaining
- Möglichkeit, mehrere Lüfter hintereinander zu schalten; auf maximal 5 Lüfter begrenzt.
- WS2812B-kompatibel
- Standard für adressierbare LEDs, der von diesem Lüfter unterstützt wird.
Abbildungen und Diagramme

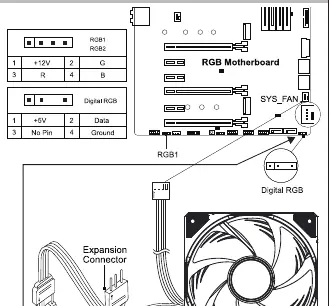

- Das Diagramm zeigt die Pin-Belegung für den Anschluss an das Mainboard (RGB1/RGB2 und Digital RGB).
- Das Daisy-Chaining-Diagramm illustriert die Verbindung der männlichen und weiblichen Stecker zwischen den Lüftern.
Modellkompatibilität
- Kompatibel mit 5V adressierbaren Headern von MSI, ASUS, Gigabyte und ASROCK.
- Nicht an 12V nicht-adressierbare Header anschließen.
