Bedienungsanleitung für Corsair Hydro Series H75 Flüssigkeitskühler

Schnellstartanleitung und Installationshilfe für den Corsair Hydro Series H75 CPU-Flüssigkeitskühler. Erfahren Sie, wie Sie den Kühler für Intel- und AMD-Systeme montieren, Lüfter anschließen und häufige Fragen zur Installation klären.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Schnellstart für die Installation des Corsair Hydro Series H75 Flüssigkeitskühlers. Vor der Installation sollte geprüft werden, ob das PC-Gehäuse über eine CPU-Aussparung verfügt, um den Zugang zur Rückseite des Mainboards zu ermöglichen. Falls nicht, muss das Mainboard vor der Installation ausgebaut werden.

Lieferumfang

Stellen Sie sicher, dass alle Komponenten vorhanden sind:

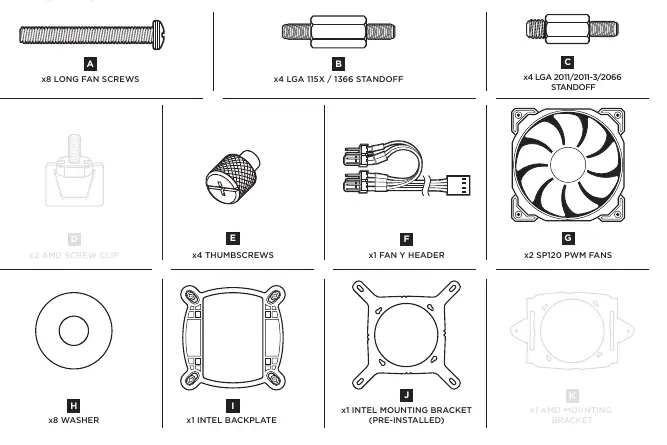

Übersicht der mitgelieferten Hardware
Übersicht der mitgelieferten Hardware
  • Radiator mit zwei SP120 PWM-Lüftern
  • Intel-Backplate (vorinstalliert)
  • AMD-Montagehalterung
  • Verschiedene Schrauben (Lange Lüfterschrauben, Standoffs für Intel, Thumbscrews)
  • Y-Adapterkabel für Lüfter

Installation auf Intel-Systemen

Backplate-Installation:

Installation der Intel-Backplate
Installation der Intel-Backplate
  1. Für LGA 115X: Schieben Sie die Pins der Backplate nach innen.
  2. Für LGA 1366: Schieben Sie die Pins der Backplate nach außen.
  3. Installieren Sie die Backplate. Hinweis: LGA 2011 und 2066 benötigen keine Backplate.

Standoff-Installation:

  • Verwenden Sie die Standoffs (B) für LGA 115X/1366 oder (C) für LGA 2011/2011-3/2066.
  • Ziehen Sie alle vier Schrauben fest.

Installation auf AMD-Systemen

Montagehalterung vorbereiten:

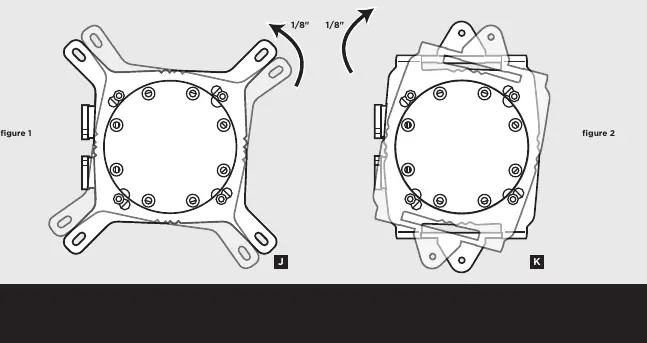

Installation der AMD-Montagehalterung
Installation der AMD-Montagehalterung
  1. Entfernen Sie die vorinstallierte Intel-Halterung, indem Sie sie drehen und von der Pumpe abziehen.
  2. Setzen Sie die AMD-Halterung auf, richten Sie das Drehschloss aus, drücken Sie es hinein und drehen Sie es in die entgegengesetzte Richtung, bis es einrastet.
  3. Setzen Sie die AMD-Schraubenclips ein und sichern Sie diese mit den Schrauben, ohne sie vollständig festzuziehen.

Montage von Lüftern und Radiator

Montieren Sie den Radiator und die Lüfter an der hinteren 120-mm-Lüfteröffnung des Gehäuses. Für eine optimale Kühlleistung wird empfohlen, die Lüfter als Lufteinlass zu montieren.

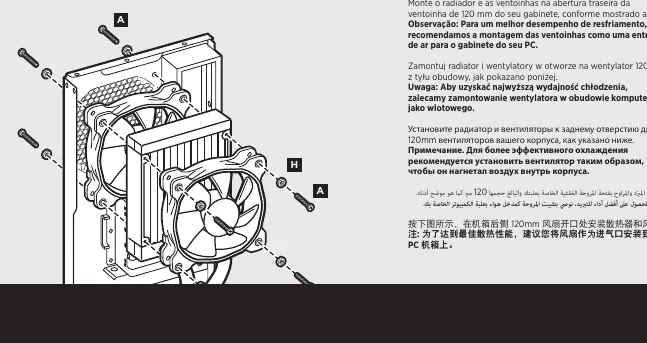

Montage von Radiator und Lüftern
Montage von Radiator und Lüftern

Installation der Pumpeneinheit

Richten Sie die Halterung (Intel oder AMD) über den Standoffs bzw. Schrauben aus. Ziehen Sie die Thumbscrews über Kreuz fest, bis alle vier Ecken sicher befestigt sind.

Stromanschluss

Pumpe:

Anschluss der Stromkabel
Anschluss der Stromkabel
  • Verbinden Sie das Stromkabel der Pumpe mit einem verfügbaren SATA-Stromanschluss.
  • Verbinden Sie das Tacho-Kabel der Pumpe mit dem CPU_FAN-Header auf dem Mainboard.

Lüfter:

  • Verbinden Sie das mitgelieferte Y-Adapterkabel mit einem freien 3- oder 4-Pin-Lüfteranschluss auf dem Mainboard.
  • Schließen Sie beide Lüfter an das Y-Adapterkabel an.

Häufig gestellte Fragen

Bei einer Neuinstallation muss die voraufgetragene Wärmeleitpaste vollständig entfernt und durch neue Paste ersetzt werden. Die Richtung des Luftstroms ist durch einen Pfeil an der Seite der Lüfter gekennzeichnet.

Praktische Hilfe

Typische Probleme

Wiederverwendung von Wärmeleitpaste

Die voraufgetragene Wärmeleitpaste muss bei einer Neuinstallation entfernt und durch neue Paste ersetzt werden.

Luftstromrichtung

Die Richtung des Luftstroms wird durch einen Pfeil an der Seite des Lüfters angezeigt.

Gehäuse-Kompatibilität

Falls das Gehäuse keine CPU-Aussparung hat, muss das Mainboard vor der Installation ausgebaut werden.

Vor der Verwendung

  • Prüfen Sie, ob Ihr Gehäuse eine CPU-Aussparung für den Zugang zur Rückseite des Mainboards hat.
  • Identifizieren Sie den korrekten Sockeltyp (Intel oder AMD).
  • Stellen Sie sicher, dass alle benötigten Schrauben und Halterungen (A-K) vorhanden sind.

Technische Daten in der Praxis

LGA 115X/1366 Standoffs
Verwenden Sie Schraube (B) für diese Sockel.
LGA 2011/2011-3/2066 Standoffs
Verwenden Sie Schraube (C) für diese Sockel.
SATA-Stromanschluss
Dient zur Stromversorgung der Pumpe.
CPU_FAN Header
Anschluss für das Tachosignal der Pumpe.

Abbildungen und Diagramme

  • Abbildung 1 (Intel): Zeigt die Einstellung der Backplate-Pins für LGA 115X oder 1366.
  • Abbildung 2 (Intel): Zeigt die Montage der Backplate.
  • Abbildung 1 (Strom): Zeigt den Anschluss des Pumpenstromkabels an SATA und des Tachosignals an CPU_FAN.

Modellkompatibilität

  • Kompatibel mit Intel LGA 115X, 1366, 2011, 2011-3, 2066.
  • AMD-Montage erfordert den Austausch der vorinstallierten Intel-Halterung.
