Bedienungsanleitung für Silverstone Air Nexus 120 ARGB Gehäuselüfter
Erfahren Sie, wie Sie die Silverstone Air Nexus 120 ARGB Lüfter korrekt installieren, miteinander verbinden und an Ihr Mainboard oder einen optionalen Hub anschließen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Anschluss der Silverstone Air Nexus 120 ARGB Gehäuselüfter. Beachten Sie unbedingt, dass die Lüfter nicht im laufenden Betrieb gewechselt werden dürfen (kein Hot-Swapping), um die Lebensdauer nicht zu verkürzen. Für eine optimale Beleuchtung und Kühlleistung wird empfohlen, maximal 3 Lüfter miteinander zu verbinden.
Installation und Verbindung
Die Lüfter verfügen über einen speziellen Verriegelungsmechanismus, der eine einfache Montage mehrerer Lüfter ermöglicht.

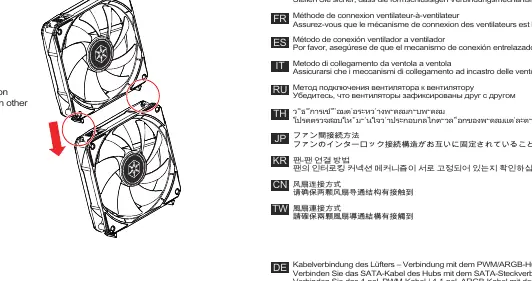

Lüfter-zu-Lüfter-Verbindung
Stellen Sie sicher, dass die Verriegelungsmechanismen der Lüfter fest ineinandergreifen, bevor Sie diese im Gehäuse montieren.
Anschlussmöglichkeiten

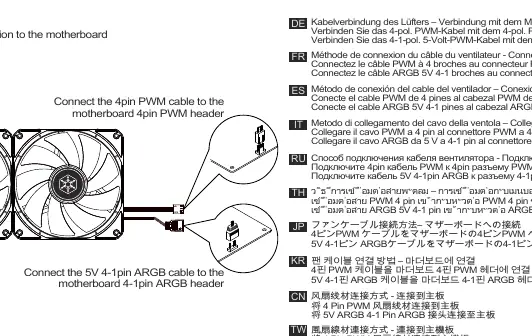

Anschluss an das Mainboard
- Verbinden Sie das 4-Pin PWM-Kabel des Lüfters mit dem 4-Pin PWM-Header auf Ihrem Mainboard.
- Verbinden Sie das 5V 4-1 Pin ARGB-Kabel des Lüfters mit dem entsprechenden 5V 4-1 Pin ARGB-Header auf Ihrem Mainboard.
Anschluss an einen optionalen PWM/ARGB-Hub
Falls Sie einen Hub verwenden, gehen Sie wie folgt vor:
- Verbinden Sie das SATA-Kabel des Hubs mit dem SATA-Stromanschluss Ihres Netzteils.
- Verbinden Sie die PWM- und ARGB-Kabel der Lüfter mit den entsprechenden Anschlüssen am Hub.
- Verbinden Sie das ARGB-Kabel des Hubs mit dem 5V 4-1 Pin ARGB-Header Ihres Mainboards.
Praktische Hilfe
Typische Probleme
Führen Sie kein Hot-Swapping durch. Trennen oder verbinden Sie die Lüfter niemals, während der PC eingeschaltet ist.
Verbinden Sie maximal 3 Lüfter in einer Kette, um die optimale Leistung zu gewährleisten.
Vor der Verwendung
- Prüfen Sie, ob Ihr Mainboard über freie 4-Pin PWM-Header verfügt.
- Stellen Sie sicher, dass Ihr Mainboard über 5V 4-1 Pin ARGB-Header verfügt.
- Vergewissern Sie sich, dass die Lüfter-Verriegelungsmechanismen fest eingerastet sind.
- Bei Verwendung eines Hubs: Stellen Sie sicher, dass ein freier SATA-Stromanschluss vom Netzteil verfügbar ist.
