Bedienungsanleitung für Corsair iCUE LINK RX RGB PWM-Lüfter

Erfahren Sie, wie Sie Ihre Corsair iCUE LINK RX RGB PWM-Lüfter installieren, mit dem System Hub verbinden und über die iCUE-Software konfigurieren. Vollständige Anleitung zur Montage und Einrichtung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Zusätzliches Montagefoto von Seite 2 Seite 2 Zusätzliches Montagefoto von Seite 3 Seite 3 Zusätzliches Montagefoto von Seite 4 Seite 4 Verbinden der Lüfter untereinander Seite 5 Einrichtung der Lüfter in iCUE Seite 12 Konfiguration der Lüfterkurven Seite 14

Wichtige Informationen

Diese Anleitung beschreibt die Installation und Einrichtung der Corsair iCUE LINK RX RGB PWM-Lüfter. Schalten Sie den Computer vor Beginn der Installation unbedingt aus. Achten Sie darauf, dass die aktiven Anschlüsse frei von Fremdkörpern sind, um einen ordnungsgemäßen Betrieb zu gewährleisten.

Lieferumfang

Das System umfasst die iCUE LINK RX RGB-Lüfter, den iCUE LINK System Hub, QuikTurn-Befestigungsschrauben sowie die notwendigen Kabel (iCUE LINK-Kabel, Micro-USB-Kabel, Stromkabel).

Installation der Lüfter

Die Lüfter können miteinander verbunden werden, um Gruppen zu bilden:

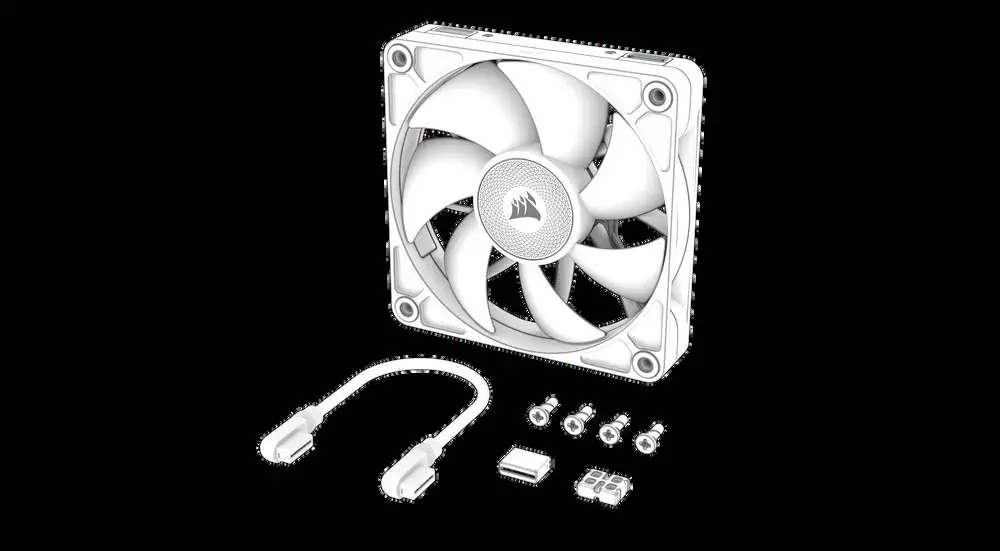

Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2

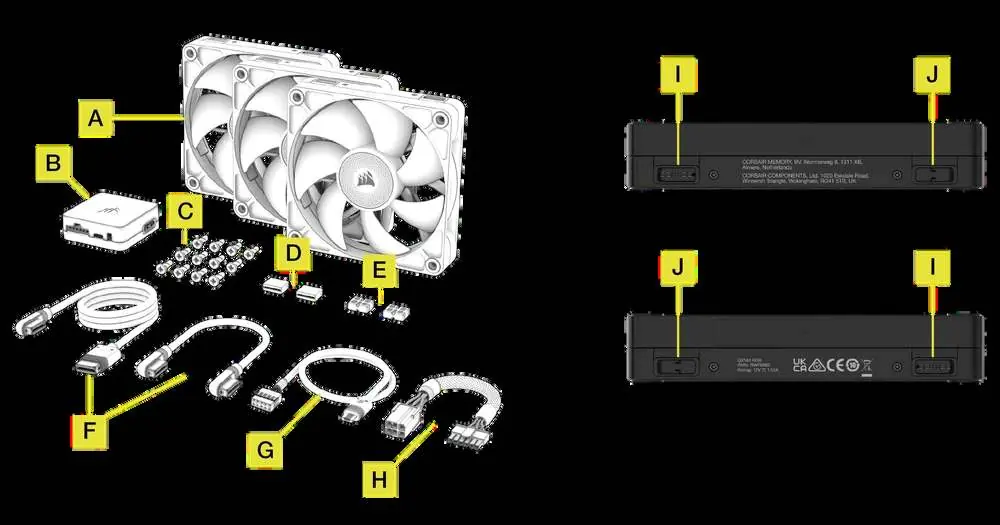

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3

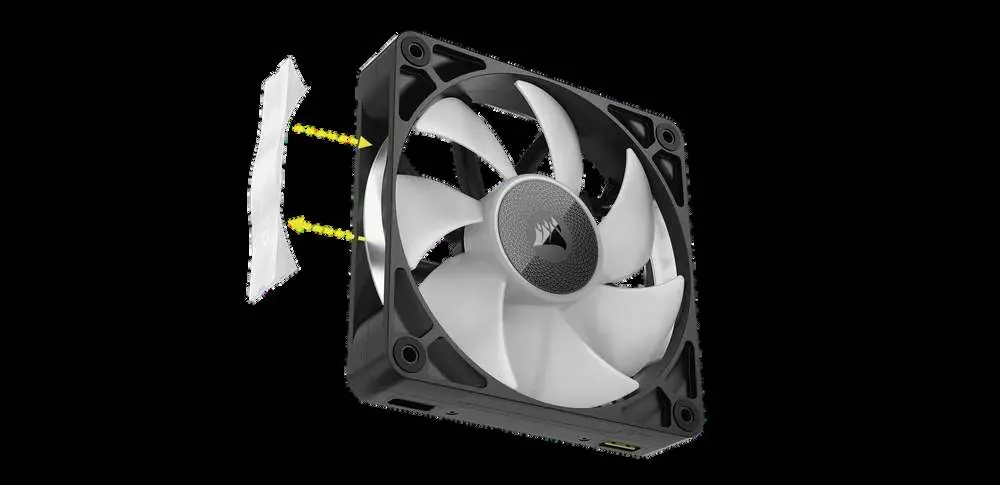

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

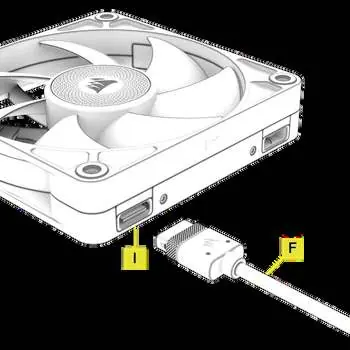

Verbinden der Lüfter untereinander
Verbinden der Lüfter untereinander
  • Richten Sie die Anschlüsse der Lüfter aneinander aus und schieben Sie sie zusammen, bis sie in den aktiven (I) und passiven (J) Ports einrasten.
  • Montieren Sie die Lüfter mit den mitgelieferten QuikTurn-Schrauben im Gehäuse.
  • Hinweis: QuikTurn-Schrauben greifen schneller als herkömmliche Schrauben. Wir empfehlen, sie nur von Hand mit einem Schraubendreher festzuziehen, um ein Überdrehen zu vermeiden.

Installation des System Hubs

Der System Hub (B) dient als zentrale Steuereinheit:

  • Der Hub kann magnetisch an einem Stahlgehäuse befestigt oder mit dem mitgelieferten Klebeband auf eine Oberfläche geklebt werden.
  • Verbinden Sie das Stromkabel (H), das Micro-USB-Kabel (G) und das iCUE LINK-Kabel (F) mit dem System Hub.
  • Schließen Sie das Stromkabel an das Netzteil und das Micro-USB-Kabel an einen internen USB-Header des Mainboards an.
  • Verbinden Sie die Lüftergruppe über ein iCUE LINK-Kabel (F) mit einem freien aktiven Port (I) am System Hub.

Software-Einrichtung

Nach der physischen Installation erfolgt die Konfiguration über die CORSAIR iCUE-Software:

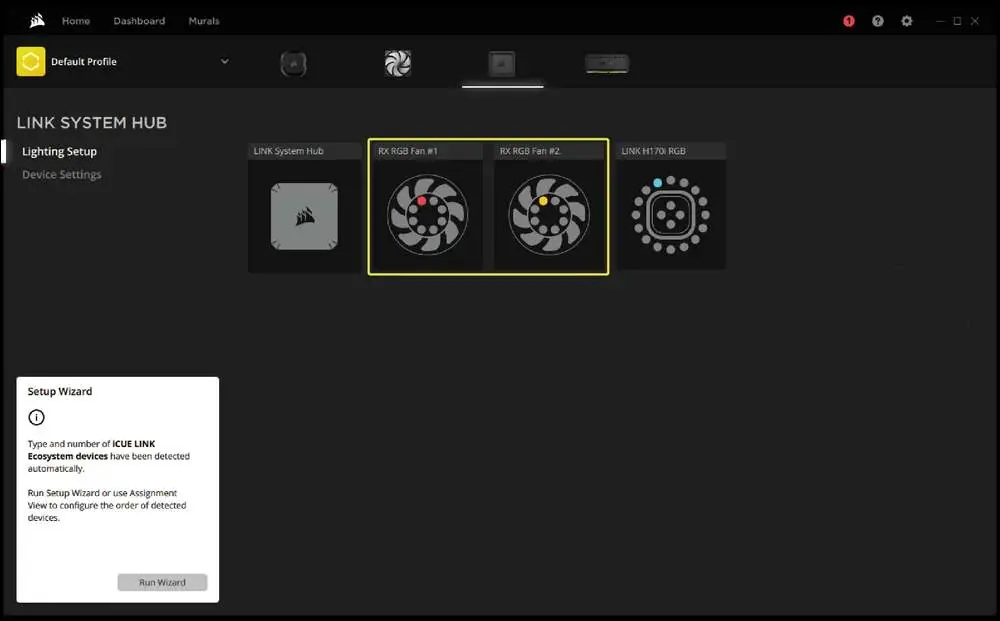

Einrichtung der Lüfter in iCUE
Einrichtung der Lüfter in iCUE

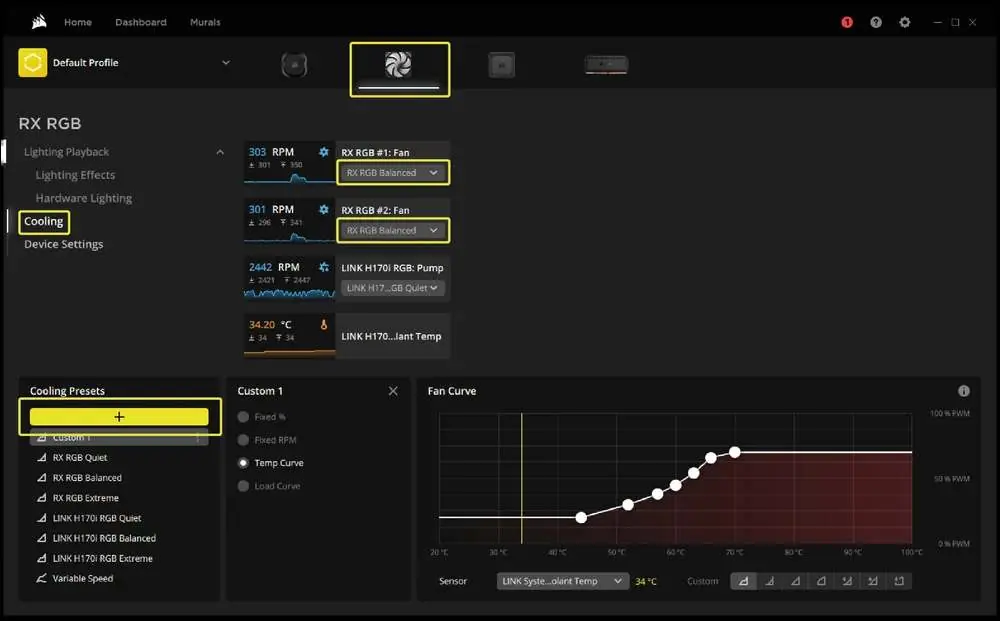

Konfiguration der Lüfterkurven
Konfiguration der Lüfterkurven
  • Installieren Sie die neueste Version der iCUE-Software.
  • Starten Sie iCUE und führen Sie bei Bedarf Firmware-Updates für die angeschlossenen Geräte durch.
  • Nutzen Sie den Bereich "Lighting Setup" (Beleuchtungseinrichtung), um die Lüfter anzuordnen und die physische Platzierung im System abzubilden.
  • Konfigurieren Sie unter "Lighting Effects" die Beleuchtungsanimationen.
  • Passen Sie unter "Cooling" die Lüfterkurven an (Presets wie Quiet, Balanced, Extreme oder benutzerdefinierte Kurven).

Technische Daten

Die Leistungsaufnahme beträgt für den RX120 RGB 12Vdc 0,66A und für den RX140 RGB 12Vdc 0,7A. Der System Hub bietet eine Ausgangsleistung von 12Vdc 7A pro Port.

Garantie

Für die iCUE LINK RX RGB-Lüfterserie gilt eine Garantie von 5 Jahren.

Praktische Hilfe

Typische Probleme

Lüfter werden in iCUE nicht erkannt

Überprüfen Sie die USB-Verbindung zum Mainboard und stellen Sie sicher, dass der System Hub korrekt mit Strom versorgt wird. Prüfen Sie in iCUE, ob ein Firmware-Update verfügbar ist.

Beleuchtungseffekte sind nicht synchron oder fehlen

Stellen Sie sicher, dass die Lüfter korrekt in der iCUE-Software unter 'Lighting Setup' konfiguriert und angeordnet wurden.

Vor der Verwendung

  • Schalten Sie den Computer vor der Installation vollständig aus.
  • Stellen Sie sicher, dass alle aktiven Ports frei von Fremdkörpern sind.
  • Verwenden Sie ausschließlich die mitgelieferten QuikTurn-Schrauben.
  • Prüfen Sie, ob der System Hub magnetisch oder mit Klebeband sicher im Gehäuse befestigt werden kann.
  • Halten Sie die iCUE-Software für die Konfiguration bereit.

Technische Daten in der Praxis

System Hub Output
12Vdc 7A pro Port (maximale Belastbarkeit).
RX120 RGB Input
12Vdc 0,66A Leistungsaufnahme.
RX140 RGB Input
12Vdc 0,7A Leistungsaufnahme.

Abbildungen und Diagramme

  • Die Lüfter werden durch einfaches Zusammenstecken der aktiven und passiven Ports verbunden.
  • Der System Hub wird über ein Micro-USB-Kabel mit dem Mainboard und über ein Stromkabel mit dem Netzteil verbunden.

Modellkompatibilität

  • Nur zur Verwendung innerhalb des iCUE LINK-Ökosystems.
