Bedienungsanleitung für Gamdias AEOLUS P2 1203U Gehäuse- und Radiatorlüfter
Erfahren Sie, wie Sie die Gamdias AEOLUS P2 1203U Lüfter installieren, miteinander verbinden und an den Controller anschließen. Diese Anleitung enthält Schritte zur Montage am Gehäuse und Radiator sowie zur Verkabelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Gamdias AEOLUS P2 1203U Lüfter sind für den Einsatz in PC-Gehäusen oder an Radiatoren konzipiert. Das System unterstützt eine modulare Verbindung (Daisy-Chaining) mehrerer Lüfter, die über einen zentralen Hub gesteuert werden. Vor Beginn der Arbeiten muss der PC zwingend ausgeschaltet und vom Stromnetz getrennt werden.
Lieferumfang
Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind:
- Lüfter (A) und Ersatz-Lüfterblätter (B)
- Controller-Hub (C)
- Schrauben für Gehäuse (D) und Radiator (E)
- Diverse Anschlusskabel (F, G, H, I, J, K)
- Schmiermittel für Lüfterlager (L)

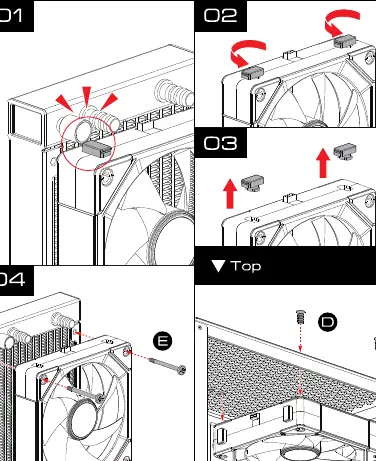

Montage der Lüfter
Die Lüfter können sowohl direkt am Gehäuse als auch an einem Radiator montiert werden.
- Gehäusemontage: Platzieren Sie den Lüfter an der gewünschten Position und befestigen Sie ihn mit den Gehäuseschrauben (D).
- Radiatormontage: Verwenden Sie die längeren Radiatorschrauben (E), um die Lüfter sicher am Radiator zu fixieren. Achten Sie darauf, die Schrauben gleichmäßig anzuziehen.

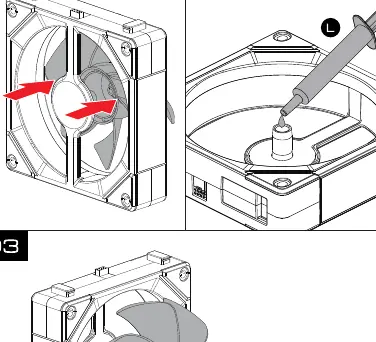

Austausch der Lüfterblätter
Die Lüfterblätter können bei Bedarf ausgetauscht oder gewartet werden:
- Drücken Sie die Lüfterblätter vorsichtig aus der Halterung.
- Tragen Sie bei Bedarf das mitgelieferte Schmiermittel (L) auf das Lager auf.
- Setzen Sie die neuen oder gewarteten Lüfterblätter (B) wieder in den Rahmen ein, bis sie einrasten.
Verkabelung und Anschluss
Das System nutzt ein modulares Design:
- Daisy-Chaining: Verbinden Sie die Lüfter direkt miteinander, um die Anzahl der benötigten Kabel zu reduzieren.
- Hub-Anschluss: Verbinden Sie die Lüfterkabel mit dem mitgelieferten Hub. Der Hub benötigt eine SATA-Stromverbindung vom Netzteil.
- Steuerung: Verbinden Sie den Hub über das USB-Kabel (F) mit einem internen USB-Header auf dem Mainboard und nutzen Sie das PWM-Kabel (G) für die Lüftersteuerung.
- Kapazität: Es können bis zu 6 Lüfter pro Port und insgesamt 16 Lüfter an den Hub angeschlossen werden.
Praktische Hilfe
Typische Probleme
Lüfter drehen sich nicht
Überprüfen Sie, ob der SATA-Stromanschluss fest mit dem Netzteil verbunden ist und ob das PWM-Kabel korrekt am Mainboard angeschlossen wurde.
RGB-Beleuchtung funktioniert nicht
Stellen Sie sicher, dass das USB-Kabel (F) korrekt mit einem internen USB-Header auf dem Mainboard verbunden ist.
Lüfterverbindung locker
Stellen Sie sicher, dass die Lüfter beim Daisy-Chaining vollständig ineinander eingerastet sind.
Vor der Verwendung
- PC ausschalten und vom Stromnetz trennen.
- Lieferumfang auf Vollständigkeit prüfen.
- Lüfter vor der Montage im Gehäuse miteinander verbinden (Daisy-Chaining).
- SATA-Stromversorgung für den Hub bereitstellen.
- Kompatiblen USB-Header auf dem Mainboard identifizieren.
Technische Daten in der Praxis
- 6 Fans per Port
- Maximale Anzahl an Lüftern, die an einen einzelnen Anschluss des Hubs angeschlossen werden können.
- 16 Fans in Total
- Maximale Gesamtzahl an Lüftern, die an den mitgelieferten Hub angeschlossen werden können.
Abbildungen und Diagramme

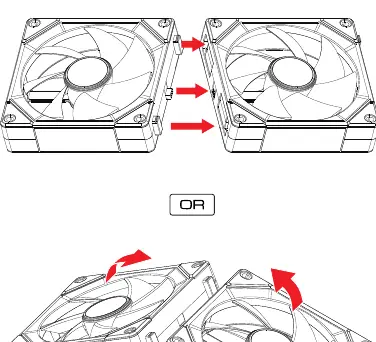

- Die Anleitung zeigt die korrekte Ausrichtung der Lüfter beim Zusammenstecken (Daisy-Chaining).

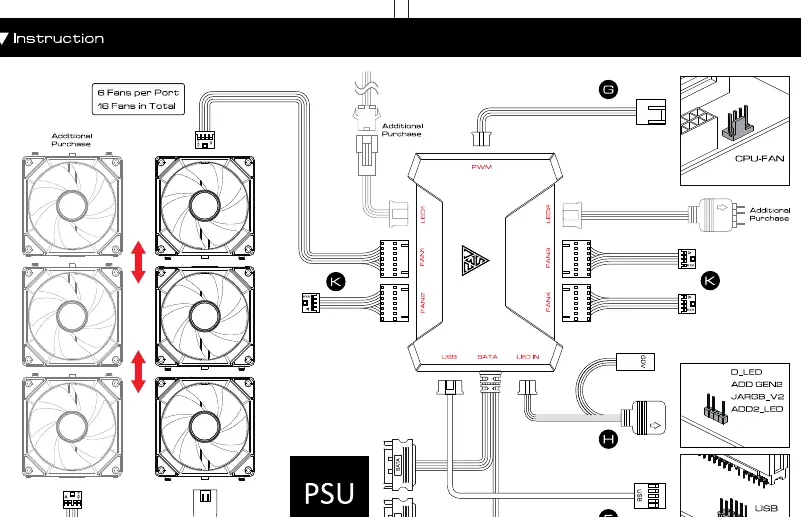

- Das Diagramm verdeutlicht die Verkabelung vom Hub zum Mainboard (USB, PWM) und zum Netzteil (SATA).
Modellkompatibilität
- Erfordert einen freien internen USB-Header auf dem Mainboard für die Steuerung.
- Benötigt SATA-Stromanschluss vom Netzteil.
