Installationsanleitung für Gamdias Aeolus M2 1204R Gehäuse- und Radiatorlüfter

Erfahren Sie, wie Sie die Gamdias Aeolus M2 1204R Lüfter installieren, die AEOLUS-Steuerbox anschließen und die RGB-Beleuchtung konfigurieren. Vollständige Anleitung zur Verkabelung und Fernbedienung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Gamdias Aeolus M2 1204R Lüfter erfordern eine spezifische Verkabelung, damit die RGB-Beleuchtung korrekt funktioniert. Die Lüfter müssen zwingend in einer Reihenfolge (Daisy-Chain) beginnend bei Anschluss "1" an der Steuerbox angeschlossen werden. Das System unterstützt ausschließlich 5V adressierbare (digitale) RGB-Header auf dem Mainboard. Schließen Sie das System niemals an 12V RGB-Header an, da dies zu Schäden führen kann.

Lieferumfang

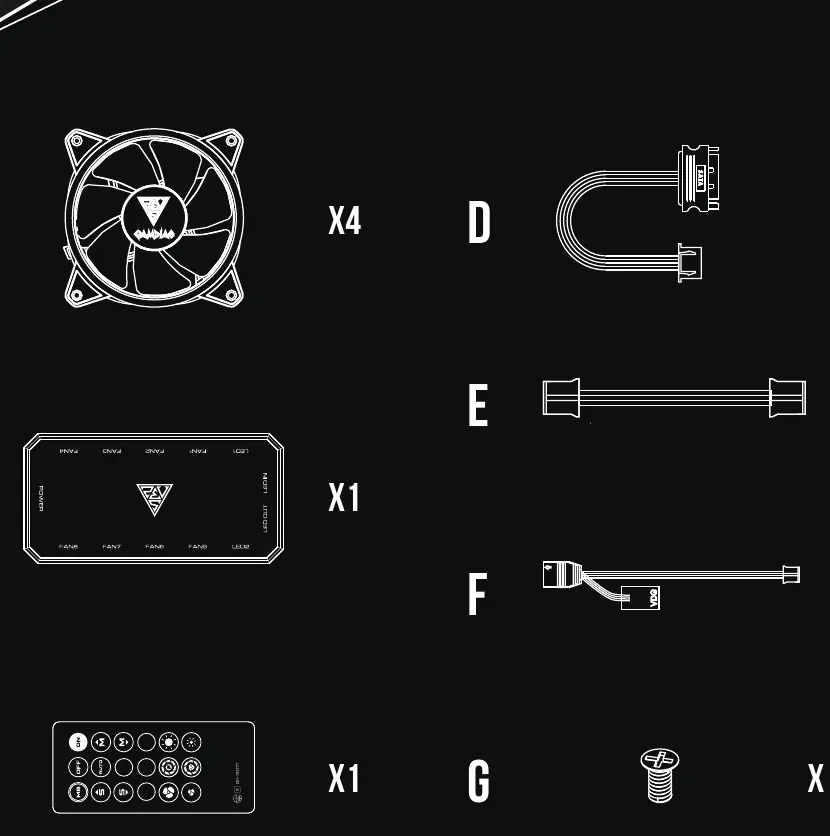

Lieferumfang der AEOLUS M2 1204R
Lieferumfang der AEOLUS M2 1204R
  • 4x Lüfter (A)
  • 1x AEOLUS-Steuerbox (B)
  • 1x Fernbedienung (C)
  • 1x SATA-Stromkabel (D)
  • 1x Daisy-Chain-Kabel für Steuerboxen (E)
  • 1x Mainboard-Synchronisationskabel (F)
  • 16x Schrauben (G)

Installation der Lüfter

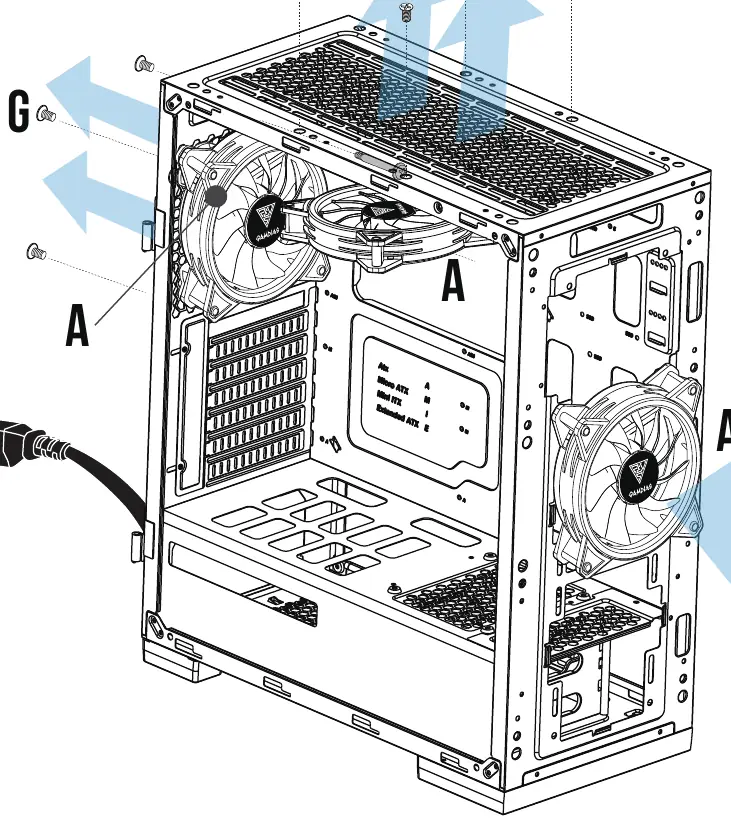

Montage der Lüfter im Gehäuse
Montage der Lüfter im Gehäuse
  1. Schalten Sie den Computer vor der Installation vollständig aus und trennen Sie ihn vom Stromnetz.
  2. Montieren Sie die Lüfter mit den beiliegenden Schrauben (G) im Gehäuse oder am Radiator.

Anschluss der AEOLUS-Steuerbox

Die AEOLUS-Steuerbox (B) verfügt über einen Magneten auf der Rückseite und kann einfach im Computergehäuse befestigt werden. Verbinden Sie die Lüfter nacheinander mit der Steuerbox, beginnend bei FAN1. Die Reihenfolge muss FAN1 → FAN2 → FAN3 usw. sein. Wenn ein Lüfter nicht in der Kette angeschlossen ist, wird die Kommunikation unterbrochen und die RGB-Beleuchtung funktioniert nicht.

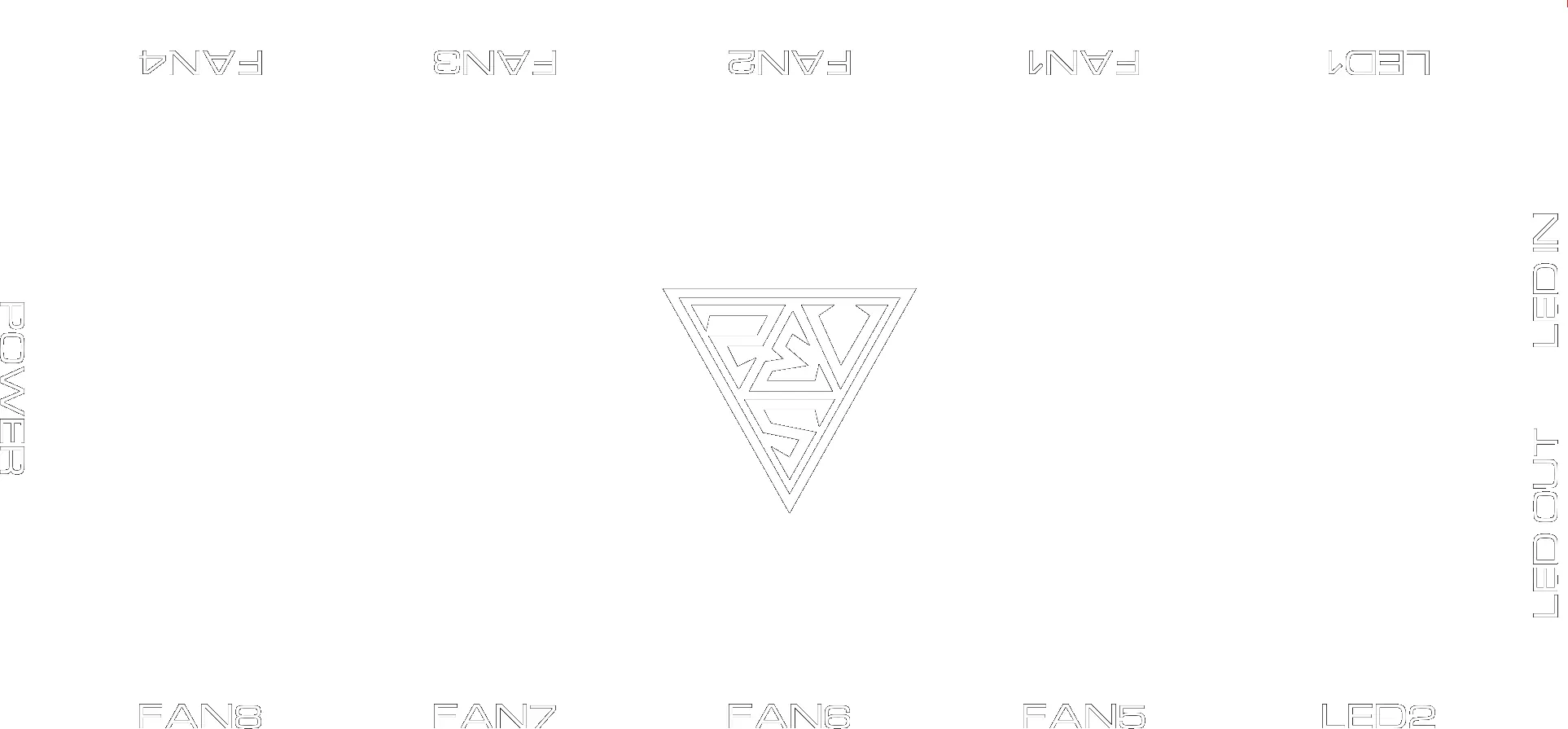

Anschlussreihenfolge der Lüfter
Anschlussreihenfolge der Lüfter

RGB-Synchronisation mit dem Mainboard

Wenn Ihr Mainboard über einen 5V 3-Pin adressierbaren RGB-Header verfügt, können Sie die Beleuchtung über die Software des Mainboard-Herstellers steuern. Verbinden Sie das Synchronisationskabel (F) mit dem "LED IN"-Anschluss der Steuerbox und dem entsprechenden Header auf dem Mainboard. Unterstützte Standards sind u.a. ASUS Aura Sync, MSI Mystic Light Sync, ASRock Polychrome Sync, Biostar Vivid LED DJ und Gigabyte RGB Fusion.

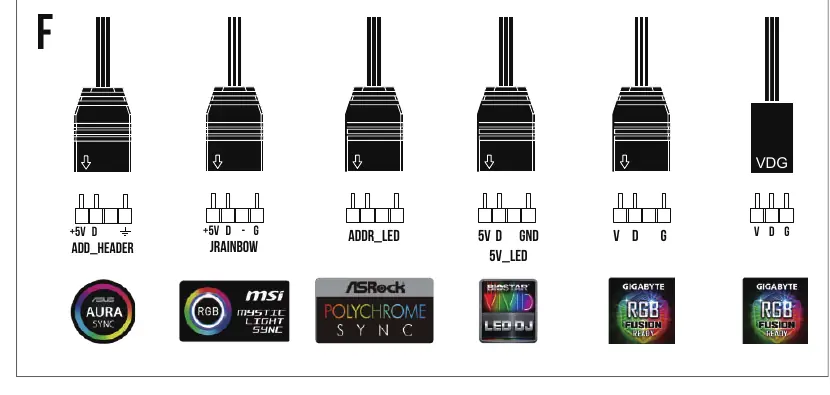

Anschluss an den 5V ARGB-Header
Anschluss an den 5V ARGB-Header

Stromversorgung

Verbinden Sie das SATA-Stromkabel (D) mit dem "POWER"-Anschluss der AEOLUS-Steuerbox und einem freien SATA-Stromstecker Ihres Netzteils (PSU).

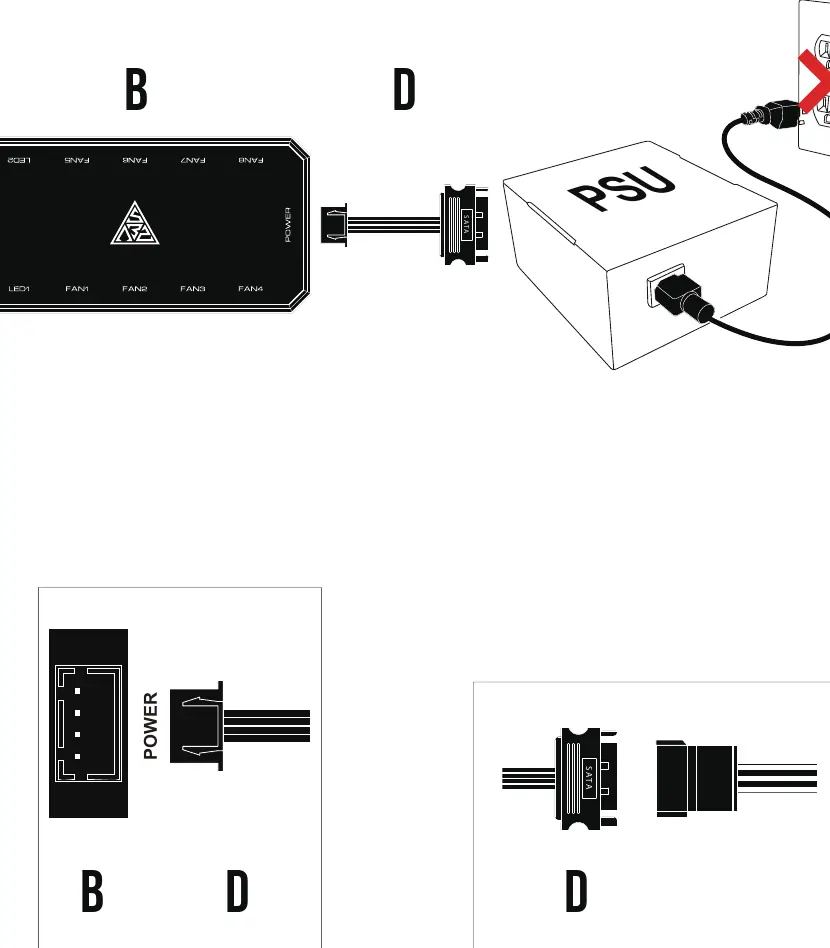

Anschluss der Steuerbox an das Netzteil
Anschluss der Steuerbox an das Netzteil

Verwendung der Fernbedienung

Die Fernbedienung (C) steuert Lichteffekte, Geschwindigkeit und Helligkeit. Beachten Sie: Wenn Sie die "OFF"-Taste drücken, wird die Fernbedienung deaktiviert. Drücken Sie die "ON"-Taste, um sie wieder zu aktivieren. Drücken Sie die "MB"-Taste, um in den Mainboard-Synchronisationsmodus zu wechseln. Zum Batteriewechsel wird eine CR2025-Knopfzelle benötigt.

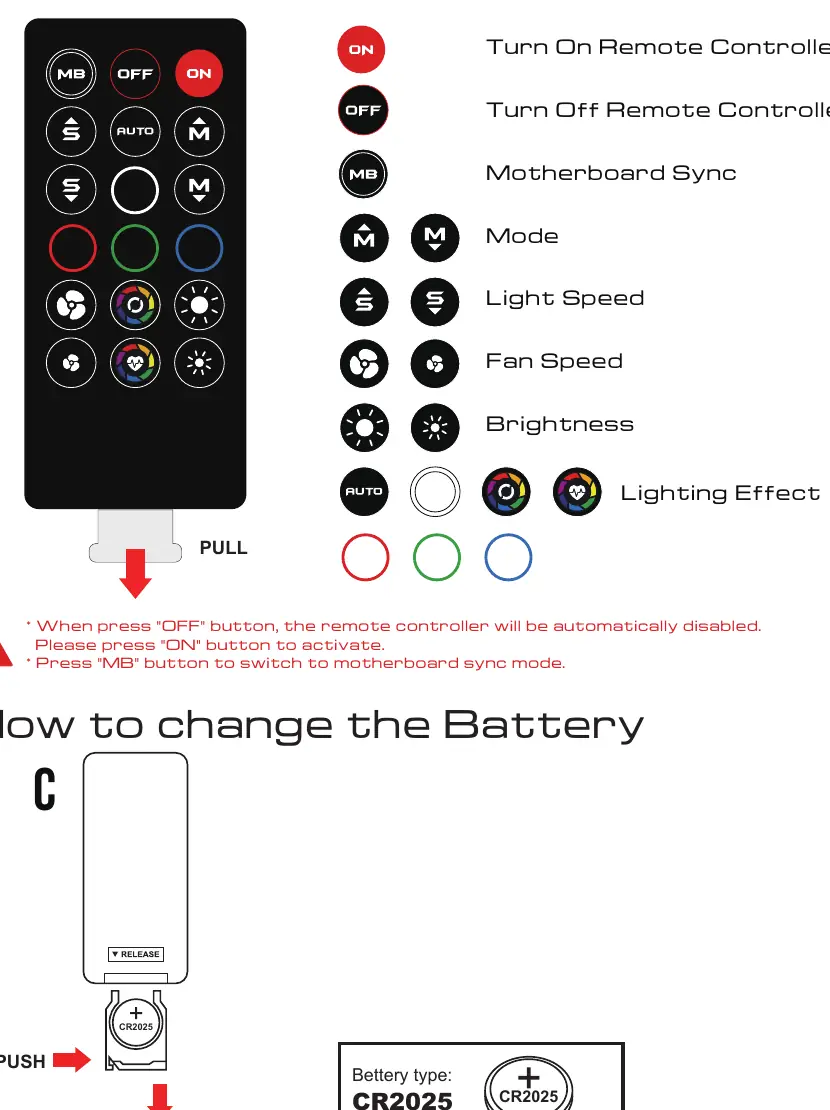

Funktionen der Fernbedienung und Batteriewechsel
Funktionen der Fernbedienung und Batteriewechsel

Praktische Hilfe

Typische Probleme

RGB-Beleuchtung funktioniert nicht

Stellen Sie sicher, dass alle Lüfter in der richtigen Reihenfolge (beginnend bei FAN1) an der Steuerbox angeschlossen sind. Eine Unterbrechung der Kette stoppt die Kommunikation.

Fernbedienung reagiert nicht

Drücken Sie die "ON"-Taste, um die Fernbedienung zu aktivieren, falls sie zuvor mit "OFF" deaktiviert wurde. Prüfen Sie zudem die CR2025-Batterie.

Mainboard-Synchronisation funktioniert nicht

Stellen Sie sicher, dass Sie einen 5V 3-Pin ARGB-Header verwenden. 12V RGB-Header sind nicht kompatibel und werden nicht unterstützt.

Vor der Verwendung

  • Computer ist ausgeschaltet und vom Stromnetz getrennt.
  • 5V 3-Pin ARGB-Header auf dem Mainboard ist vorhanden.
  • SATA-Stromanschluss vom Netzteil ist verfügbar.
  • CR2025-Batterie ist in der Fernbedienung eingelegt.

Technische Daten in der Praxis

5V 3-Pin ARGB
Adressierbarer RGB-Anschluss für die Synchronisation mit der Mainboard-Software.

Abbildungen und Diagramme

  • FAN1-FAN8: Die Lüfter müssen zwingend in dieser Reihenfolge an der Steuerbox angeschlossen werden.
  • Magnet: Die Steuerbox kann magnetisch im Gehäuse befestigt werden.

Modellkompatibilität

  • Unterstützt nur 5V adressierbare (digitale) RGB-Header.
  • Kompatibel mit CHIONE P2-360R, P1A-360R, M1A-280R, M2-240R, M1A-240R, E2-120R, E1A-120R.
