Bedienungsanleitung für LED-Scheinwerfer Elation KL Fresnel 6 CW
Erfahren Sie, wie Sie den Elation KL Fresnel 6 CW LED-Scheinwerfer sicher installieren, bedienen und warten. Diese Anleitung enthält Details zur Montage, DMX-Konfiguration, manuellen Dimmung und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Elation KL Fresnel 6 CW ist ein professioneller LED-Scheinwerfer. Die Bedienung erfolgt über das seitliche LCD-Display und die Tasten MODE, UP, DOWN und ENTER. Für die manuelle Dimmung muss das DMX-Kabel entfernt werden. S. 9, 14, 17
Wichtigste Schritte
- Installation von Torblenden S. 11
- Manuelle Dimmung aktivieren S. 17
Erste Inbetriebnahme
- Gerät auspacken und auf Transportschäden prüfen. Sicherstellen, dass die Belüftung frei ist. Strom anschließen und ggf. DMX-Kabel verbinden. S. 4, 7, 10
Probleme und Lösungen
Manuelle Dimmung lässt sich nicht steuern
DMX-Kabel trennen, da DMX-Signal Vorrang hat.
S. 17Wartung und Reset
- Reinigung der Linse alle 20 Tage. Elektrische Prüfung durch Fachpersonal alle 3 Monate. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 150W | Maximaler Stromverbrauch | S. 20 |
| Spannung | 100-240V | Betriebsspannung | S. 20 |
Wo es im PDF steht
- Installation S. 10, 11, 12, 13
- Systemmenü S. 14, 15
- DMX-Werte S. 18, 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den Elation KL Fresnel 6 CW. Lesen Sie das Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist für den professionellen Einsatz konzipiert und darf nur von qualifiziertem Personal installiert werden.
- Sicherheit: Das Gerät muss ordnungsgemäß geerdet sein (Schutzklasse 1). Es enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät nicht während des Betriebs.
- Umgebung: Nur für den Innenbereich und trockene Standorte geeignet. Halten Sie einen Mindestabstand von 1,5 m zu brennbaren Materialien ein.
- Kühlung: Blockieren Sie niemals die Lüftungsschlitze. Sorgen Sie für einen Abstand von ca. 15 cm zu Wänden oder anderen Geräten.
Installation und Montage
Die Installation muss gemäß den örtlichen Vorschriften erfolgen. Verwenden Sie für die Deckenmontage geeignete Sicherheitskabel.

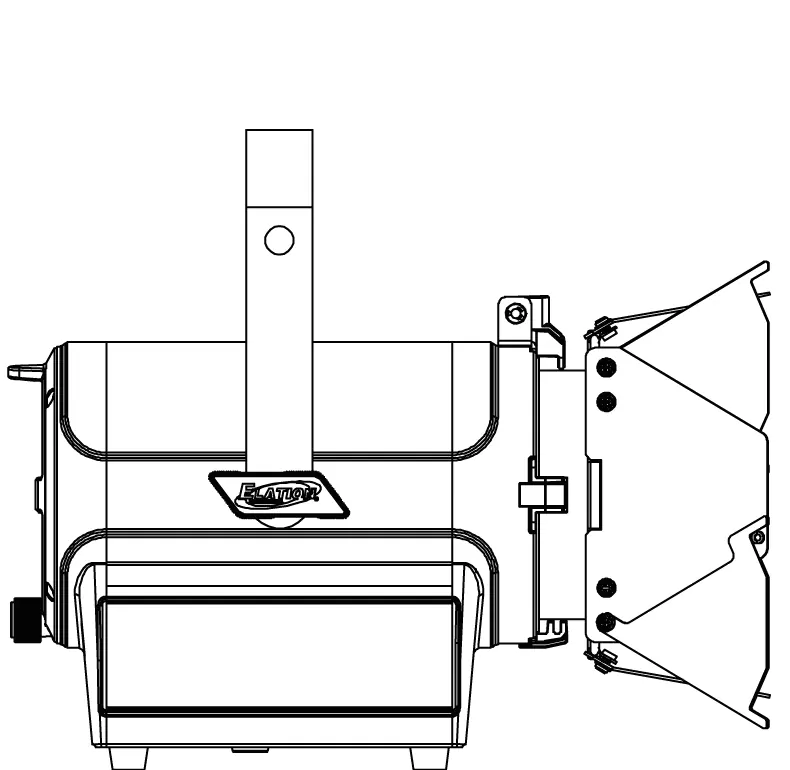

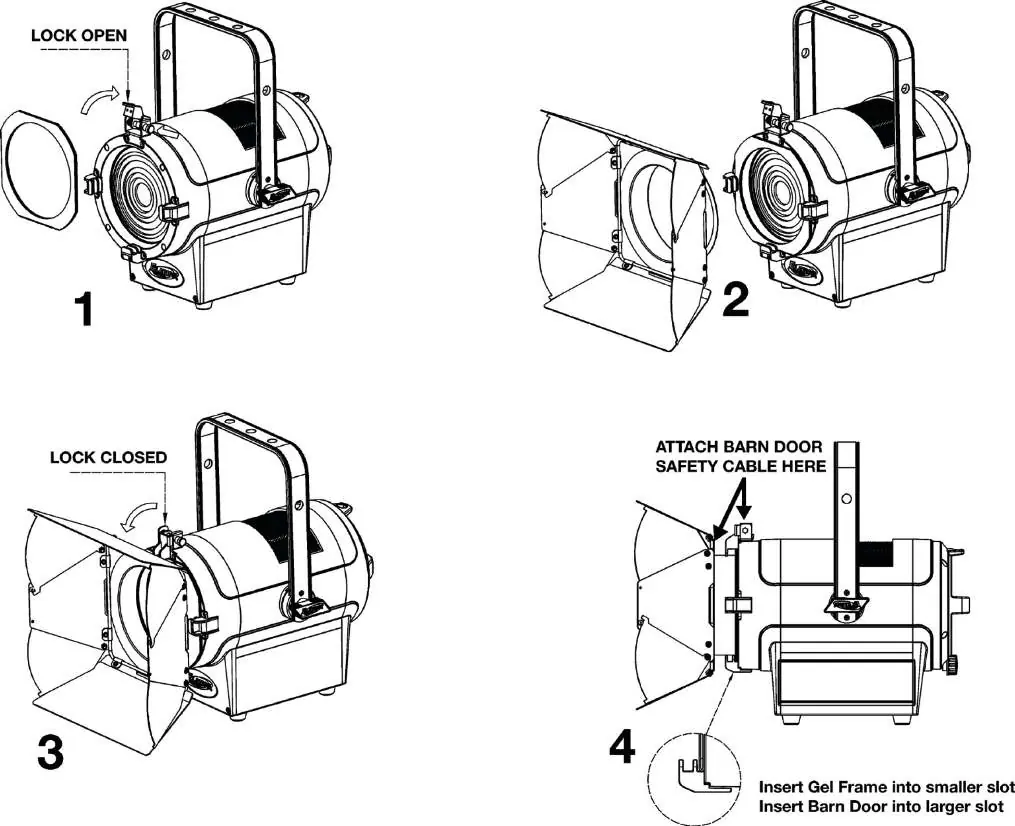

- Gel-Rahmen und Torblenden: Heben Sie die Verriegelung an der Oberseite an, setzen Sie den Gel-Rahmen in den ersten Schlitz und die Torblenden in den zweiten Schlitz ein. Sichern Sie die Torblenden mit dem mitgelieferten Sicherheitskabel.

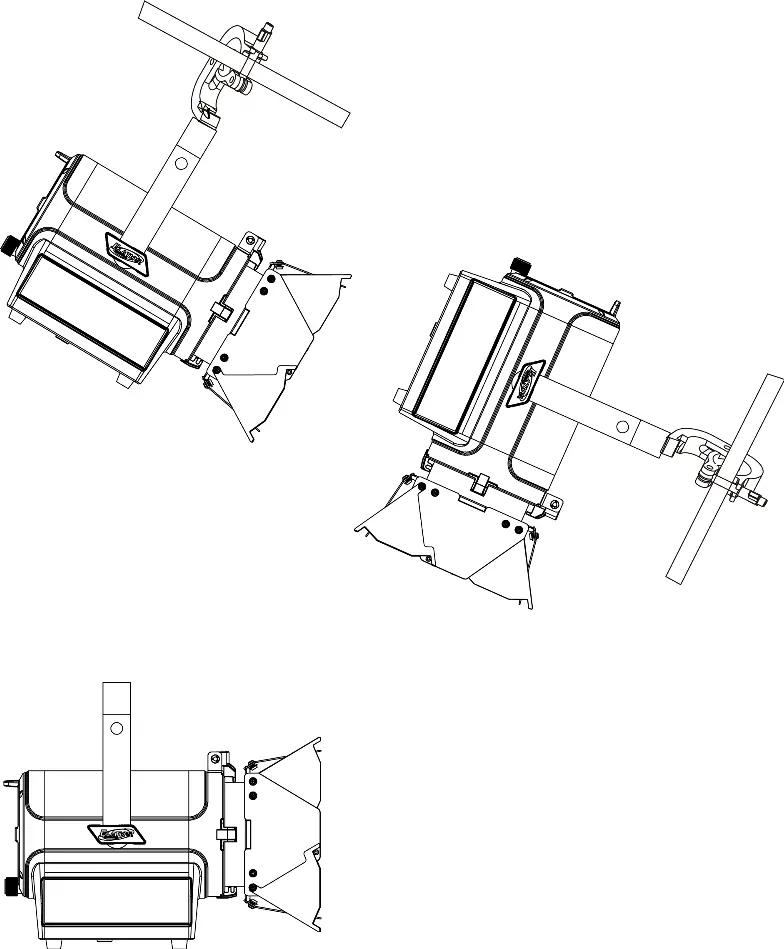

- Rigging: Verwenden Sie für die Montage an Traversen professionelle Rigging-Klemmen mit M10-Schrauben. Nutzen Sie immer den vorgesehenen Befestigungspunkt für das Sicherheitskabel.
Systemmenü und Bedienung

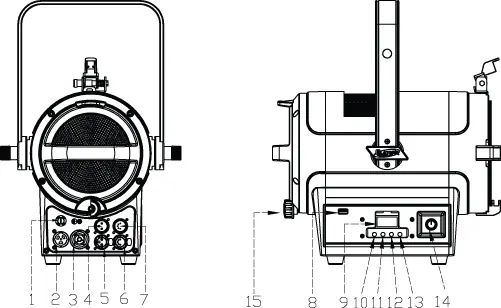

Das Systemmenü wird über das Display und die Tasten MODE, UP, DOWN und ENTER an der Seite des Geräts gesteuert.
- Navigation: Drücken Sie MODE, um das Hauptmenü aufzurufen. Nutzen Sie UP/DOWN zur Navigation und ENTER zur Bestätigung.
- Standalone-Modus: Navigieren Sie zu DMX Settings -> No DMX Status -> Standalone.
- Sperre: Wenn das Display gesperrt ist, halten Sie die MODE-Taste für 3 Sekunden gedrückt.
Manuelle Dimmung
Die manuelle Dimmung ist nur möglich, wenn kein DMX-Kabel angeschlossen ist.
- Navigieren Sie im Menü zu Test ->ManCtrl.
- Stellen Sie den Wert für Strobe auf 255 (LED AN).
- Drücken Sie den Dimm-Drehknopf, um ihn zu entriegeln, drehen Sie ihn auf die gewünschte Helligkeit und drücken Sie ihn erneut zum Verriegeln.
Wartung und Pflege
Regelmäßige Wartung verlängert die Lebensdauer des Geräts.
- Reinigung: Reinigen Sie die externe Linse mindestens alle 20 Tage mit einem weichen Tuch. Verwenden Sie keine alkohol- oder lösungsmittelbasierten Reiniger.
- Inspektion: Überprüfen Sie alle drei Monate die elektrischen Kontakte und stellen Sie sicher, dass alle Schrauben fest sitzen.

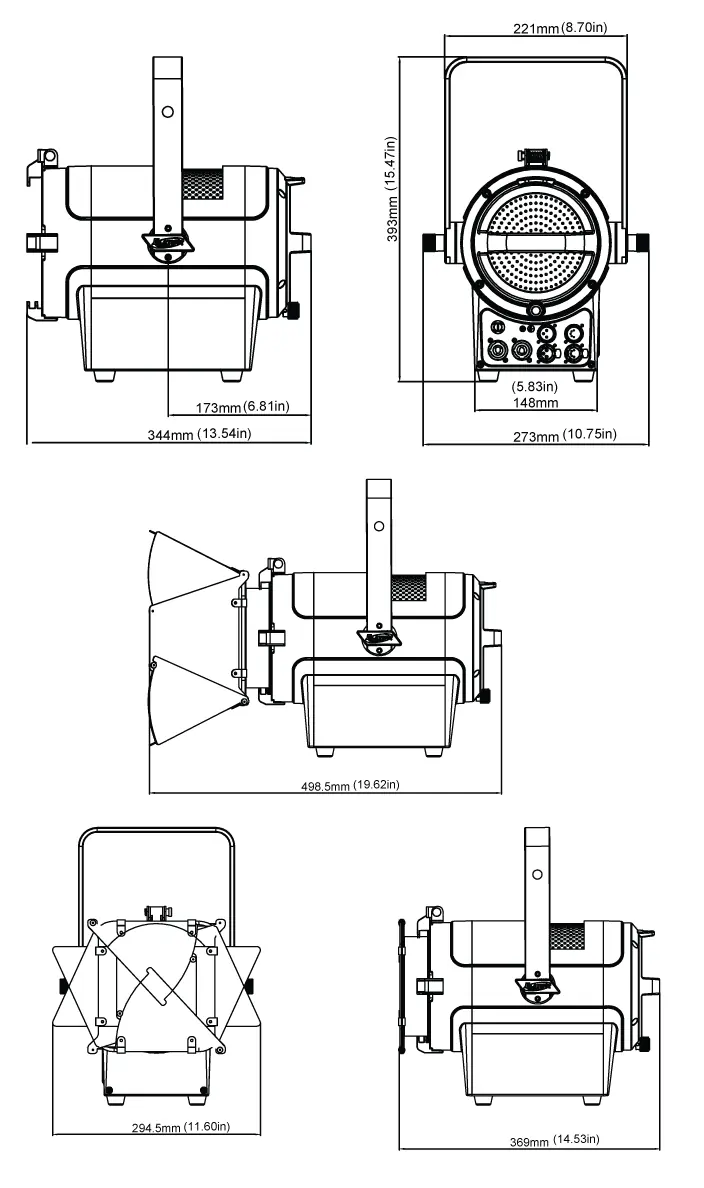

Technische Daten
Das Gerät verfügt über eine 150W Cool White LED-Engine (5600K). Die Leistungsaufnahme beträgt maximal 180W. Es unterstützt verschiedene DMX-Kanalmodi (1, 2, 3, 4, 5 Kanäle) und bietet variable 16-Bit-Dimmkurven.
Praktische Hilfe
Typische Probleme
Manuelle Dimmung funktioniert nicht
Stellen Sie sicher, dass kein DMX-Kabel angeschlossen ist. Die Funktion ist deaktiviert, sobald ein DMX-Signal anliegt.
Gerät überhitzt oder schaltet ab
Überprüfen Sie, ob die Lüftungsschlitze blockiert sind. Sorgen Sie für mindestens 15 cm Freiraum um das Gerät.
Display ist gesperrt
Halten Sie die MODE-Taste für 3 Sekunden gedrückt, um das Display zu entsperren.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Gel-Rahmen, Torblenden, Netzkabel).
- Stellen Sie sicher, dass die Netzspannung den Spezifikationen entspricht (100-240V).
- Bringen Sie bei hängender Montage zwingend ein Sicherheitskabel an.
- Prüfen Sie, ob die Rigging-Hardware für das Gewicht des Geräts zertifiziert ist.
- Entfernen Sie alle Schutzfolien von der Optik.
Technische Daten in der Praxis
- 150W Cool White LED
- Leistungsstarke LED-Lichtquelle mit 5600K Farbtemperatur.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Installation der Torblenden und des Gel-Rahmens in den Führungsschienen.

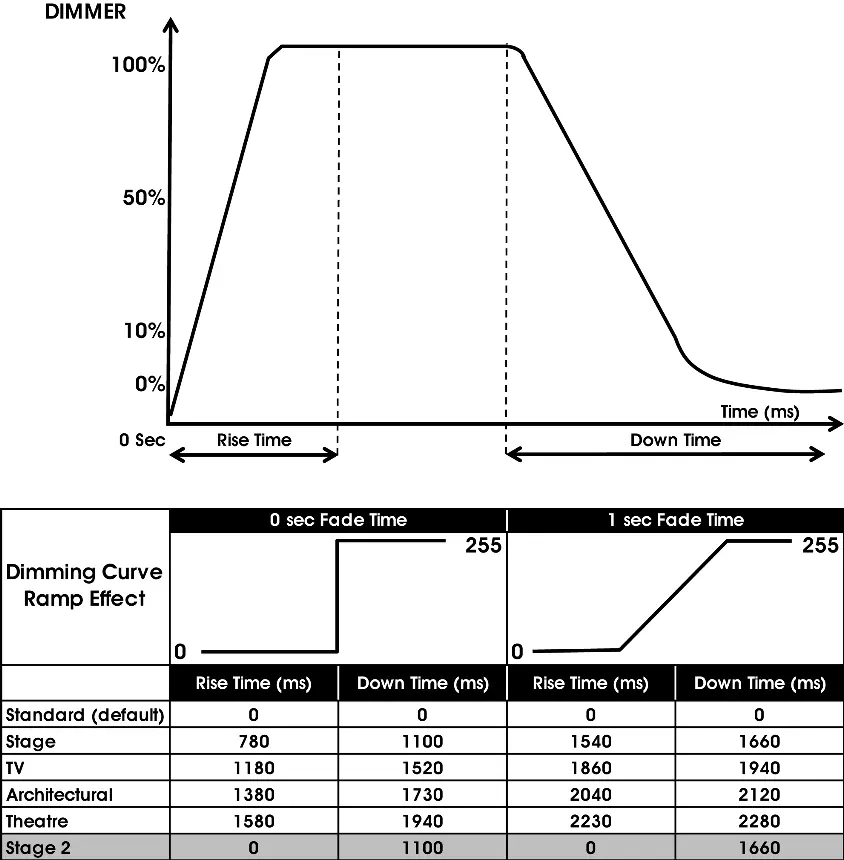

- Das Diagramm der Dimmkurven verdeutlicht die Anstiegs- und Abfallzeiten bei verschiedenen Dimm-Modi (Standard, Stage, TV, etc.).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht an Dimmer-Packs anschließen.
- DMX-Steuerung erfordert 3- oder 5-polige XLR-Kabel.
