Bedienungsanleitung für Citronic SilentPAR-200W LED-Scheinwerfer

Erfahren Sie, wie Sie den Citronic SilentPAR-200W LED-Scheinwerfer bedienen, DMX-Kanäle konfigurieren und Fehler beheben. Vollständige Anleitung zur Einrichtung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Citronic SilentPAR-200W wird über das rückseitige Bedienfeld (Menü, Up, Down, Enter) oder über ein DMX-Signal (4, 6 oder 9 Kanäle) gesteuert. S. 2, 3

Wichtigste Schritte

  • DMX-Modus einstellen S. 3
  • Manuelle Steuerung S. 2

Probleme und Lösungen

Kein Licht

Kontrollieren Sie die Moduseinstellungen am Gerät und die DMX-Einstellungen am Controller (Dimmer, Blackout).

S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 100 - 240Vac, 50/60Hz Betriebsspannung S. 4
Gewicht 2.75kg Gerätegewicht S. 5

Wo es im PDF steht

  • Einleitung und Sicherheit S. 1
  • Bedienung und Steuerung S. 2
  • DMX-Modus und Kanäle S. 3, 4
  • Technische Daten und Fehlerbehebung S. 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Citronic SilentPAR-200W LED-Scheinwerfer Seite 1 Rückseitiges Bedienfeld und Anschlüsse Seite 2

Wichtige Informationen aus der Anleitung

Der Citronic SilentPAR-200W ist ein professioneller LED-Scheinwerfer. Vor der Inbetriebnahme ist es wichtig, das Gerät vor Feuchtigkeit und Staub zu schützen. Das Gerät enthält Hochspannungskomponenten und darf nicht vom Benutzer geöffnet oder repariert werden. Bei Verschüttungen oder Defekten ist qualifiziertes Personal hinzuzuziehen.

Produktbeschreibung

Der SilentPAR-200W verfügt über 4 x 50W COB-LEDs (kalt- und warmweiß) und einen leisen Lüfter. Die Steuerung erfolgt über das rückseitige Bedienfeld oder via DMX (4, 6 oder 9 Kanäle). Das Gehäuse ist aus robustem Metall gefertigt und mit einem verstellbaren Montagebügel ausgestattet.

Citronic SilentPAR-200W LED-Scheinwerfer
Citronic SilentPAR-200W LED-Scheinwerfer

Lieferumfang

  • 1 x SilentPAR-200W Haupteinheit
  • 1 x Stand-/Montagebügel mit Flügelschrauben
  • 1 x UK-Netzkabel (Twist-and-Lock)
  • 1 x Bedienungsanleitung

Aufstellung und Reinigung

Stellen Sie sicher, dass das Gerät in einer trockenen, staubfreien Umgebung betrieben wird und ausreichend Belüftung um das Gehäuse vorhanden ist. Zur Reinigung verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel. Lüftungsgitter sollten regelmäßig mit einem Staubsauger von Staub befreit werden. Verwenden Sie keine starken Lösungsmittel.

Bedienung und Steuerung

Die manuelle Steuerung erfolgt über das Bedienfeld auf der Rückseite:

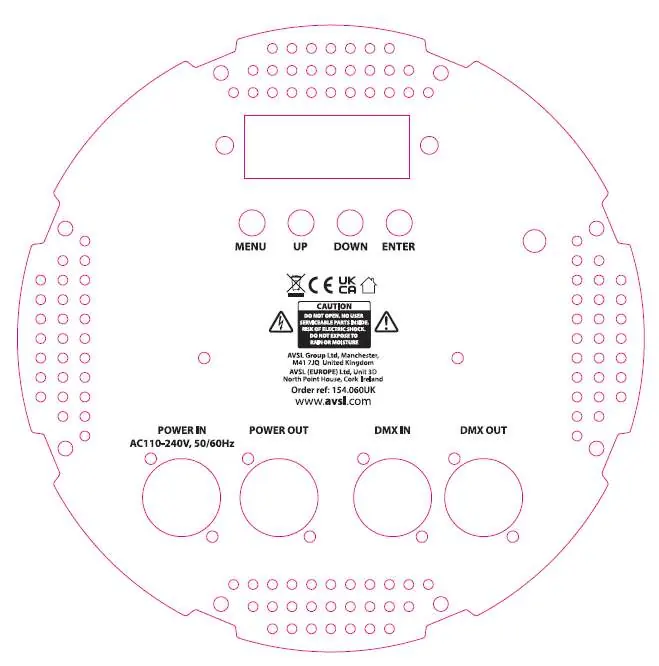

Rückseitiges Bedienfeld und Anschlüsse
Rückseitiges Bedienfeld und Anschlüsse
  • MENU: Aufrufen des Einstellungsmenüs.
  • UP / DOWN: Navigation durch die Funktionen.
  • ENTER: Speichern der gewählten Einstellung.

Das Gerät bietet verschiedene Modi wie Auto-Modus (mit Geschwindigkeits- und Stroboskop-Einstellungen), Sound-Aktivierung, Slave-Modus, Farbbearbeitung und statische Farben.

DMX-Modus

Der Scheinwerfer kann über ein DMX-Signal gesteuert werden. Verbinden Sie die DMX-Quelle mit dem DMX-Eingang (XLR). Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Wählen Sie im Menü 'Addr', um die Startadresse einzustellen. Das Gerät unterstützt 4, 6 oder 9 DMX-Kanäle.

Technische Daten

  • Stromversorgung: 100 - 240Vac, 50/60Hz
  • Leistungsaufnahme: 250W
  • LED-Leistung: 2 x 50W (kaltweiß), 2 x 50W (warmweiß) COB LEDs
  • Farbtemperatur: 3000K - 5600K
  • Abstrahlwinkel: 36°
  • Gewicht: 2,75 kg
  • Abmessungen: 118 x 220 x 220 mm

Praktische Hilfe

Typische Probleme

Kein Strom

Netzkabel und Sicherung prüfen. Bei wiederholtem Durchbrennen der Sicherung den Händler kontaktieren.

Kein Licht

Moduseinstellungen am Bedienfeld prüfen oder DMX-Einstellungen (Dimmer-Level, Blackout) kontrollieren.

Gerät reagiert nicht auf DMX

Prüfen, ob das Gerät im DMX-Modus ist, die richtige Adresse eingestellt ist, der Master-Dimmer nicht auf 0 steht und die DMX-Verkabelung korrekt ist.

Überhitzung / Abschaltung

Ausreichende Belüftung sicherstellen und sicherstellen, dass das Gerät nicht zu nah an einer Wärmequelle steht.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass der Aufstellungsort trocken und staubfrei ist.
  • Gewährleisten Sie eine ausreichende Luftzirkulation um das Gehäuse.
  • Prüfen Sie die DMX-Verkabelung bei Verwendung eines Controllers.
  • Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht.

Technische Daten in der Praxis

Farbtemperatur
Bereich von 3000K (warmweiß) bis 5600K (kaltweiß) für variable Lichtstimmungen.
Leistungsaufnahme
250W maximaler Stromverbrauch des Geräts.

Abbildungen und Diagramme

  • Das Bedienfeld auf der Rückseite enthält das LCD-Display, die Tasten MENU, UP, DOWN, ENTER.
  • Anschlüsse umfassen Power In/Out (Twist-and-Lock) sowie DMX In/Out (3-Pin XLR).

Modellkompatibilität

  • Das Gerät ist für den Betrieb mit 100-240V AC ausgelegt.
  • DMX-Steuerung erfordert ein symmetrisches XLR-Kabel.
