Bedienungsanleitung für QTX HPWash200 Bühnenblinder

Wichtige Informationen aus der Anleitung

Der QTX HPWash200 ist ein leistungsstarker 200W LED-Bühnenblinder. Vor der Inbetriebnahme ist es wichtig, das Gerät auf Transportschäden zu prüfen. Der Lieferumfang umfasst das Hauptgerät mit Halterung, ein UK-IEC-Netzkabel und die Bedienungsanleitung. Das Gerät darf nicht geöffnet werden, da es Hochspannung führt und nicht vom Benutzer repariert werden kann.

Montage und Aufstellung

• Verwenden Sie die mitgelieferte Halterung zur Befestigung an einem Stativ oder einer Lichttraverse.
• Bei einer Montage über Kopf ist zwingend eine zusätzliche Sicherheitsvorrichtung (Safety) zu verwenden.
• Stellen Sie sicher, dass das Gerät nicht in feuchten oder staubigen Umgebungen betrieben wird.
• Achten Sie auf eine ausreichende Luftzirkulation um das Gehäuse, um Überhitzung zu vermeiden.
• Gewährleisten Sie jederzeit einen freien Zugang zu den Bedienelementen und Anschlüssen.

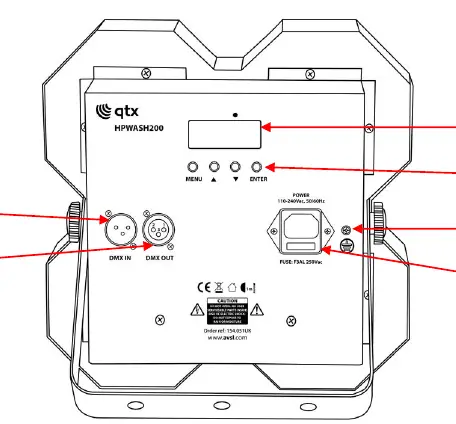

Bedienfeld und Anschlüsse

Die Rückseite des Geräts enthält alle notwendigen Schnittstellen:

• DMX IN/OUT: Anschlüsse für die DMX-Signalsteuerung.
• LCD-Display: Zur Anzeige und Navigation im Menü.
• Bedientasten: MENU, UP, DOWN, ENTER zur Konfiguration.
• Erdungsschraube: Darf nicht entfernt werden.
• IEC-Netzanschluss: Mit integrierter Sicherung.

Manuelle Steuerung

Drücken Sie die MENU-Taste, um in das Einstellungsmenü zu gelangen. Mit UP und DOWN navigieren Sie durch die Funktionen, und mit ENTER bestätigen Sie die Auswahl. Zu den Funktionen gehören:

• d0xx: DMX-Adresseneinstellungen (d001-d512).
• Auxx: Verschiedene Weißlicht-Sequenzen und Farbwechsel-Modi.
• Stxx: Auto-Master-Stroboskop-Einstellungen.
• SPxx: Geschwindigkeitseinstellungen für Auto-Modi.
• r0xx, G0xx, B0xx, W0xx: Manuelle Helligkeitseinstellung für die vier Weißlicht-Kanäle.

DMX-Betrieb

Um das Gerät per DMX zu steuern, verbinden Sie die DMX-Quelle mit dem DMX-Eingang. Das Gerät belegt 8 Kanäle:

• CH1: Master-Dimmer (0-255).
• CH2: Stroboskop (0-255).
• CH3: Makro-Effekte und Sound-Aktivierung.
• CH4: Geschwindigkeitsanpassung.
• CH5-CH8: Dimmer-Programme für die einzelnen Weißlicht-Kanäle.

Reinigung und Wartung

Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel. Verwenden Sie keine starken Lösungsmittel. Staubablagerungen an den Lüftungsgittern sollten regelmäßig mit einem Staubsauger entfernt werden.
