Elation Pixel Driver 1000IP Bedienungsanleitung - LED-Treiber...
Schnellstartanleitung und technisches Handbuch für den Elation Pixel Driver 1000IP. Erfahren Sie mehr über die Installation, DMX-Steuerung, Pixel-Modi, Daisy-Chaining und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Elation Pixel Driver 1000IP ist ein professionelles Gerät zur Ansteuerung von LED-Pixel-Systemen. Bitte beachten Sie, dass das Gerät keine vom Benutzer zu wartenden Teile enthält. Öffnen Sie das Gehäuse nicht, da dies zum Erlöschen der Garantie führt. Das Gerät ist IP65-zertifiziert (staubdicht und geschützt gegen Strahlwasser), jedoch nicht für das Eintauchen in Flüssigkeiten geeignet. Verwenden Sie bei hängender Montage immer ein Sicherheitskabel.
Installation
Das Gerät kann auf zwei Arten montiert werden:
- Rack-Montage: Verwenden Sie die mitgelieferten Rack-Winkel und befestigen Sie das Gerät an allen vier Punkten sicher im Rack.

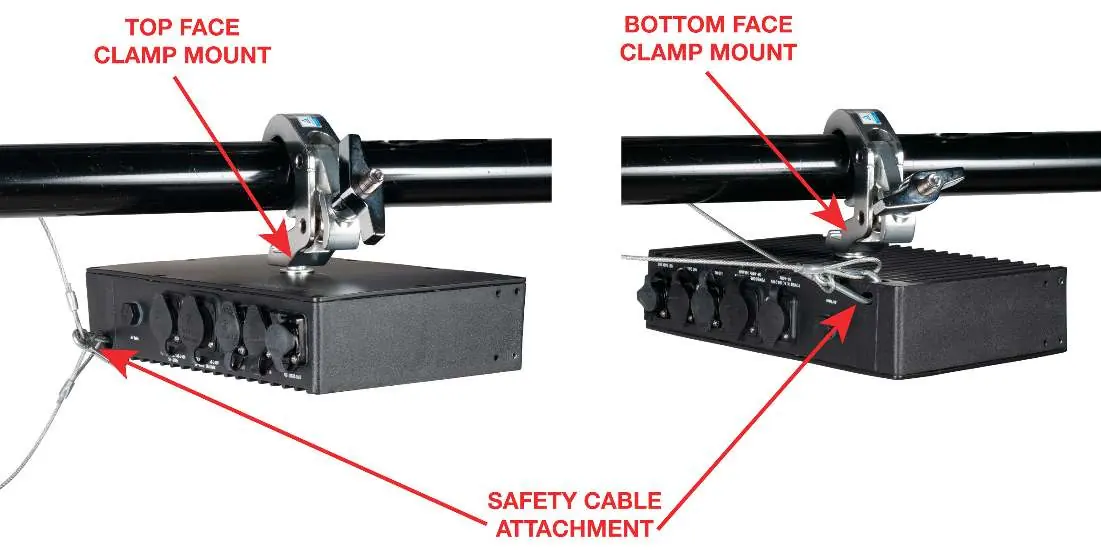

- Clamp-Montage: Nutzen Sie die Montagepunkte an der Ober- oder Unterseite für die Befestigung an Traversen. Verwenden Sie unbedingt ein Sicherheitskabel, um das Gerät gegen Herunterfallen zu sichern.
Halten Sie einen Mindestabstand von 1,5 m zu brennbaren Materialien ein und sorgen Sie für ausreichende Belüftung (ca. 15 cm Abstand zur Wand).
Verkabelung und Daisy-Chaining

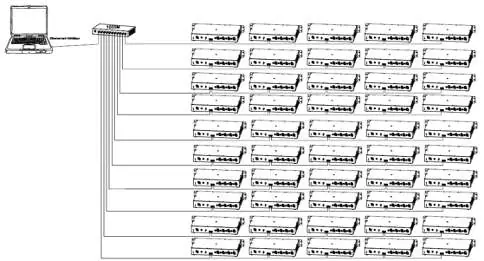

Sie können bis zu fünf (5) Pixel Driver 1000IP-Geräte direkt hintereinander schalten (Daisy-Chain). Wenn mehr Geräte benötigt werden, verwenden Sie einen Gigabit-Ethernet-Switch. Es sind maximal 10 Zweige vom Switch erlaubt, mit jeweils bis zu 5 Geräten pro Zweig (insgesamt maximal 50 Geräte). Beachten Sie die maximalen Kabellängen: Controller zu Gerät 18 m, Gerät zu Gerät 10 m, Gesamtlänge 30 m.
RGB-Pixel-Steuerungsmodi
Das Gerät ermöglicht die Anpassung der RGB-Pixel-Steuerung, um die Auflösung oder die Anzahl der benötigten DMX-Kanäle zu optimieren. Die Modi werden als "Gruppen x LEDs pro Gruppe" angegeben (z. B. 15x2 bedeutet 15 Gruppen mit je 2 LEDs). Jede Gruppe belegt 3 DMX-Kanäle (Rot, Grün, Blau).
Systemmenü und Bedienung
Die Bedienung erfolgt über das Display und vier Tasten:
- MODE: Durchblättern der Hauptmenüoptionen oder Rückkehr zum vorherigen Menü.
- SETUP: Auswahl einer Option oder Untermenü-Option.
- UP/DOWN: Anpassen der Werte in den Untermenüs.
Das Menü bietet Zugriff auf Einstellungen für Kling-Net, Art-Net, sACN, interne Programme, IP-Adressen, DMX-Universen und Display-Optionen (Hintergrundbeleuchtung, Ausrichtung).

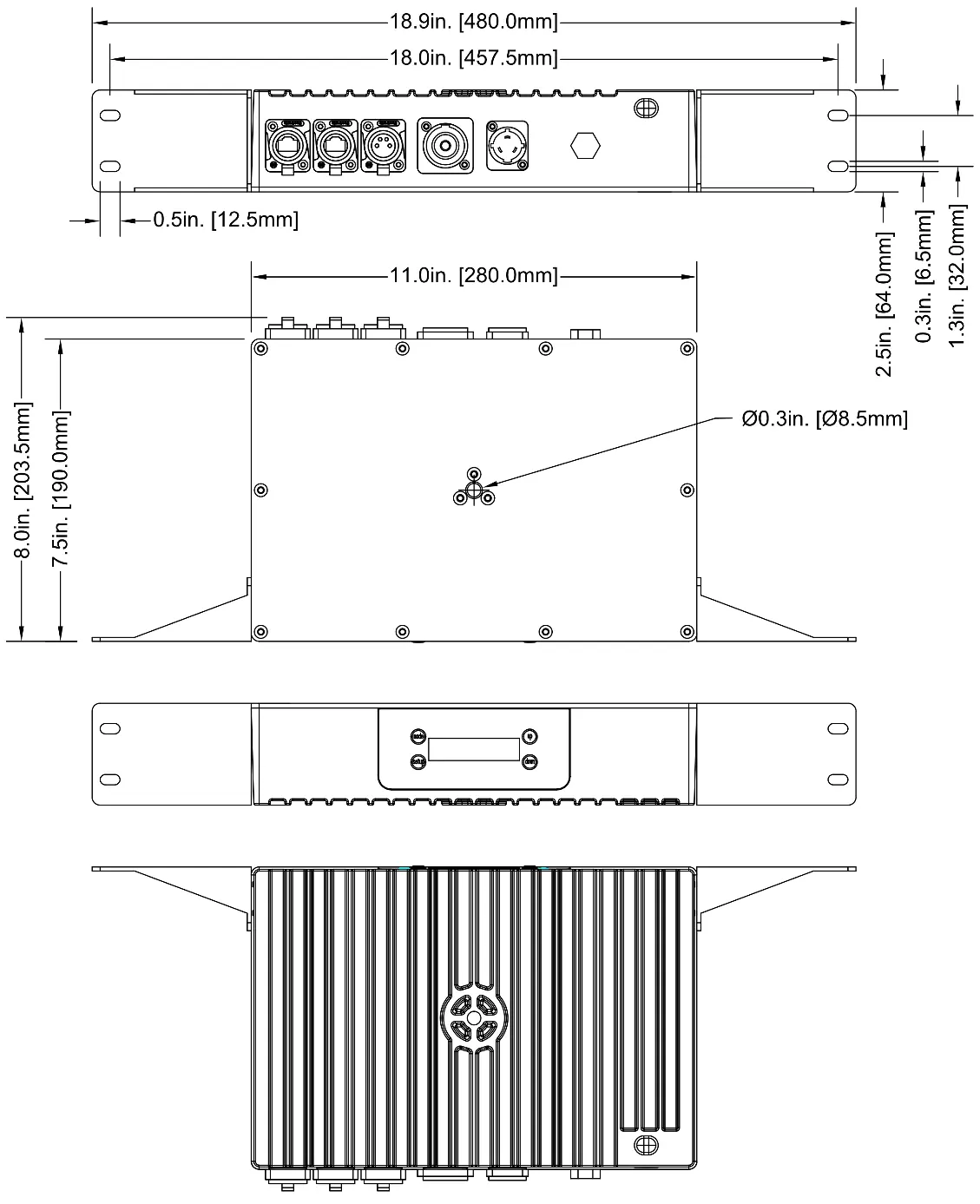

Technische Daten
Das Gerät unterstützt Art-Net, sACN und Kling-Net Protokolle. Es verfügt über 2 RJ45-Ethernet-Ports und 1 4-Pin Power/Data-Ausgang. Die Leistungsaufnahme beträgt maximal 200 W bei einer Eingangsspannung von 100-240 V (50/60 Hz). Das Gewicht beträgt 3,6 kg.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie die Stromversorgung und ob das IP65-Netzkabel korrekt eingerastet ist.
Daisy-Chain-Verbindung funktioniert nicht
Stellen Sie sicher, dass nicht mehr als 5 Geräte direkt hintereinander geschaltet sind.
Keine Steuerung möglich
Überprüfen Sie die DMX- oder Ethernet-Verbindung und stellen Sie sicher, dass das richtige Protokoll (Art-Net/sACN/Kling-Net) im Menü ausgewählt ist.
Vor der Verwendung
- Prüfen Sie, ob die lokale Netzspannung mit der Gerätespannung (100-240V) übereinstimmt.
- Stellen Sie sicher, dass das Gerät sicher montiert ist (Rack oder Klemme).
- Verwenden Sie bei hängender Montage zwingend ein Sicherheitskabel.
- Überprüfen Sie alle Kabel auf Beschädigungen.
- Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
Technische Daten in der Praxis
- 200W Max Power Consumption
- Maximale Leistungsaufnahme des Geräts unter Volllast.
- 16-AWG 4-pin
- Spezifikation für die verwendeten Daten-/Stromkabel zur Verbindung der Geräte.
Abbildungen und Diagramme
- Die Anleitung enthält ein Diagramm zur Rack-Montage (Seite 10).
- Ein Diagramm zur Clamp-Montage zeigt die korrekte Befestigung des Sicherheitskabels (Seite 11).
- Ein Verkabelungsplan illustriert die Daisy-Chain-Verbindung von bis zu 5 Geräten (Seite 12).
Modellkompatibilität
- Kompatibel mit Pixel Bar IP-Serie.
- Unterstützt Art-Net, sACN und Kling-Net Protokolle.
- Nicht an Dimmer-Packs anschließen.
