Bedienungsanleitung für Citronic HexaPAR 154.070UK LED-Scheinwerfer

Schnelle Hilfe für den Citronic HexaPAR 154.070UK LED-Scheinwerfer. Erfahren Sie alles über DMX-Steuerung, Menüeinstellungen, Fehlerbehebung und technische Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Citronic HexaPAR ist ein 40W RGBW COB LED-Scheinwerfer, der über ein integriertes Menü (Auto, Sound, Master/Slave) oder per DMX (5, 7 oder 9 Kanäle) gesteuert werden kann. S. 1

Wichtigste Schritte

Menünavigation: Drücken Sie 'MENU' zum Aufrufen, 'UP'/'DOWN' zum Navigieren und 'ENTER' zum Speichern. S. 2

Erste Inbetriebnahme

Gerät an Strom anschließen, sicherstellen, dass der Schalter auf 'On' steht und den gewünschten Modus (Auto, Sound, DMX) über das Menü wählen. S. 2

Probleme und Lösungen

Keine Reaktion auf DMX

Prüfen Sie DMX-Modus, DMX-Adresse, Master-Dimmer-Wert und Kabelverbindungen.

S. 4

Wartung und Reset

Gehäuse mit weichem Tuch und neutralem Reinigungsmittel reinigen; Lüftungsgitter mit Staubsauger von Staub befreien. S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistungsaufnahme	40W	Stromverbrauch des Geräts	S. 4
Gewicht	1.8kg	Gewicht des Scheinwerfers	S. 4

Wo es im PDF steht

Einleitung und Lieferumfang S. 1
Bedienfeld und Menü S. 2
DMX-Modus und Kanaltabellen S. 3, 4
Technische Daten und Fehlerbehebung S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Der Citronic HexaPAR ist ein kompakter LED-Scheinwerfer mit einer 40W RGBW COB-LED. Diese Anleitung beschreibt die Inbetriebnahme, die manuelle Steuerung über das integrierte Menü sowie die DMX-Konfiguration. Bitte beachten Sie, dass das Gerät nicht vom Benutzer reparierbar ist und bei Fehlfunktionen qualifiziertes Personal hinzugezogen werden muss.

Lieferumfang

1 x HexaPAR Scheinwerfer
1 x Dual-Montagebügel mit Rändelschrauben
1 x UK IEC-Netzkabel
1 x Bedienungsanleitung

Aufstellung und Reinigung

Aufstellung:

Halten Sie das Gerät von feuchten oder staubigen Umgebungen fern.
Sorgen Sie für eine ausreichende Luftzirkulation um das Gehäuse, um Überhitzung zu vermeiden.
Stellen Sie sicher, dass die Bedienelemente und Anschlüsse leicht zugänglich sind.

Reinigung:

Verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel für das Gehäuse.
Reinigen Sie die Lüftungsgitter regelmäßig mit einem Staubsauger, um Staubablagerungen zu entfernen.
Verwenden Sie keine starken Lösungsmittel.

Bedienung über das Menü

Die Steuerung erfolgt über das Bedienfeld auf der Rückseite:

MENU: Aufrufen des Einstellungsmenüs.
UP / DOWN: Navigation durch die Funktionen.
ENTER: Speichern der gewählten Einstellung.

Wichtige Menüfunktionen umfassen die DMX-Adressierung (Addr), Kanalauswahl (ChAn), Master/Slave-Modus (nASL/SLAv), statische Farbmodi (CoLo), Stroboskop-Effekte (Stro) und Auto-Modus (JUnP).

DMX-Steuerung

Der Scheinwerfer kann über ein DMX-Signal gesteuert werden. Verbinden Sie die DMX-Quelle mit dem DMX-Eingang (XLR). Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Das Gerät unterstützt 5, 7 oder 9 DMX-Kanäle. Wählen Sie den gewünschten Modus im Menü unter 'ChAn' aus.

Fehlerbehebung

Kein Strom: Prüfen Sie das IEC-Kabel und die Sicherung. Stellen Sie sicher, dass der Netzschalter auf 'On' steht.
Kein Licht: Überprüfen Sie die Einstellungen am Bedienfeld und die DMX-Konfiguration (Dimmer-Werte, Blackout).
Keine Reaktion auf DMX: Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die Adresse korrekt eingestellt ist und das DMX-Signal empfangen wird.
Überhitzung: Sorgen Sie für ausreichende Belüftung und halten Sie das Gerät von Wärmequellen fern.

Praktische Hilfe

Typische Probleme

Kein Strom

Prüfen Sie das IEC-Netzkabel, die Sicherung und ob der Netzschalter eingeschaltet ist.

Kein Lichtausgang

Überprüfen Sie die Einstellungen am Bedienfeld und stellen Sie sicher, dass der DMX-Controller nicht auf Blackout steht.

Gerät reagiert nicht auf DMX

Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die DMX-Adresse korrekt ist und die Kabelverbindungen intakt sind.

Überhitzung / Gerät schaltet ab

Stellen Sie sicher, dass die Belüftung nicht blockiert ist und das Gerät nicht zu nah an einer Wärmequelle steht.

Vor der Verwendung

Prüfen Sie den Lieferumfang auf Vollständigkeit.
Stellen Sie sicher, dass die Stromversorgung (100-240Vac) korrekt ist.
Achten Sie auf eine trockene und staubfreie Umgebung.
Sorgen Sie für ausreichende Belüftung um das Gehäuse.

Technische Daten in der Praxis

40W COB RGBW LED: Leistungsstarke LED-Einheit für Farbmischungen.
DMX-Kanäle (5, 7, 9): Verschiedene Modi zur Steuerung der Lichteffekte über DMX-Controller.
Abstrahlwinkel 40°: Der Winkel, in dem das Licht gestreut wird.
F3A Sicherung: Sicherungstyp für den Schutz des Geräts.

Abbildungen und Diagramme

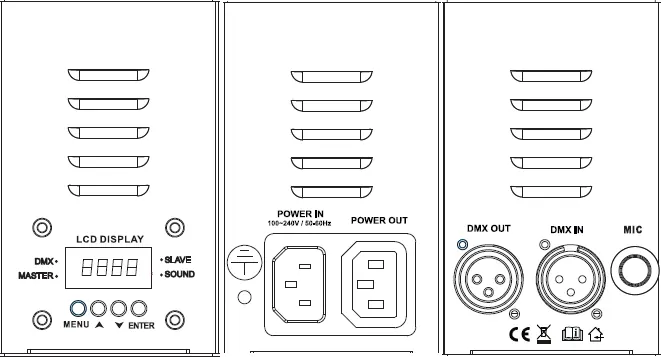

Das Bedienfeld enthält ein LCD-Display, Menütasten (Menu, Up, Down, Enter), Stromanschlüsse (Power In/Out) sowie DMX-Anschlüsse (In/Out) und ein Mikrofon für Sound-to-Light-Modus.

Modellkompatibilität

Das Gerät ist für den Betrieb mit DMX512-Controllern ausgelegt.
Stromversorgung über Standard-IEC-Kabel.
