Bedienungsanleitung für Citronic SpectraBox 154.056UK LED-Blinder und Stroboskop
Schnelle Hilfe und Bedienungsanleitung für den Citronic SpectraBox 154.056UK LED-Blinder. Erfahren Sie mehr über DMX-Modi, Menüeinstellungen, Montage und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Citronic SpectraBox wird über das rückseitige Bedienfeld (MENU, UP, DOWN, ENTER) gesteuert. Für den DMX-Betrieb wählen Sie 'd001' im Menü und stellen die entsprechende Startadresse ein. S. 2, 3
Wichtigste Schritte
- DMX-Modus aktivieren S. 3
- Werkseinstellungen aufrufen S. 3
Erste Inbetriebnahme
- Gerät montieren und an Strom anschließen. S. 2
- DMX-Signal anschließen (optional). S. 3
Probleme und Lösungen
Kein Strom
Netzspannung prüfen, Twist-and-Lock-Kabel auf festen Sitz prüfen.
S. 5
Unresponsive to DMX
DMX-Modus prüfen, DMX-Adresse prüfen, Kabel prüfen, Master-Dimmer prüfen.
S. 5Wartung und Reset
- Lüfter und Gehäuse reinigen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 110-240Vac, 50/60Hz | Betriebsspannung | S. 5 |
| Leistungsaufnahme | 240W | Stromverbrauch | S. 5 |
| DMX-Kanäle | 4, 11, 32, 39 | Anzahl der steuerbaren Kanäle | S. 5 |
Wo es im PDF steht
- Einleitung und Sicherheit S. 1
- Montage und Bedienung S. 2
- DMX-Modus und Einstellungen S. 3
- DMX-Kanal-Tabellen S. 4, 5
- Technische Daten und Fehlerbehebung S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

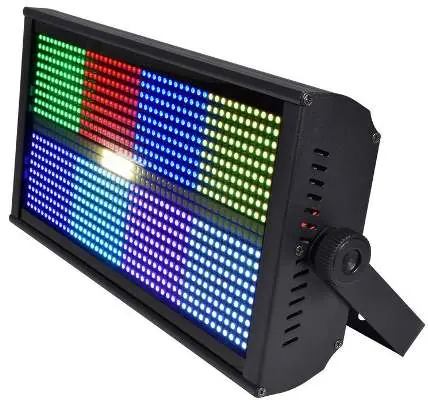

Die Citronic SpectraBox ist ein leistungsstarker 240W LED-Blinder und Stroboskop. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu beachten: Das Gerät darf nicht in feuchten Umgebungen verwendet werden. Bei Verschüttungen muss das Gerät vom Stromnetz getrennt und vollständig getrocknet werden, bevor es erneut verwendet wird. Das Gerät ist nicht vom Benutzer wartbar; öffnen Sie niemals das Gehäuse.
Lieferumfang
- 1 x SpectraBox Haupteinheit
- 1 x Montagehalterung mit Rändelschrauben
- 1 x Twist-and-Lock UK-Netzkabel
- 1 x Bedienungsanleitung
Aufstellung und Montage
- Verwenden Sie die mitgelieferte Montagehalterung zur Befestigung an einem Stativ oder einer Lichttraverse.
- Bei Überkopfmontage sind zusätzliche Sicherheitsbefestigungen zwingend erforderlich.
- Stellen Sie sicher, dass eine ausreichende Belüftung um das Gehäuse gewährleistet ist und die Lüftungsschlitze nicht blockiert werden.
- Richten Sie den LED-Ausgang nicht direkt in die Augen, um Verletzungen zu vermeiden.
Bedienung und Menüführung
Das Gerät verfügt über ein Bedienfeld mit LED-Anzeige. Nutzen Sie die Tasten MENU, UP, DOWN und ENTER zur Navigation:
- MENU: Aufrufen des Einstellungsmenüs.
- UP/DOWN: Navigation durch die Funktionen.
- ENTER: Bestätigen der Auswahl.
Über das Menü können DMX-Adressen (A001-A512) und Kanalmodi (CH04, CH11, CH32, CH39) konfiguriert werden. Zudem stehen RGB-Effekte (M000-M083) und Geschwindigkeitsanpassungen zur Verfügung.
DMX-Modus
Verbinden Sie die DMX-Signalquelle über ein symmetrisches XLR-Kabel mit dem DMX-Eingang. Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Wählen Sie im Menü 'd001', um den DMX-Modus zu aktivieren. Das 'd' auf dem Display blinkt, sobald ein DMX-Signal empfangen wird.
Werkseinstellungen
Um in den Werkseinstellungsmodus zu gelangen, halten Sie die MENU-Taste für 3 Sekunden gedrückt. Hier können Sie die Ausgangsleistung der Lampen, den Lüftermodus und Temperaturschutzpunkte anpassen. Zum Beenden halten Sie die MENU-Taste erneut 3 Sekunden lang gedrückt.
Reinigung und Wartung
- Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
- Verwenden Sie einen Staubsauger, um Staub von den Lüftungsgittern zu entfernen.
- Verwenden Sie keine starken Lösungsmittel.
Technische Daten
- Stromversorgung: 110-240Vac, 50/60Hz
- Leistungsaufnahme: 240W
- Sicherung: F2A
- LED-Typ: 864 Stk. RGB SMD5050, 96 Stk. Weiß SMD5050
- Abmessungen: 460 x 240 x 75mm
- Gewicht: 3,6kg
Fehlerbehebung
Bei Problemen prüfen Sie bitte:
- Kein Strom: Netzspannung und korrekten Sitz des Netzkabels prüfen.
- Kein Licht: Einstellungen am Bedienfeld und DMX-Controller prüfen.
- Keine Reaktion auf DMX: Prüfen, ob das Gerät im DMX-Modus ist (blinkendes 'A'), DMX-Adresse korrekt eingestellt ist und der Controller nicht auf 'Blackout' steht.
- Überhitzung: Ausreichende Belüftung sicherstellen.
Praktische Hilfe
Typische Probleme
Kein Strom
Prüfen Sie, ob die Netzspannung korrekt ist und das Twist-and-Lock-Netzkabel fest sitzt.
Kein Lichtausgang
Überprüfen Sie die Einstellungen am Bedienfeld und die DMX-Controller-Einstellungen (Dimmer-Level, Blackout).
Keine Reaktion auf DMX
Stellen Sie sicher, dass das Gerät im DMX-Modus ist (das 'A' auf dem Display muss blinken). Prüfen Sie die DMX-Adresse und die Kabelverbindungen.
Überhitzung / Gerät schaltet ab
Stellen Sie sicher, dass eine ausreichende Belüftung vorhanden ist und das Gerät nicht zu nah an einer Wärmequelle steht.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung korrekt ist.
- Stellen Sie sicher, dass das Netzkabel fest eingerastet ist.
- Verwenden Sie bei Überkopfmontage immer ein Sicherheitsseil.
- Achten Sie auf ausreichende Belüftung um das Gerät.
- Prüfen Sie, ob die Lüftungsschlitze frei von Staub sind.
Technische Daten in der Praxis
- Leistungsaufnahme
- 240W - Der maximale Stromverbrauch des Geräts.
Abbildungen und Diagramme
- Die Rückseite enthält Anschlüsse für Power In/Out (Twist-and-Lock), DMX In/Out (XLR), einen Lüfter, ein LED-Display und das Bedienfeld (MENU, UP, DOWN, ENTER).
Modellkompatibilität
- Das Gerät ist mit DMX-Controllern kompatibel.
- Unterstützt Master/Slave-Betrieb für synchronisierte Lichtshows.
