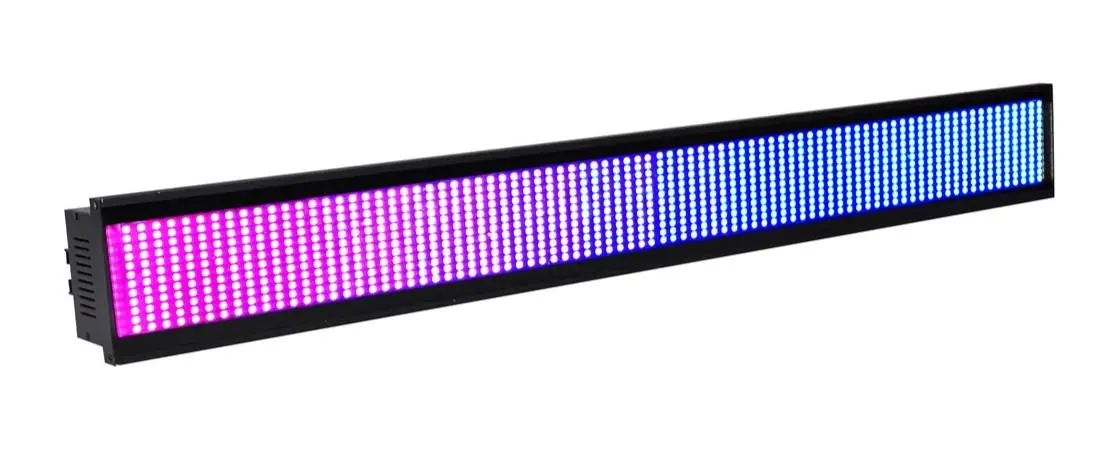

Bedienungsanleitung für Citronic SpectraBar 154.057UK LED-Blinder und Stroboskop-Leiste
Erfahren Sie, wie Sie den Citronic SpectraBar 154.057UK LED-Blinder und Stroboskop-Leiste sicher installieren, über das Bedienfeld steuern und per DMX konfigurieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Citronic SpectraBar wird über das rückseitige Bedienfeld (MENU, UP, DOWN, ENTER) konfiguriert. Für DMX-Betrieb wählen Sie den Modus 'd001' und stellen die gewünschte Startadresse sowie den Kanalmodus (5, 9, 36, 49 oder 144) ein. S. 2, 3
Wichtigste Schritte
- DMX-Modus einstellen S. 3
Probleme und Lösungen
Kein Strom
Netzspannung prüfen, Twist-and-Lock-Kabel kontrollieren.
S. 7
DMX reagiert nicht
DMX-Modus prüfen, Adresse kontrollieren, Kabel prüfen.
S. 7Wartung und Reset
- Reinigung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 110-240Vac, 50/60Hz | Betriebsspannung | S. 6 |
| Leistungsaufnahme | 800W | Stromverbrauch | S. 6 |
| LED-Typ | 1080pcs RGB SMD5050 LEDs | Lichtquelle | S. 6 |
Wo es im PDF steht
- Einleitung und Sicherheit S. 1
- Aufstellung und Bedienung S. 2
- DMX-Modi und Kanaltabellen S. 3, 4, 5, 6
- Technische Daten und Fehlerbehebung S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Citronic SpectraBar ist ein leistungsstarker 800W LED-Blinder und Stroboskop. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu beachten: Das Gerät enthält Hochspannung und ist nicht vom Benutzer zu warten. Bei Verschütten von Flüssigkeiten das Gerät sofort vom Strom trennen und trocknen lassen. Das Gerät darf nicht in feuchten oder staubigen Umgebungen betrieben werden.
Produktbeschreibung
Der SpectraBar bietet verschiedene Lichteffekte, Stroboskop-Funktionen und Washes. Er verfügt über integrierte automatische Programme, Sound-to-Light-Modi sowie eine präzise DMX-Steuerung. Das Gehäuse ist aus Metall gefertigt und verfügt über eine aktive Lüfterkühlung.
Aufstellung und Montage
- Verwenden Sie die mitgelieferte Montagehalterung zur Befestigung an einem Stativ oder einer Traverse.
- Bei Überkopfmontage sind zusätzliche Sicherheitsbefestigungen zwingend erforderlich.
- Stellen Sie eine ausreichende Luftzirkulation um das Gehäuse sicher.
- Richten Sie den LED-Ausgang nicht direkt in die Augen, um Verletzungen zu vermeiden.
Bedienung und Steuerung
Die Steuerung erfolgt über das rückseitige Bedienfeld mit LCD-Display:
- MENU: Aufrufen des Einstellungsmenüs.
- UP / DOWN: Navigation durch die Funktionen.
- ENTER: Bestätigung der Auswahl.
Verfügbare Modi umfassen Auto-Modus, DMX512, Show-Modi (87 Programme), Musik-Modus (Sound-to-Light), Slave-Modus, Dimmer-Einstellungen und Farbauswahl.
DMX-Modus
Zum Betrieb per DMX verbinden Sie die Signalquelle mit dem DMX-Eingang (XLR). Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Wählen Sie im Menü d001, um die Startadresse und den Kanalmodus (5, 9, 36, 49 oder 144 Kanäle) einzustellen. Ein blinkendes 'd' im Display signalisiert den Empfang eines DMX-Signals.
Reinigung und Wartung
- Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
- Verwenden Sie einen Staubsauger, um die Lüftungsgitter von Staub und Ablagerungen zu befreien.
- Verwenden Sie keine starken Lösungsmittel.
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Kein Strom: Netzspannung prüfen, Steckdose kontrollieren, Twist-and-Lock-Kabel auf korrekten Sitz prüfen.
- Kein Licht: Moduseinstellungen am Bedienfeld prüfen, DMX-Einstellungen (Dimmer, Blackout) kontrollieren.
- DMX reagiert nicht: DMX-Modus aktiv? DMX-Adresse korrekt? Kabelverbindungen prüfen.
- Überhitzung: Ausreichende Belüftung sicherstellen, Abstand zu Wärmequellen vergrößern.
Technische Daten
- Stromversorgung: 110-240Vac, 50/60Hz
- Leistungsaufnahme: 800W
- LED-Typ: 1080pcs RGB SMD5050 LEDs
- Abstrahlwinkel: 135°
- Abmessungen: 117 x 80 x 1000mm
- Gewicht: 5.5kg
Praktische Hilfe
Typische Probleme
Kein Strom
Netzspannung prüfen, Steckdose kontrollieren und sicherstellen, dass das Twist-and-Lock-Stromkabel korrekt angeschlossen ist.
Kein Lichtausgang
Moduseinstellungen am Bedienfeld prüfen und DMX-Controller-Einstellungen (Dimmer-Level, Blackout) kontrollieren.
Gerät reagiert nicht auf DMX
Sicherstellen, dass das Gerät im DMX-Modus ist (das 'A' auf dem Display sollte blinken). DMX-Adresse und Kabelverbindungen prüfen.
Überhitzung / Gerät schaltet ab
Ausreichende Belüftung sicherstellen und prüfen, ob das Gerät zu nah an einer Wärmequelle steht.
Vor der Verwendung
- Netzspannung und Steckdose prüfen.
- Twist-and-Lock-Stromkabel fest anschließen.
- Montagehalterung sicher an Stativ oder Traverse befestigen.
- Bei Überkopfmontage Sicherheitsseil verwenden.
- Ausreichende Belüftung um das Gerät sicherstellen.
- DMX-Modus und Adresse vor Inbetriebnahme konfigurieren.
Technische Daten in der Praxis
- Leistungsaufnahme
- 800W - Erfordert eine stabile Stromversorgung.
- Abstrahlwinkel
- 135° - Breiter Ausleuchtungswinkel für Blinder-Effekte.
Abbildungen und Diagramme
- Das rückseitige Bedienfeld enthält Anschlüsse für Power In/Out (Twist-and-Lock) und DMX In/Out (XLR).
- Das Bedienfeld umfasst die Tasten MENU, UP, DOWN und ENTER zur Konfiguration.
- Ein LCD-Display zeigt den aktuellen Status und die Menüpunkte an.
Modellkompatibilität
- Kompatibel mit DMX512-Controllern.
- Master/Slave-Betrieb möglich durch Durchschleifen des DMX-Signals.
- Stromversorgung über Twist-and-Lock-Anschlüsse.
