Bedienungsanleitung Citronic Matrix Bar Pro 154.052UK LED-Lichtleiste

Wichtige Informationen aus der Anleitung

Die Citronic Matrix Bar Pro ist eine LED-Lichtleiste mit 200 SMD-LEDs, die für professionelle Lichteffekte konzipiert ist. Sie kann über ein integriertes digitales Bedienfeld, DMX512 oder Art-Net gesteuert werden. Vor der Inbetriebnahme ist sicherzustellen, dass die Netzspannung korrekt ist und das Gerät nicht in feuchten oder staubigen Umgebungen betrieben wird.

Lieferumfang

• 1 x Matrix Bar Pro Haupteinheit
• 1 x Stativ
• 1 x Twist-and-Lock Netzkabel (UK)
• 1 x 1m RJ45-Kabel
• 2 x Schnellspann-Montagehalterungen
• 1 x Vertikale Montagehalterung
• 2 x Inbusschlüssel

Montage und Aufstellung

Das Gerät kann auf dem mitgelieferten Stativ montiert oder mittels der Halterungen an einer Traverse oder Wand befestigt werden. Bei Überkopfmontage sind zwingend sekundäre Sicherheitsbefestigungen zu verwenden. Achten Sie auf ausreichende Belüftung um das Gehäuse und freien Zugang zu den Anschlüssen.

Bedienung und Menü

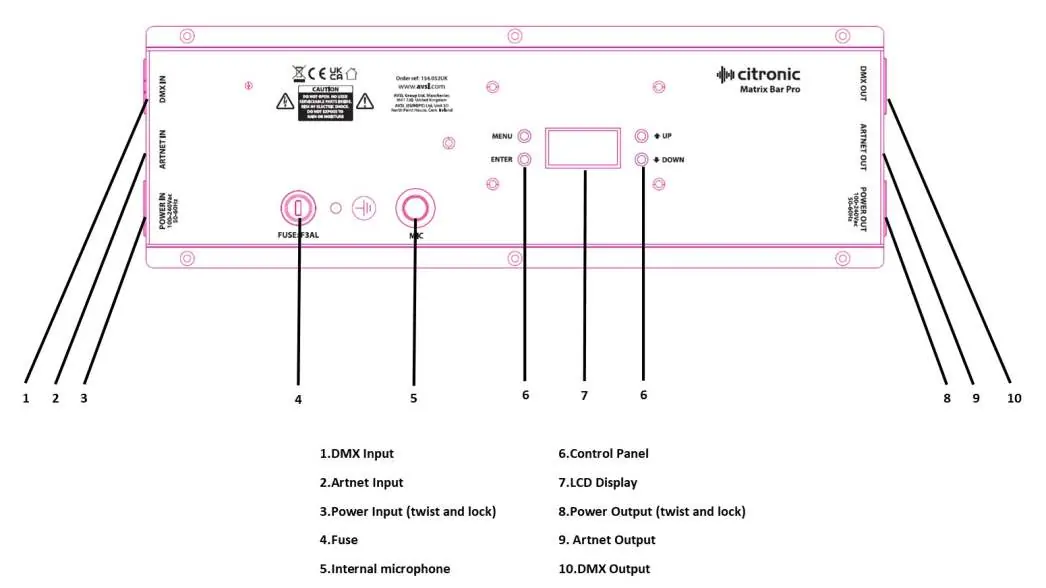

Die Steuerung erfolgt über das rückseitige Bedienfeld mit den Tasten MENU, UP, DOWN und ENTER. Mit MENU gelangen Sie in das Einstellungsmenü, UP/DOWN navigieren durch die Optionen und ENTER bestätigt die Auswahl.

Wichtige Menüfunktionen

• DMX-Modus: Einstellung der DMX-Startadresse (A001-512) und Kanalmodus (3, 5, 17, 80 oder 120 Kanäle).
• Art-Net-Modus: Aktivierung über das Menü, Konfiguration von Universe, IP-Adresse und Subnetzmaske.
• Stand-Alone-Modus: Zugriff auf Auto-Programme, statische Farben, Stroboskop-Effekte und Sound-Aktivierung.
• Erweiterte Einstellungen: Sprachwahl, Display-Invertierung, Display-Timeout und Service-Passwort (055).

DMX- und Art-Net-Steuerung

Für den DMX-Betrieb verbinden Sie den Controller mit dem DMX IN-Anschluss mittels eines symmetrischen XLR-Kabels. Weitere Geräte können in Reihe geschaltet werden (Daisy-Chain). Für Art-Net verwenden Sie den Art-Net IN-Anschluss mit einem Cat5e- oder Cat6-Netzwerkkabel.

Reinigung und Wartung

Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel. Verwenden Sie keine starken Lösungsmittel. Das Gerät ist nicht vom Endbenutzer wartbar; bei Defekten ist qualifiziertes Personal hinzuzuziehen.

Fehlerbehebung

• Kein Strom: Prüfen Sie die Netzspannung, die Steckdose und den korrekten Sitz des Twist-and-Lock-Netzkabels. Überprüfen Sie die externe Sicherung.
• Kein Licht: Überprüfen Sie die Einstellungen im Bedienfeld und die DMX-Konfiguration (Dimmer-Werte, Blackout).
• Keine Reaktion auf DMX: Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die richtige Adresse eingestellt ist und das Signal empfangen wird (A blinkt). Prüfen Sie die Kabelverbindungen.
• Überhitzung: Sorgen Sie für ausreichende Belüftung und halten Sie das Gerät von Wärmequellen fern.
