Bedienungsanleitung für QTX PAR-186 LED-Scheinwerfer

Erfahren Sie, wie Sie den QTX PAR-186 LED-Scheinwerfer bedienen, DMX-Modi einstellen und Fehler beheben. Vollständiger Leitfaden zur Installation und Steuerung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der QTX PAR-186 ist ein LED-Scheinwerfer, der manuell, per Sound-Aktivierung oder über DMX (6 oder 10 Kanäle) gesteuert werden kann. Er verfügt über 12x 15W 6-in-1 COB LEDs. S. 1, 3

Wichtigste Schritte

  • Menünavigation: MENU drücken, mit UP/DOWN navigieren, mit ENTER bestätigen. S. 2

Erste Inbetriebnahme

  • Gerät montieren, an Strom anschließen und über das Menü den gewünschten Modus (d001 für 6CH, A001 für 10CH) wählen. S. 2, 3

Probleme und Lösungen

Unresponsive to DMX

Check DMX address, ensure unit is in DMX mode, check DMX controller settings (not in blackout), check cables.

S. 4

Wartung und Reset

  • Reinigung der Lüftungsgitter mit Staubsauger, Gehäuse mit weichem Tuch und neutralem Reiniger abwischen. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Power supply 90-240Vac, 50/60Hz Betriebsspannung S. 4
Power consumption 180W Leistungsaufnahme S. 4
Fuse rating F3A Sicherungstyp S. 4

Wo es im PDF steht

  • Einleitung und Sicherheit S. 1
  • Installation und Bedienfeld S. 2
  • DMX-Modi und Kanaltabellen S. 3
  • Technische Daten und Fehlerbehebung S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
QTX PAR-186 LED-Scheinwerfer Seite 1 Rückseite des Geräts mit Bedienelementen und Anschlüssen Seite 2

Wichtige Informationen aus der Anleitung

Der QTX PAR-186 ist ein leistungsstarker LED-Scheinwerfer mit 12x 15W 6-in-1 COB LEDs. Das Gerät ist für den Innenbereich konzipiert und darf nicht Feuchtigkeit oder Regen ausgesetzt werden. Öffnen Sie niemals das Gehäuse, da im Inneren Hochspannung herrscht. Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden.

QTX PAR-186 LED-Scheinwerfer

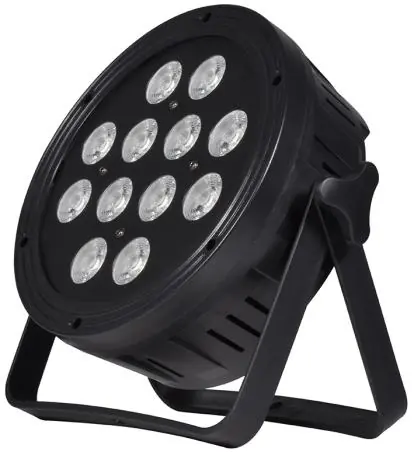

QTX PAR-186 LED-Scheinwerfer

Installation und Platzierung

  • Verwenden Sie den mitgelieferten Montagebügel zur Befestigung an einem Stativ oder einer Traverse.
  • Stellen Sie sicher, dass das Gerät ausreichend belüftet ist und nicht in der Nähe von Wärmequellen betrieben wird.
  • Halten Sie das Gerät von staubigen oder feuchten Umgebungen fern.
  • Sorgen Sie für einen freien Zugang zu den Anschlüssen und Bedienelementen auf der Rückseite.

Bedienung und Steuerung

Die Steuerung erfolgt über das Bedienfeld auf der Rückseite:

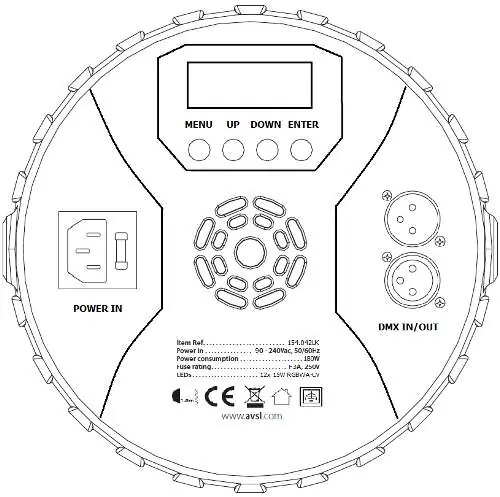

Rückseite des Geräts mit Bedienelementen und Anschlüssen
Rückseite des Geräts mit Bedienelementen und Anschlüssen
  • MENU: Aufrufen des Einstellungsmenüs.
  • UP / DOWN: Navigation durch die Funktionen.
  • ENTER: Speichern der gewählten Einstellung.

Das Gerät bietet manuelle Steuerung, interne Automatikprogramme, Sound-Aktivierung sowie DMX-Steuerung.

DMX-Modus

Um den DMX-Modus zu nutzen, verbinden Sie das DMX-Signal über ein XLR-Kabel mit dem DMX-Eingang. Über den DMX-Ausgang können weitere Geräte in Reihe geschaltet werden. Wählen Sie im Menü den gewünschten Modus:

  • d001: 6-Kanal-Modus (RGBWA-UV Dimmer).
  • A001: 10-Kanal-Modus (Master-Dimmer, Farben, Strobe, Automatik-Modi).

Bestätigen Sie die Startadresse mit der ENTER-Taste.

Reinigung und Wartung

  • Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
  • Verwenden Sie keine starken Lösungsmittel.
  • Entfernen Sie Staub und Ablagerungen an den Lüftungsgittern regelmäßig mit einem Staubsauger.

Fehlerbehebung

  • Kein Strom: Prüfen Sie die Netzspannung und die Sicherung (F3A).
  • Kein Licht: Überprüfen Sie die Einstellungen am Bedienfeld und die DMX-Signale.
  • Keine Reaktion auf DMX: Prüfen Sie, ob das Gerät im DMX-Modus ist, die Adresse korrekt eingestellt ist und das DMX-Kabel intakt ist.

Technische Daten

  • Stromversorgung: 90-240Vac, 50/60Hz
  • Leistungsaufnahme: 180W
  • LEDs: 12x 15W RGBWA-UV
  • Abstrahlwinkel: 25 Grad
  • Gewicht: 1,25 kg

Praktische Hilfe

Typische Probleme

Keine Reaktion auf DMX-Steuerung

Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die DMX-Adresse korrekt eingestellt ist und der Controller nicht auf 'Blackout' steht.

Gerät schaltet sich ab (Überhitzung)

Stellen Sie sicher, dass das Gerät ausreichend belüftet ist und nicht zu nah an Wärmequellen steht.

Kein Lichtausgang

Prüfen Sie die Einstellungen am Bedienfeld und die DMX-Werte (Master-Dimmer).

Vor der Verwendung

  • Lieferumfang prüfen (Gerät, Montagebügel, Netzkabel)
  • Sichtprüfung auf Transportschäden
  • Montagebügel sicher an Stativ oder Traverse befestigen
  • Stromversorgung (90-240V) sicherstellen
  • DMX-Kabel für Steuerung bereithalten

Technische Daten in der Praxis

Abstrahlwinkel
25 Grad für einen fokussierten Lichtkegel.

Abbildungen und Diagramme

  • Rückseite: 1. Menütasten, 2. Stromanschluss (IEC), 3. LCD-Display, 4. DMX-Eingang, 5. DMX-Ausgang.

Modellkompatibilität

  • Kompatibel mit Standard-DMX512-Controllern.
  • Stromanschluss über Standard-IEC-Kaltgerätekabel.
