Bedienungsanleitung für QTX SpectraWash 154.055UK LED-Blinder und Stroboskop

Wichtige Informationen aus der Anleitung

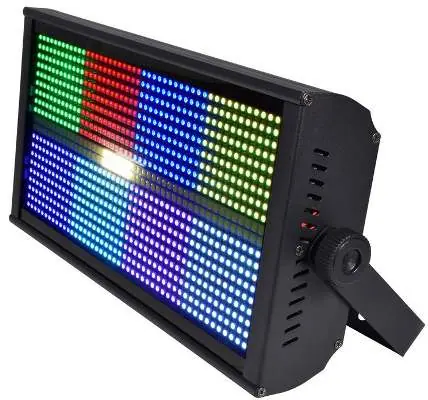

Der QTX SpectraWash 154.055UK ist ein leistungsstarker 240W LED-Blinder und Stroboskop für den Bühneneinsatz. Bitte beachten Sie, dass das Gerät nicht vom Benutzer gewartet oder repariert werden kann. Öffnen Sie niemals das Gehäuse, da im Inneren Hochspannung herrscht. Bei Verschüttungen trennen Sie das Gerät sofort vom Stromnetz und lassen Sie es vollständig trocknen, bevor es von qualifiziertem Personal überprüft wird.

Produktbeschreibung

Das Gerät verfügt über ein Ganzmetallgehäuse mit Lüfterkühlung. Es bietet verschiedene integrierte automatische Programme, Sound-to-Light-Modi sowie eine präzise Steuerung über DMX. Die Stromanschlüsse sind als professionelle Twist-and-Lock-Stecker ausgeführt.

Montage und Aufstellung

• Verwenden Sie die mitgelieferte Halterung zur Befestigung an einem Stativ oder einer Traverse.
• Bei einer Überkopfmontage sind zwingend zusätzliche Sicherheitsbefestigungen zu verwenden.
• Achten Sie auf eine ausreichende Belüftung um das Gehäuse herum und halten Sie die Lüftungsschlitze frei von Staub.
• Vermeiden Sie feuchte oder staubige Umgebungen.
• Richten Sie den LED-Ausgang nicht direkt in die Augen, um Verletzungen zu vermeiden.

Bedienung und Steuerung

Die Steuerung erfolgt über das Bedienfeld auf der Rückseite:

• MENU: Aufrufen des Einstellungsmenüs.
• UP / DOWN: Navigation durch die Funktionen.
• ENTER: Bestätigung der Einstellungen.

Über das Menü können DMX-Adressen (A001-A512) und Kanalmodi (CH04, CH11, CH32, CH39) konfiguriert werden.

DMX-Modus

Um den DMX-Modus zu nutzen, verbinden Sie die DMX-Signalquelle über ein XLR-Kabel mit dem DMX-Eingang. Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Wählen Sie im Menü 'd001' und bestätigen Sie die Startadresse und den Kanalmodus. Sobald ein DMX-Signal empfangen wird, blinkt das 'd' auf dem LED-Display.

Werkseinstellungen

Um in den Werkseinstellungsmodus zu gelangen, halten Sie die MENU-Taste für 3 Sekunden gedrückt. Hier können Sie die Ausgangsleistung der Lampen, Lüftereinstellungen und Temperaturschutzpunkte anpassen. Verlassen Sie den Modus durch erneutes Drücken der MENU-Taste für 3 Sekunden.

Reinigung und Wartung

• Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
• Verwenden Sie einen Staubsauger, um die Lüftungsgitter von Staub und Ablagerungen zu befreien.
• Verwenden Sie keine starken Lösungsmittel.

Fehlerbehebung

• Kein Strom: Prüfen Sie die Netzspannung und den korrekten Sitz des Twist-and-Lock-Netzkabels.
• Kein Licht: Überprüfen Sie die Einstellungen am Bedienfeld und die DMX-Controller-Einstellungen (Dimmer-Level, Blackout).
• Keine Reaktion auf DMX: Stellen Sie sicher, dass das Gerät im DMX-Modus ist, das 'A' auf dem Display blinkt und die DMX-Adresse korrekt eingestellt ist.
• Überhitzung: Sorgen Sie für ausreichende Belüftung und stellen Sie das Gerät nicht in die Nähe von Wärmequellen.
