Bedienungsanleitung für Citronic CosmoPAR 7x40W COB LED RGBW PAR-Scheinwerfer

Schnelle Hilfe und Bedienungsanleitung für den Citronic CosmoPAR 7x40W COB LED RGBW PAR-Scheinwerfer. Erfahren Sie mehr über DMX-Steuerung, Menüeinstellungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Citronic CosmoPAR ist ein 7x40W COB LED RGBW PAR-Scheinwerfer. Er kann manuell über das LCD-Display oder per DMX (6, 9, 21 oder 30 Kanäle) gesteuert werden. S. 1, 2, 3

Wichtigste Schritte

  • DMX-Modus aktivieren S. 3
  • Reinigung der Lüftungsgitter S. 2

Erste Inbetriebnahme

  • Anschluss an Stromnetz S. 2

Probleme und Lösungen

Kein Strom

Netzkabel und Sicherung prüfen.

S. 10
Kein Licht

Moduseinstellungen und DMX-Controller-Einstellungen prüfen.

S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 100 - 240Vac, 50/60Hz Betriebsspannung S. 10
Sicherung F5A Sicherungswert S. 10
Abmessungen 159 x 215 x 200mm Gerätegröße S. 10

Wo es im PDF steht

  • Bedienfeld und Anschlüsse S. 2
  • Menüstruktur S. 3
  • DMX-Kanal-Tabellen S. 4, 5, 6, 7
  • Technische Daten S. 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschlüsse und Bedienelemente auf der Rückseite Seite 2 Menüoptionen und Einstellungen Seite 3 DMX-Kanal-Tabelle (6 Kanäle) Seite 4

Wichtige Informationen aus der Anleitung

Der Citronic CosmoPAR ist ein robuster PAR-Scheinwerfer mit 7x 40W RGBW COB-LEDs. Dieses Dokument enthält Anweisungen zur sicheren Bedienung, DMX-Konfiguration und Wartung. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, da Schäden durch unsachgemäßen Gebrauch nicht von der Garantie abgedeckt sind.

Lieferumfang

  • 1x CosmoPAR Haupteinheit
  • 1x UK Twist-and-Lock Netzkabel
  • 1x Bedienungsanleitung

Aufstellung und Reinigung

Aufstellung: Halten Sie das Gerät von feuchten oder staubigen Umgebungen fern. Sorgen Sie für eine ausreichende Luftzirkulation um das Gehäuse und stellen Sie sicher, dass die Bedienelemente und Anschlüsse leicht zugänglich sind.

Reinigung: Verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel, um das Gehäuse bei Bedarf zu reinigen. Nutzen Sie einen Staubsauger, um die Lüftungsgitter von Staub oder Ablagerungen zu befreien. Verwenden Sie keine starken Lösungsmittel.

Bedienfeld und manuelle Steuerung

Das Gerät verfügt über ein LCD-Display und vier Tasten (MENU, UP, DOWN, ENTER) auf der Rückseite. Drücken Sie "MENU", um das Einstellungsmenü aufzurufen, navigieren Sie mit "UP" und "DOWN" und bestätigen Sie mit "ENTER".

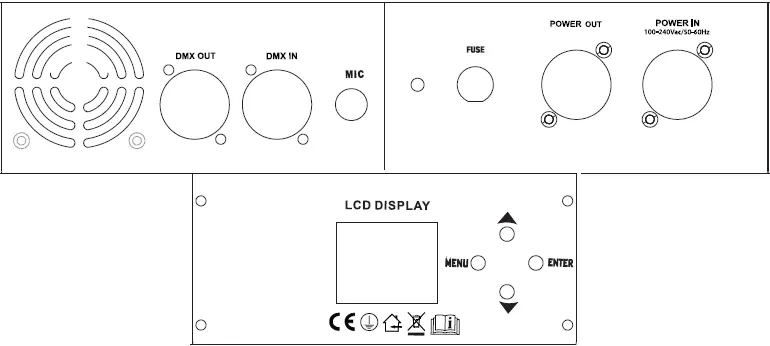

Anschlüsse und Bedienelemente auf der Rückseite
Anschlüsse und Bedienelemente auf der Rückseite

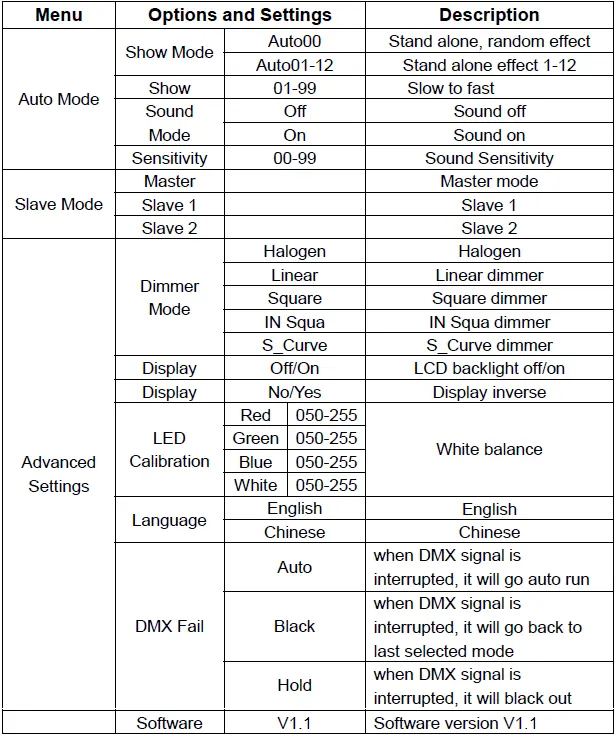

Menüoptionen und Einstellungen
Menüoptionen und Einstellungen

DMX-Modus

Der CosmoPAR kann über ein DMX-Signal gesteuert werden. Verbinden Sie die DMX-Quelle über ein symmetrisches XLR-Kabel mit dem DMX-Eingang. Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Wählen Sie im Menü "Addr", um die DMX-Startadresse einzustellen. Das Gerät unterstützt 6, 9, 21 oder 30 DMX-Kanäle.

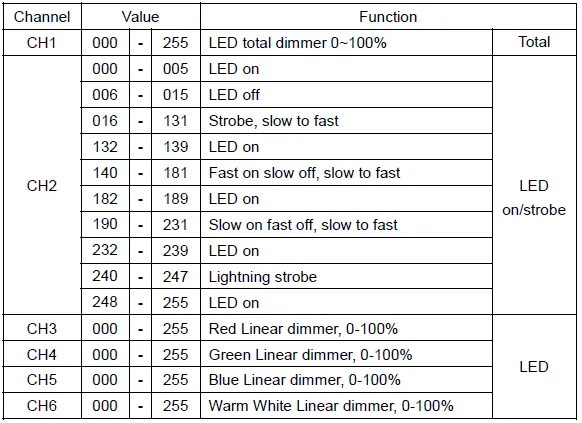

DMX-Kanal-Tabelle (6 Kanäle)
DMX-Kanal-Tabelle (6 Kanäle)

Sicherheitshinweise

Das Gerät enthält Hochspannung. Öffnen Sie niemals das Gehäuse. Das Produkt ist nicht vom Endbenutzer wartbar oder reparierbar. Bei Verschütten von Flüssigkeiten trennen Sie das Gerät sofort vom Stromnetz und lassen Sie es natürlich trocknen, bevor es von qualifiziertem Personal überprüft wird.

Praktische Hilfe

Typische Probleme

Kein Strom (Netz)

Überprüfen Sie das Netzkabel und die Sicherung. Stellen Sie sicher, dass der Netzschalter auf 'On' steht.

Kein Lichtausgang

Überprüfen Sie die Einstellungen im Bedienfeld und die DMX-Einstellungen am Controller (Dimmer-Level, Blackout).

Keine Reaktion auf DMX

Stellen Sie sicher, dass sich das Gerät im DMX-Modus befindet, die DMX-Adresse korrekt ist und das Signal empfangen wird (DMX-Adresse leuchtet).

Überhitzung / Abschaltung

Sorgen Sie für ausreichende Belüftung und stellen Sie sicher, dass das Gerät nicht zu nah an einer Wärmequelle steht.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass das Gerät in einer trockenen, staubfreien Umgebung aufgestellt wird.
  • Prüfen Sie, ob eine ausreichende Belüftung gewährleistet ist.
  • Vergewissern Sie sich, dass die Sicherung (F5A) intakt ist.
  • Verbinden Sie das Gerät korrekt mit der Stromquelle und ggf. dem DMX-Controller.

Technische Daten in der Praxis

Leistungsaufnahme
260W
Abstrahlwinkel
40°

Abbildungen und Diagramme

  • Die Rückseite enthält DMX IN/OUT (3-Pin XLR) für die Signalsteuerung.
  • Power IN/OUT (Twist-and-Lock) ermöglicht das Durchschleifen der Stromversorgung.
  • Das LCD-Display und die Tasten (MENU, ENTER, UP, DOWN) dienen der Konfiguration.
  • Ein eingebautes Mikrofon ermöglicht Sound-to-Light-Funktionen.

Modellkompatibilität

  • Das Gerät ist für den Innenbereich konzipiert.
  • DMX-Steuerung erfordert ein symmetrisches XLR-Kabel.
