Installationsanleitung für Anolis DIVINE 60 UV LED-Leuchte
Detaillierte Installationsanleitung für die Anolis DIVINE 60 UV LED-Leuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und einstellen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anolis DIVINE 60 UV muss von einem qualifizierten Elektriker installiert werden. Die Leuchte ist ein Gerät der Schutzklasse 1 und muss geerdet sein. S. 2
Wichtigste Schritte
- Kabelanschluss durchführen S. 3
- Kopfposition einstellen S. 6
Probleme und Lösungen
Undichte Kabelverschraubung
Verwenden Sie Loctite 5331 und 577 bei der Installation.
S. 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kabeltyp | 5-adrig Flamar Li9YC11Y | Empfohlenes Kabel für Strom und DMX | S. 3 |
Wo es im PDF steht
- Installation S. 2, 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Anolis DIVINE 60 UV LED-Leuchte. Die Installation darf ausschließlich von einem qualifizierten Elektriker unter Einhaltung aller nationalen und lokalen elektrischen Vorschriften und Baubestimmungen durchgeführt werden.
Sicherheitshinweise
- Das Gerät entspricht der Schutzklasse 1 und muss zwingend geerdet werden.
- Stellen Sie sicher, dass alle Kabelverschraubungen korrekt installiert sind, um die Wasserdichtigkeit zu gewährleisten.
- Verwenden Sie für die Montage geeignete Befestigungsmittel für den jeweiligen Untergrund.
Kabelanschluss und Verkabelung

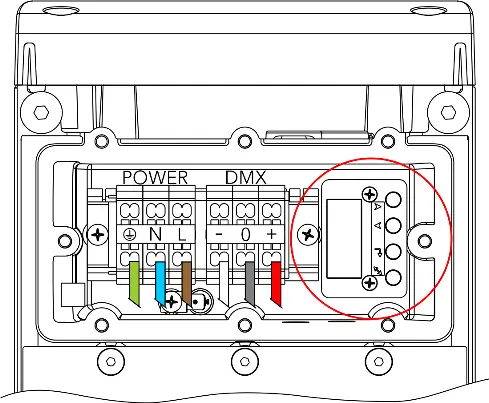

Für den Anschluss an das Stromnetz und die DMX-Steuerung wird ein 5-adriges Kabel (Typ Flamar Li9YC11Y) empfohlen. Drei Adern dienen der Stromversorgung, zwei abgeschirmte Adern sind für die DMX-Verbindung vorgesehen.
- Abisolierlängen: Stromanschluss 9 mm, Datenanschluss 7 mm.
- Farbcodierung Strom: Braun (L), Blau (N), Gelb/Grün (Erde).
- Farbcodierung Daten: Weiß (Data -), Rot (Data +), Abschirmung (Data Ground 0V).

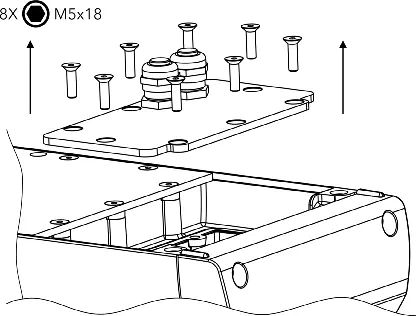

Bei der Installation der Kabelverschraubungen wird empfohlen, Loctite 5331 auf den Kunststoffhalter und Loctite 577 auf das Gewinde des Gehäuses aufzutragen.
Montageoptionen
Die Leuchte bietet verschiedene Montagemöglichkeiten:

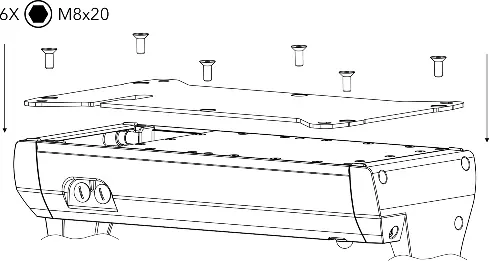

- Oberflächenmontage: Verwendung des Oberflächenmontage-Adapters mit 6 Schrauben.
- Gummifüße: Montage des Paares Gummifüße mit 4 Schrauben.
- C-Clamp-Adapter: Montage des Adapters mit 5 Schrauben.
Einstellung der Leuchte
Die Leuchte verfügt über eine einstellbare Kopfposition. Lösen Sie dazu die Feststellschrauben auf beiden Seiten, bringen Sie den Leuchtenkopf in die gewünschte Position und ziehen Sie die Schrauben anschließend wieder fest.
Praktische Hilfe
Typische Probleme
Undichte Kabelverschraubung
Verwenden Sie Loctite 5331 auf dem Kunststoffhalter und Loctite 577 auf dem Gewinde des Gehäuses, um die Dichtigkeit zu gewährleisten.
Vor der Verwendung
- Installation durch qualifizierten Elektriker durchführen lassen
- Erdung des Geräts sicherstellen
- Geeignetes 5-adriges Kabel (Flamar Li9YC11Y) verwenden
- Gewinde vor dem Verschließen des Anschlusskastens reinigen
Technische Daten in der Praxis
- Anzugsdrehmoment
- 7 Nm für die Schrauben des Anschlusskastens
- Abisolierlänge Strom
- 9 mm
- Abisolierlänge Daten
- 7 mm
Abbildungen und Diagramme
- Schaltplan für Strom- und Datenanschluss
- Montageschritte für verschiedene Halterungen
- Explosionszeichnung der Kabelverschraubung
Modellkompatibilität
- Gerät der Schutzklasse 1
- Kompatibel mit DMX-Steuerung
