Installationsanleitung für Anolis ArcSource Outdoor 16MC Integral

Detaillierte Installationsanleitung für den Anolis ArcSource Outdoor 16MC Integral. Erfahren Sie, wie Sie das Gerät sicher montieren, elektrisch anschließen und Zubehör installieren.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Anolis ArcSource Outdoor 16MC Integral ist eine Außenleuchte, die für verschiedene Montagearten (Bügel, Bodenständer, Erdspieß, Mast) konzipiert ist. Die Installation muss durch eine Elektrofachkraft erfolgen, wobei die Erdung und korrekte Abdichtung der Kabelverschraubungen entscheidend sind. S. 2, 7, 8, 9

Wichtigste Schritte

  • Montage des Geräts S. 2, 3, 4, 5
  • Elektrischer Anschluss S. 7, 8
  • Installation der Kabelverschraubung S. 9

Probleme und Lösungen

Wasserdichtigkeit nicht gewährleistet

Kabelverschraubungen korrekt mit Loctite 5331 und 577 installieren.

S. 9

Technische Daten

Parameter Wert Hinweis Seiten
Neigungswinkel +35° / -90° Einstellbereich des LED-Moduls S. 2
Kabelverschraubung M20x1.5 Größe der Kabelverschraubung S. 9

Wo es im PDF steht

  • Montage mit Bügel S. 2
  • Montage mit Bodenständer S. 3
  • Montage mit Erdspieß S. 4
  • Montage mit Zapfenadapter S. 5
  • Montage mit Mastschelle S. 6
  • Elektrischer Anschluss S. 7, 8
  • Installation von Zubehör S. 9, 10, 11
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation des Anolis ArcSource Outdoor 16MC Integral. Das Gerät muss von einer qualifizierten Elektrofachkraft gemäß allen nationalen und lokalen Elektro- und Bauvorschriften installiert werden. Das Gerät gehört zur Schutzklasse 1 und muss zwingend geerdet werden.

Montageoptionen

Das Gerät bietet verschiedene Montagemöglichkeiten für unterschiedliche Einsatzorte:

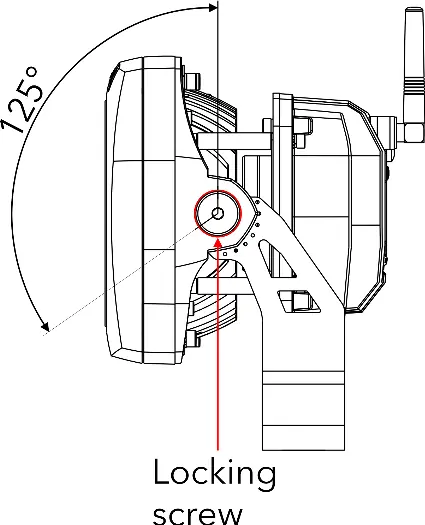

Einstellung des Neigungswinkels
Einstellung des Neigungswinkels

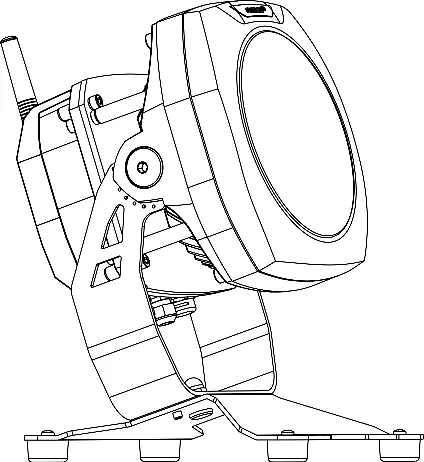

Montage mit Bodenständer
Montage mit Bodenständer
Montage mit Mastschelle
Montage mit Mastschelle
  • Montage mit Bügel (Yoke): Befestigung über geeignete Montagelöcher auf einer sicheren, nicht brennbaren Oberfläche. Der Neigungswinkel des LED-Moduls ist im Bereich von +35° bis -90° einstellbar.
  • Montage mit Bodenständer (Floor Stand): Befestigung des Bodenständers auf der Oberfläche mittels 4 Löchern (9 mm oder 7 mm Durchmesser). Die Leuchte wird mit Mutter und Unterlegscheibe am Bodenständer befestigt.
  • Montage mit Erdspieß (Land Spike): Der Erdspieß wird senkrecht in den Boden eingebracht. Die Leuchte wird mit zwei M8x20 Schrauben, Unterlegscheiben und Federringen am Spieß befestigt.
  • Montage mit Zapfenadapter (Tenon Adaptor): Geeignet für Masten (Durchmesser 63-80 mm oder 80-106 mm). Der Adapter wird auf den Mast geschoben und mit drei Schrauben fixiert.
  • Montage mit Mastschelle (Pole Clamp): Für Masten mit Durchmesser 63-80 mm oder 80-105 mm. Die Schelle wird um den Mast gelegt und festgezogen, bevor die Leuchte montiert wird.

Anschluss und Verkabelung

Der elektrische Anschluss erfolgt über eine Anschlussdose (Junction Box). Die Anleitung enthält detaillierte Schaltpläne für:

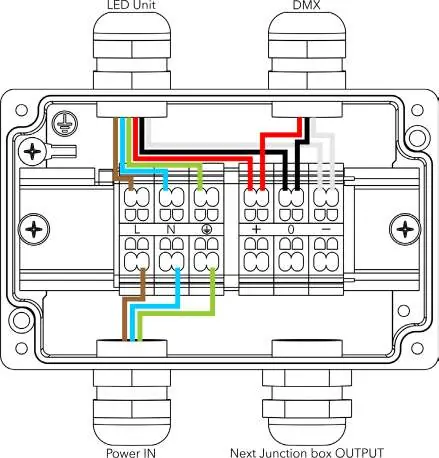

Schaltplan für Einzelinstallation
Schaltplan für Einzelinstallation
  • Einzelne Leuchteninstallationen.
  • Daisy-Chain-Verkabelung (Reihenschaltung) für mehrere Leuchten.

Beachten Sie die Farbcodes für die Verkabelung (EU/US) und die korrekte Abisolierlänge: 9 mm für Stromanschlüsse und 7 mm für Datenanschlüsse.

Kabelverschraubung

Für die Installation der Kabelverschraubungen (M20x1.5) ist ein Schraubenschlüssel der Größe 24 erforderlich. Verwenden Sie Loctite 5331 Gewindedichtmittel auf dem Kunststoffhalter und Loctite 577 Schraubensicherung auf dem Verschraubungskörper. Eine fehlerhafte Installation führt zum Verlust der Wasserdichtigkeit.

Installation der Kabelverschraubung
Installation der Kabelverschraubung

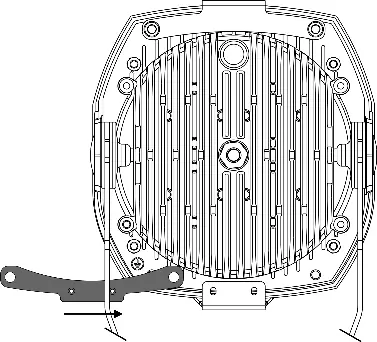

Installation von Zubehör

Zubehör wie Top Hat, Half Top Hat oder das Optical Demo Set kann an der Rückseite der Leuchte montiert werden. Dies erfordert das Lösen der vorhandenen Schrauben an der Rückseite und die Verwendung der mitgelieferten Befestigungselemente (M6x12, M3x6 Schrauben mit entsprechenden Unterlegscheiben und Sicherungsringen).

Montage von Zubehör
Montage von Zubehör

Praktische Hilfe

Typische Probleme

Undichtigkeit der Kabelverschraubung

Stellen Sie sicher, dass die Kabelverschraubungen einzeln installiert wurden und die empfohlenen Dichtmittel (Loctite 5331 und 577) korrekt an den angegebenen Stellen verwendet wurden.

Falsche Verkabelung in der Daisy-Chain

Beachten Sie den Unterschied in der Anschlussbelegung zwischen der ersten Anschlussdose und allen nachfolgenden Anschlussdosen in der Kette.

Vor der Verwendung

  • Installation durch qualifizierte Elektrofachkraft sicherstellen.
  • Erdung des Geräts (Schutzklasse 1) prüfen.
  • Sichere und nicht brennbare Montageoberfläche wählen.
  • Geeignetes Werkzeug bereithalten (Inbusschlüssel 6, Schraubenschlüssel 24).
  • Kabelenden korrekt abisolieren (9 mm Strom, 7 mm Daten).

Technische Daten in der Praxis

Neigungswinkel
Einstellbereich des LED-Moduls von +35° bis -90°.
Kabelverschraubung
Typ M20x1.5, erfordert 24er Schraubenschlüssel.
Schutzklasse
Klasse 1, zwingende Erdung erforderlich.

Abbildungen und Diagramme

  • Schaltpläne zeigen die korrekte Belegung der Anschlussdose für Strom (L, N, Erde) und DMX (0V, D-, D+).
  • Montageskizzen illustrieren die Verwendung von M8-Schrauben und Unterlegscheiben für verschiedene Halterungen.

Modellkompatibilität

  • Tenon Adaptor verfügbar für Mastdurchmesser 63-80 mm und 80-106 mm.
  • Pole Clamp verfügbar für Mastdurchmesser 63-80 mm und 80-105 mm.
