Bedienungsanleitung für Alphacool Core 10x 4-Pin PWM-Splitter

Schnelle Anleitung zur Installation und zum Anschluss des Alphacool Core 10x 4-Pin PWM-Splitters. Erfahren Sie, wie Sie den Controller montieren, Lüfter anschließen und die Stromversorgung sicherstellen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Alphacool Core 10x 4-Pin PWM-Splitter ermöglicht den Anschluss von bis zu 10 Lüftern an einen einzigen PWM-Anschluss des Mainboards. Die Stromversorgung erfolgt direkt über das Netzteil mittels SATA-Anschluss. Beachten Sie, dass die Drehzahlsteuerung über den sogenannten Master-Lüfter erfolgt.

Sicherheitshinweise

Schalten Sie den Computer vor der Installation vollständig aus. Der Netzschalter am Gehäuse unterbricht die Stromversorgung nicht. Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Computergehäuse öffnen.

Montage

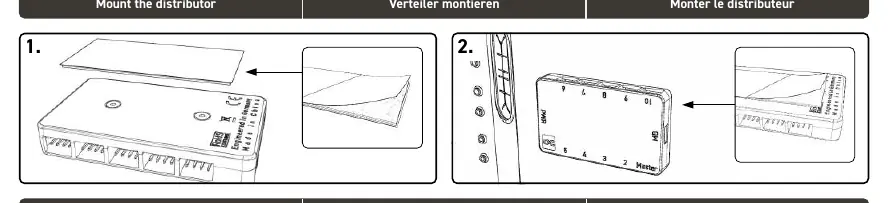

Montage des Controllers im Gehäuse
Montage des Controllers im Gehäuse
  1. Entfernen Sie die obere Schutzfolie des Klebebands und kleben Sie es unter den Controller.
  2. Entfernen Sie die zweite Schutzfolie und kleben Sie den Controller an eine geeignete Stelle im Computergehäuse.
  3. Dank der Klettschicht lässt sich der Controller bei Bedarf wieder lösen.

Anschluss

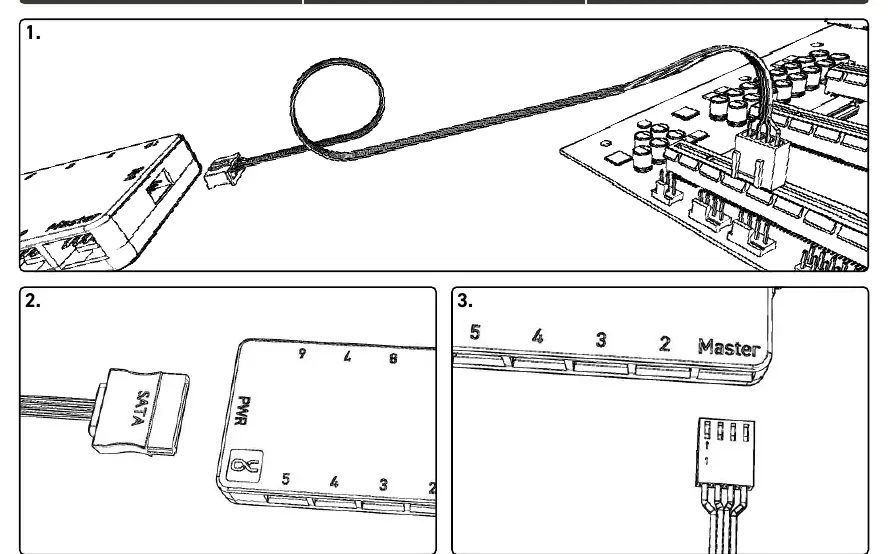

Anschluss der Kabel und Lüfter
Anschluss der Kabel und Lüfter
  1. Verbinden Sie das Mainboard-Kabel mit dem Anschluss (MB) am Controller und einem freien Lüfteranschluss auf dem Mainboard.
  2. Schließen Sie das SATA-Stromkabel Ihres Netzteils an den Anschluss (PWR) des Controllers an.
  3. Schließen Sie den ersten Lüfter an den Anschluss (Master) an. Nur von diesem Lüfter wird die Drehzahl ausgelesen.
  4. Schließen Sie die weiteren Lüfter an die Anschlüsse (2-10) an. Die Drehzahl dieser Lüfter wird durch den Master-Lüfter gesteuert.

Technische Daten

  • Maximale Anzahl der Lüfter: 10
  • Maximale Gesamtleistungsaufnahme: 54W (4,5A)

Praktische Hilfe

Typische Probleme

Lüftergeschwindigkeit wird nicht im BIOS/Windows angezeigt

Stellen Sie sicher, dass der erste Lüfter am 'Master'-Anschluss angeschlossen ist. Nur dieser Anschluss überträgt das Tachosignal.

Controller hält nicht im Gehäuse

Verwenden Sie das mitgelieferte Klettband für eine sichere, aber lösbare Verbindung.

Vor der Verwendung

  • Computer ausschalten und Netzkabel ziehen.
  • Prüfen, ob das Mainboard-Kabel und SATA-Stromkabel vorhanden sind.
  • Sicherstellen, dass die Gesamtleistung der Lüfter 54W (4,5A) nicht überschreitet.

Technische Daten in der Praxis

Master-Anschluss
Dieser Anschluss überträgt das Tachosignal der Lüfter an das Mainboard zur Überwachung.
SATA-Stromanschluss
Versorgt den Controller und die angeschlossenen Lüfter direkt mit Strom vom Netzteil.
MB-Anschluss
Verbindung zum Mainboard zur Steuerung der Lüftergeschwindigkeit via PWM.

Abbildungen und Diagramme

  • Montage: Der Controller wird mittels Klebeband und Klettverschluss im Gehäuse befestigt.
  • Anschluss: Das Mainboard-Kabel kommt in den MB-Port, SATA in den PWR-Port, Master-Lüfter in den Master-Port.

Modellkompatibilität

  • Kompatibel mit 4-Pin PWM-Lüftern.
  • Maximale Last: 54W (4,5A).
