Installationsanleitung für Alphacool GPX-N 1080-M18 GPU-Wasserkühler

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Alphacool GPX-N 1080-M18 GPU-Wasserkühlers. Vor der Montage ist es zwingend erforderlich, die Hardware auf einer antistatischen Unterlage zu platzieren. Der maximale Wasserdruck im Kreislauf darf 0,8 Bar nicht überschreiten. Bitte beachten Sie, dass die Montage auf eigenes Risiko erfolgt.

Vorbereitung und Demontage

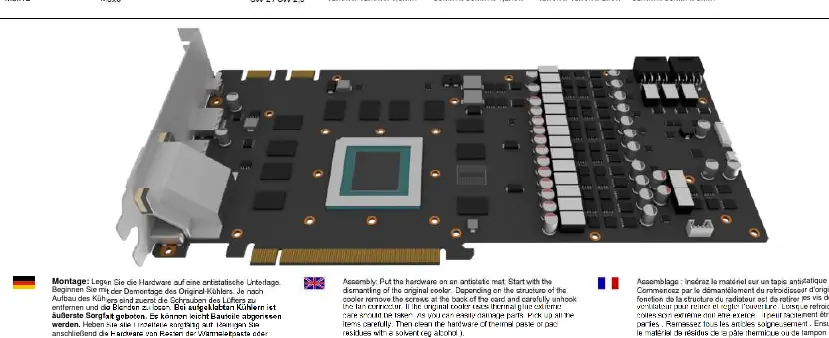

Beginnen Sie mit der Demontage des Original-Kühlers der Grafikkarte. Entfernen Sie vorsichtig die Schrauben an der Rückseite und lösen Sie den Lüfteranschluss. Bei aufgeklebten Kühlern ist äußerste Vorsicht geboten, um Bauteile nicht abzureißen. Reinigen Sie anschließend alle Kontaktflächen gründlich von Resten der alten Wärmeleitpaste oder Pads mit einem geeigneten Lösemittel (z.B. Alkohol).

Wärmeleitpads und Wärmeleitpaste

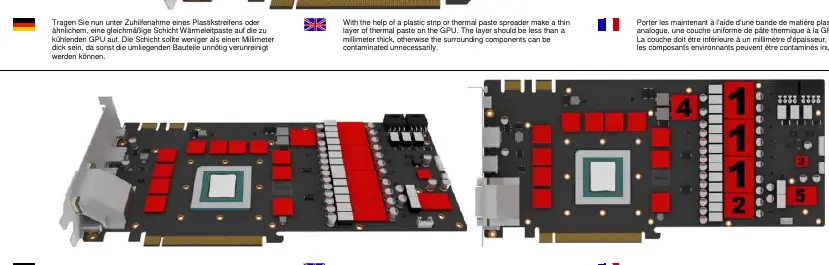

Tragen Sie eine gleichmäßige, dünne Schicht Wärmeleitpaste auf die GPU auf (weniger als 1 mm dick). Platzieren Sie die Wärmeleitpads gemäß den Vorgaben:

• 15 mm x 15 mm x 1,5 mm: Auf die Speicherbausteine.

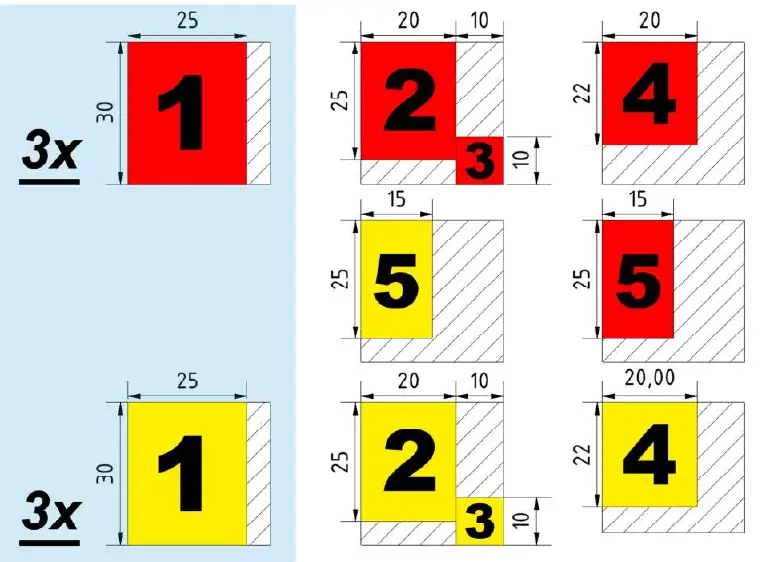

• 30 mm x 30 mm x 1,5 mm: Für die Spannungswandler (müssen zugeschnitten werden).

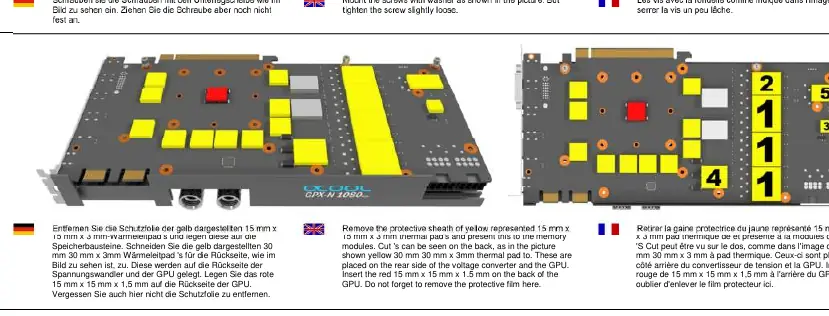

• 15 mm x 15 mm x 3 mm: Auf die Speicherbausteine (gelb markiert).
• 30 mm x 30 mm x 3 mm: Für die Rückseite der Spannungswandler und GPU (müssen zugeschnitten werden).

Vergessen Sie nicht, die Schutzfolien von beiden Seiten der Pads zu entfernen.

Montage des Kühlers

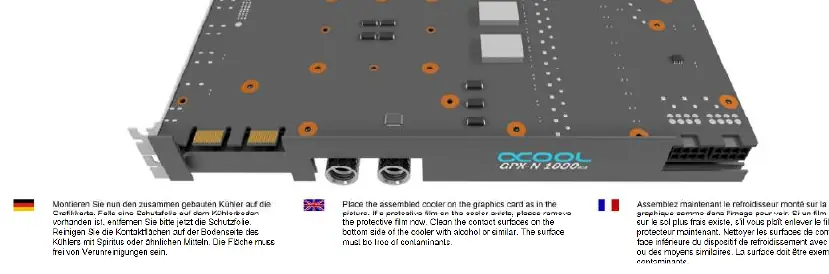

Setzen Sie den zusammengebauten Kühler auf die Grafikkarte. Stellen Sie sicher, dass keine Schutzfolie mehr auf dem Kühlerboden vorhanden ist. Schrauben Sie den Kühler mit den beiliegenden Schrauben und Unterlegscheiben fest. Ziehen Sie die Schrauben zunächst nur leicht an. Setzen Sie die Backplate auf und üben Sie leichten Druck aus, um einen optimalen Kontakt zu gewährleisten.

Abschluss der Installation

Schrauben Sie den Kühler final zusammen, indem Sie die Schrauben kreuzweise mit jeweils einer Umdrehung anziehen. Wichtig: Drehen Sie nach ca. 12 Stunden Benutzung der Grafikkarte alle Schrauben nochmals fest. Die Grafikkarte ist danach einsatzbereit.

Sicherheitshinweise

Verwenden Sie für die Anschlüsse keine Werkzeuge wie Zangen oder Schraubenschlüssel, da dies zu Beschädigungen führen kann. Handfestes Anziehen ist ausreichend. Verwenden Sie nur Anschlüsse mit Dichtring. Führen Sie vor dem Einbau einen Dichtigkeitstest durch.
