Installationsanleitung für Alphacool GPX-N 1080-M01 Grafikkarten-Wasserkühler

Detaillierte Installationsanleitung für den Alphacool GPX-N 1080-M01 Wasserkühler. Erfahren Sie, wie Sie den Kühler sicher montieren, Wärmeleitpads zuschneiden und die Grafikkarte für den Betrieb vorbereiten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Montage des Alphacool GPX-N 1080-M01 Wasserkühlers auf eine Grafikkarte. Die Installation erfolgt auf eigenes Risiko. Vor Beginn ist sicherzustellen, dass alle Komponenten (Pumpe, Lüfter, Dichtheit) funktionsfähig sind. Ein Dichtigkeitstest vor dem Einbau wird dringend empfohlen.

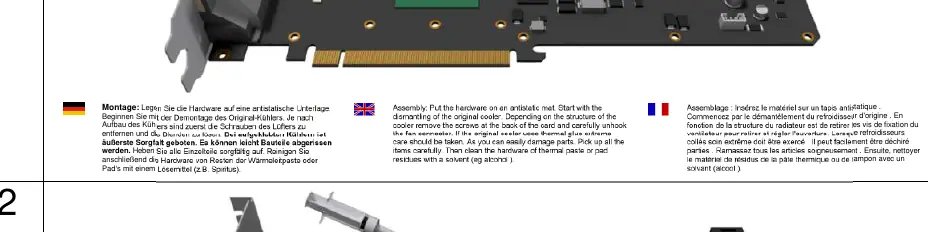

Vorbereitung und Demontage

Legen Sie die Hardware auf eine antistatische Unterlage. Beginnen Sie mit der vorsichtigen Demontage des Original-Kühlers. Achten Sie darauf, den Lüfteranschluss zu lösen und keine Bauteile abzureißen, insbesondere wenn der Kühler mit Wärmeleitkleber befestigt ist. Reinigen Sie die Hardware anschließend gründlich von alten Wärmeleitpaste- oder Pad-Resten mit einem Lösungsmittel wie Spiritus.

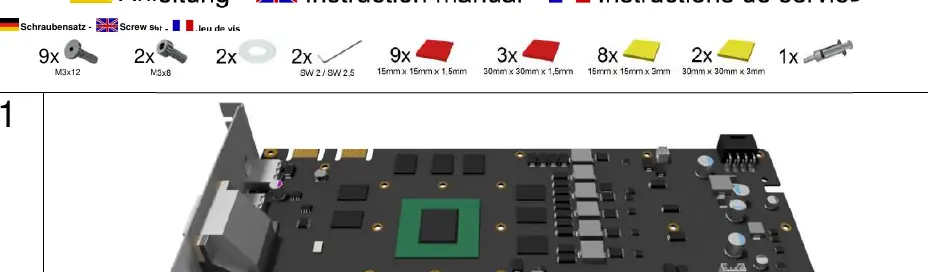

Demontage des Original-Kühlers
Demontage des Original-Kühlers

Montage des Kühlers

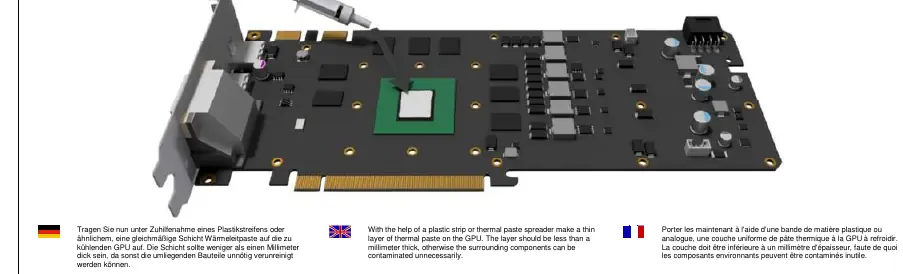

Auftragen der Wärmeleitpaste
Auftragen der Wärmeleitpaste
Platzierung der Wärmeleitpads
Platzierung der Wärmeleitpads

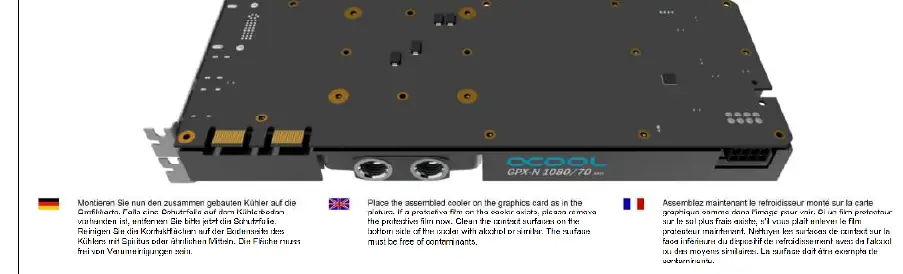

Montage des Kühlers auf die Grafikkarte
Montage des Kühlers auf die Grafikkarte
  • Wärmeleitpaste: Tragen Sie mit einem Plastikstreifen eine gleichmäßige, dünne Schicht Wärmeleitpaste auf die GPU auf. Die Schicht sollte weniger als einen Millimeter dick sein.
  • Wärmeleitpads: Entfernen Sie die Schutzfolie von den Wärmeleitpads. Platzieren Sie die 15x15x1,5 mm Pads auf den Speicherbausteinen. Die 30x30x1,5 mm Pads für die Spannungswandler müssen ggf. zugeschnitten werden.
  • Kühler aufsetzen: Platzieren Sie den zusammengebauten Kühler auf der Grafikkarte. Prüfen Sie den Abdruck der Wärmeleitpaste; ein ungleichmäßiger Abdruck deutet auf schlechten Kontakt hin.
  • Verschraubung: Setzen Sie die Schrauben mit Unterlegscheiben ein, ziehen Sie diese jedoch zunächst nur leicht an.

Montage der Backplate

Entfernen Sie die Schutzfolie der gelben 15x15x3 mm Wärmeleitpads und platzieren Sie diese auf den Speicherbausteinen. Schneiden Sie die gelben 30x30x3 mm Pads für die Rückseite der Spannungswandler und der GPU zu. Legen Sie das rote 15x15x1,5 mm Pad auf die Rückseite der GPU. Setzen Sie die Backplate auf und üben Sie leichten Druck aus, um optimalen Kontakt zu gewährleisten.

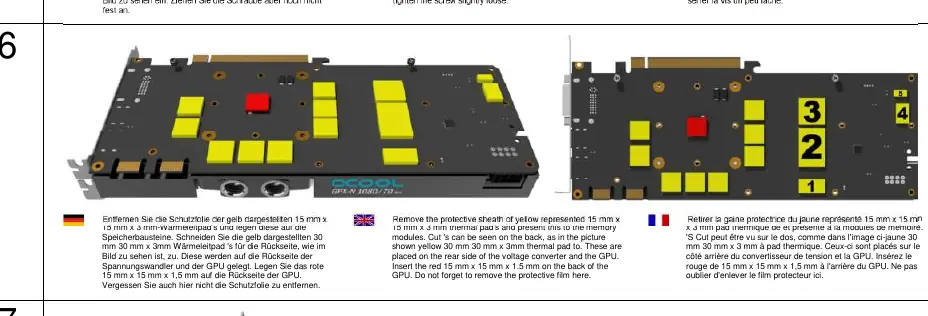

Platzierung der Backplate-Pads
Platzierung der Backplate-Pads

Abschließende Schritte

Ziehen Sie die Schrauben des Kühlers kreuzweise mit jeweils einer Umdrehung fest. Nach ca. 12 Stunden Betrieb der Grafikkarte sollten alle Schrauben nochmals nachgezogen werden. Die Grafikkarte ist danach einsatzbereit.

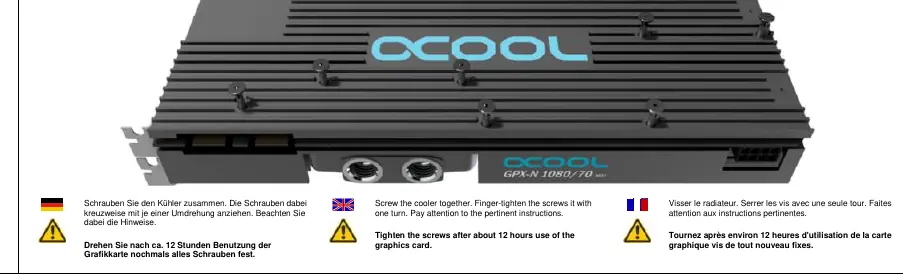

Festziehen der Schrauben
Festziehen der Schrauben

Sicherheitshinweise

  • Nicht für Kinder unter 6 Jahren geeignet (Kleinteile).
  • Betreiben Sie das Kühlsystem niemals ohne fließendes Kühlmittel, da dies zu Überhitzung und Schäden führen kann.
  • Verwenden Sie keine Werkzeuge (Schraubenschlüssel, Zangen) zum Anziehen der Anschlüsse, um Risse im Kunststoff zu vermeiden. Handfestes Anziehen reicht aus.
  • Der Wasserdruck im Kreislauf darf maximal 0,8 Bar betragen.

Praktische Hilfe

Typische Probleme

Schlechter Kontakt zwischen Kühler und GPU

Überprüfen Sie den Abdruck der Wärmeleitpaste. Ein ungleichmäßiger Abdruck deutet auf schlechten Kontakt hin; korrigieren Sie den Sitz.

Beschädigung durch Werkzeug

Verwenden Sie keine Werkzeuge zum Anziehen der Anschlüsse. Handfestes Anziehen ist ausreichend, um Risse im Kunststoff zu vermeiden.

Überhitzung der Hardware

Stellen Sie sicher, dass die Pumpe läuft und Kühlflüssigkeit durch das System fließt, bevor Sie die Hardware einschalten.

Vor der Verwendung

  • Hardware auf antistatischer Unterlage platzieren.
  • Originalkühler vorsichtig demontieren.
  • Alte Wärmeleitpaste gründlich mit Lösungsmittel (z.B. Spiritus) entfernen.
  • Wärmeleitpads zuschneiden und Schutzfolien beidseitig entfernen.
  • Dichtigkeitstest vor dem Einbau durchführen.
  • Schrauben kreuzweise anziehen.

Technische Daten in der Praxis

Maximaler Wasserdruck
0,8 Bar im Kreislauf der Wasserkühlung.
Wärmeleitpads
Verschiedene Dicken (1,5mm und 3mm) für unterschiedliche Bauteile; müssen ggf. zugeschnitten werden.

Abbildungen und Diagramme

  • Die Anleitung enthält Schnittmuster für die Wärmeleitpads, die für die Spannungswandler zugeschnitten werden müssen.

Modellkompatibilität

  • Nur für Alphacool-Kühlsysteme zugelassen.
