Bedienungsanleitung für Alphacool GPX-N 1080Pro-M22 Grafikkartenkühler
Erfahren Sie, wie Sie den Alphacool GPX-N 1080Pro-M22 Grafikkartenkühler korrekt installieren. Diese Anleitung enthält detaillierte Schritte zur Demontage des Originalkühlers, zur Platzierung der Wärmeleitpads, zur Montage des Kühlers und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Alphacool GPX-N 1080Pro-M22 Grafikkartenkühlers. Vor Beginn der Arbeiten ist sicherzustellen, dass eine antistatische Unterlage verwendet wird. Es dürfen keine Werkzeuge wie Schraubenschlüssel an den Anschlüssen verwendet werden, da dies zu Rissen oder Beschädigungen führen kann. Der Wasserdruck im Kreislauf darf maximal 0,8 Bar betragen. Ein Dichtigkeitstest vor dem Einbau wird dringend empfohlen.
Vorbereitung und Demontage
Beginnen Sie mit der vorsichtigen Demontage des Originalkühlers. Achten Sie darauf, den Lüfteranschluss zu lösen und alle Schrauben zu entfernen. Sollte der Originalkühler verklebt sein, ist äußerste Vorsicht geboten, um Bauteile nicht abzureißen. Reinigen Sie die Hardware anschließend gründlich von Resten der Wärmeleitpaste oder alten Wärmeleitpads mit einem geeigneten Lösungsmittel (z.B. Alkohol).
Montage des Kühlers
Tragen Sie eine gleichmäßige, dünne Schicht Wärmeleitpaste auf die GPU auf (weniger als 1 mm dick). Entfernen Sie die Schutzfolie von den Wärmeleitpads und platzieren Sie diese auf den Speicherbausteinen und Spannungswandlern. Die 30 mm x 30 mm Pads müssen ggf. zugeschnitten werden. Setzen Sie den Kühler auf die Grafikkarte und befestigen Sie ihn mit den beiliegenden Schrauben und Unterlegscheiben. Ziehen Sie die Schrauben zunächst nur leicht an.
Installation der Backplate
Platzieren Sie die Backplate auf der Rückseite der Grafikkarte. Achten Sie darauf, dass die entsprechenden Wärmeleitpads (orange/pink) korrekt positioniert sind. Ein leichter Druck sorgt für den optimalen Kontakt zwischen Backplate, Kühler und Grafikkarte.
Sicherheitshinweise und Wartung

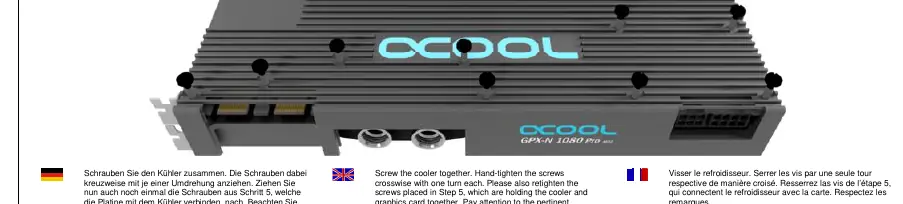

Ziehen Sie die Schrauben nach der Montage kreuzweise mit jeweils einer Umdrehung fest. Ziehen Sie auch die Schrauben, die die Platine mit dem Kühler verbinden, nach. Wichtiger Hinweis: Ziehen Sie alle Schrauben nach ca. 12 Stunden Betrieb der Grafikkarte nochmals fest. Stellen Sie sicher, dass die Pumpe beim Einschalten der Hardware sofort funktioniert, um Überhitzung zu vermeiden.
Praktische Hilfe
Typische Probleme
Kühler sitzt nicht richtig oder schlechter Kontakt
Überprüfen Sie den Abdruck der Wärmeleitpaste. Er sollte gleichmäßig verteilt sein. Stellen Sie sicher, dass keine Schutzfolien auf den Pads oder dem Kühlerboden verblieben sind.
Beschädigung der Anschlüsse
Verwenden Sie keine Werkzeuge wie Schraubenschlüssel an den Anschlüssen. Handfestes Anziehen reicht aus, um Dichtigkeit zu gewährleisten.
Überhitzung der Komponenten
Stellen Sie sicher, dass alle zu kühlenden Bauteile Kontakt zu den Wärmeleitpads oder der Wärmeleitpaste haben.
Vor der Verwendung
- Antistatische Unterlage bereitstellen.
- Originalkühler vorsichtig demontieren.
- Kontaktflächen mit Alkohol reinigen.
- Wärmeleitpads gemäß Anleitung zuschneiden und Schutzfolie beidseitig entfernen.
- Dichtigkeitstest vor dem Einbau durchführen.
- Pumpe auf Funktion prüfen.
Technische Daten in der Praxis
- Wärmeleitpad-Dicke
- 0,5 mm für GPU/Speicher, 2 mm für spezifische Bereiche (siehe Anleitung).
- Schraubenanzug
- Kreuzweise anziehen, nach 12 Stunden Betrieb nachziehen.
Abbildungen und Diagramme
- Die Anleitung enthält Schnittmuster für die Wärmeleitpads (10x10mm Raster).
- Abbildungen zeigen den korrekten Abdruck der Wärmeleitpaste (Wrong vs. Right).
Modellkompatibilität
- Nur für Alphacool-kompatible Grafikkarten.
