Installationsanleitung für GPU-Kühler Alphacool GPX-N 1070PRO-M07

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Alphacool GPX-N 1070PRO-M07 GPU-Kühlers. Die Montage erfordert Sorgfalt, um Beschädigungen an der Hardware zu vermeiden. Stellen Sie sicher, dass alle Schutzfolien von den Wärmeleitpads entfernt werden und die Kontaktflächen sauber sind.

Vorbereitung und Demontage

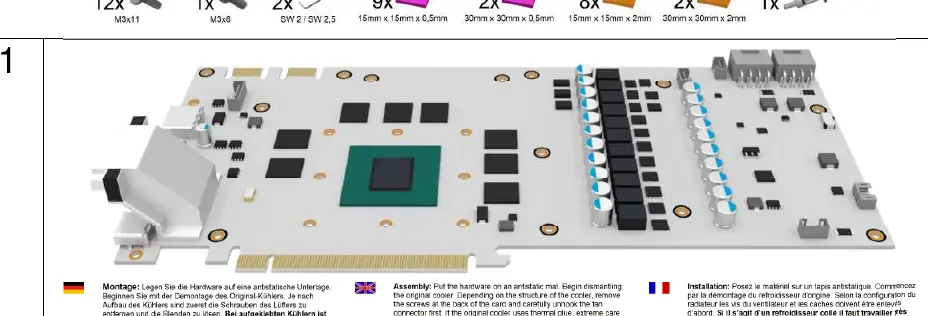

Legen Sie die Grafikkarte auf eine antistatische Unterlage. Beginnen Sie mit der Demontage des Original-Kühlers:

• Entfernen Sie vorsichtig die Schrauben des Lüfters und lösen Sie die Blenden.
• Bei aufgeklebten Kühlern ist äußerste Vorsicht geboten, um Bauteile nicht abzureißen.
• Reinigen Sie die Hardware gründlich von Resten der alten Wärmeleitpaste oder Pads mit einem geeigneten Lösemittel (z.B. Spiritus).

Montage des Kühlers

Nach der Reinigung erfolgt die Vorbereitung der Kühlflächen:

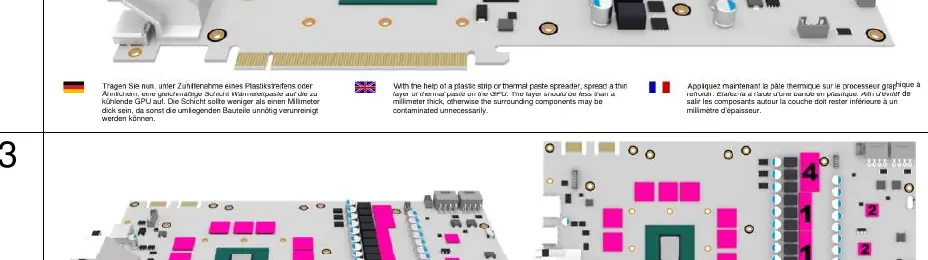

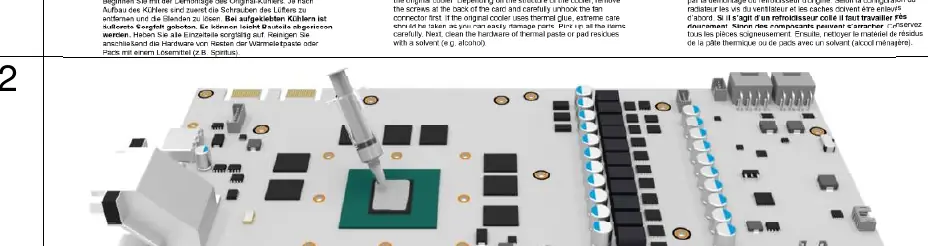

1. Tragen Sie eine gleichmäßige, dünne Schicht Wärmeleitpaste auf die GPU auf (weniger als 1 mm dick).
2. Entfernen Sie die Schutzfolien von den Wärmeleitpads und platzieren Sie diese auf den Speicherbausteinen.
3. Die Wärmeleitpads für die Spannungswandler müssen ggf. zugeschnitten werden.

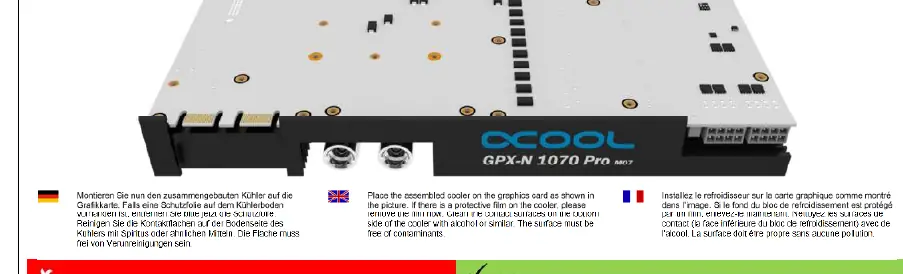

4. Setzen Sie den Kühler auf die Grafikkarte.
5. Montieren Sie die Schrauben mit den Unterlegscheiben, ziehen Sie diese jedoch zunächst nur leicht an.

Montage der Backplate

Nachdem der Kühler auf der Grafikkarte positioniert ist, wird die Backplate montiert:

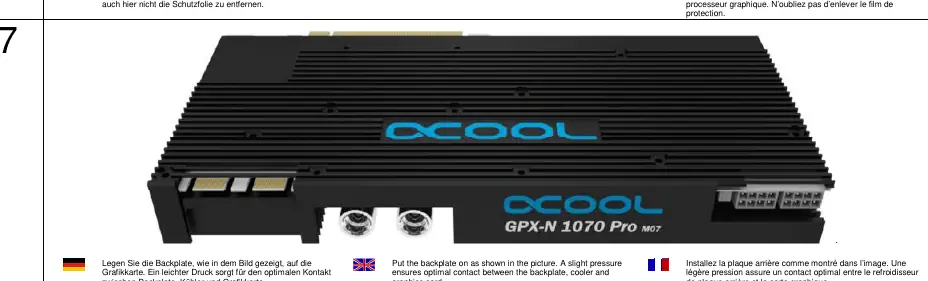

• Platzieren Sie die Backplate wie in der Abbildung gezeigt auf der Grafikkarte.
• Ein leichter Druck sorgt für den optimalen Kontakt zwischen Backplate, Kühler und Grafikkarte.

Inbetriebnahme und Wartung

Nach der Montage ist die Grafikkarte einsatzbereit:

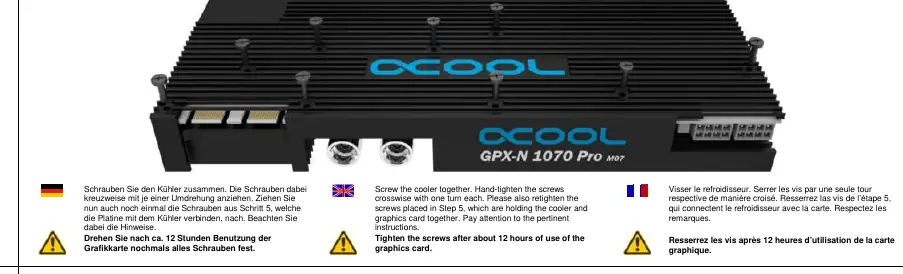

• Ziehen Sie die Schrauben kreuzweise mit je einer Umdrehung fest.
• Ziehen Sie auch die Schrauben aus Schritt 5 (Verbindung Platine mit Kühler) nach.
• Wichtig: Drehen Sie nach ca. 12 Stunden Benutzung der Grafikkarte alle Schrauben nochmals fest.

Sicherheitshinweise

Beachten Sie folgende Sicherheitshinweise:

• Nicht geeignet für Kinder unter 6 Jahren (Kleinteile).
• Betreiben Sie das Kühlsystem niemals ohne Kühlmittel, da dies zu Überhitzung und Schäden führen kann.
• Verwenden Sie keine Werkzeuge wie Schraubenschlüssel oder Zangen zum Anziehen der Anschlüsse, um Risse oder Beschädigungen zu vermeiden.
• Der Wasserdruck im Kreislauf darf maximal 0,8 Bar betragen.
