Alphacool Core 11x 3-Pin DRGB-Splitter Installationsanleitung

Schnelle Anleitung zur Installation und zum Anschluss des Alphacool Core 11x 3-Pin DRGB-Splitters. Erfahren Sie, wie Sie den Controller sicher montieren und bis zu 11 aRGB-Komponenten anschließen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Anschluss des Alphacool Core 11x 3-Pin DRGB-Splitters. Vor Beginn der Installation muss der Computer zwingend ausgeschaltet und das Netzkabel aus der Steckdose gezogen werden, da der Netzschalter am PC die Stromversorgung nicht vollständig unterbricht.

Lieferumfang

  • 1x aRGB Mainboardkabel
  • 1x Klettband zur Befestigung

Montage des Controllers

Der Controller wird mittels des mitgelieferten Klettbands im Computergehäuse befestigt:

Montage des Controllers mittels Klettband
Montage des Controllers mittels Klettband
  1. Entfernen Sie die obere Schutzfolie des Klebebands und kleben Sie es unter den Controller.
  2. Entfernen Sie die zweite Schutzfolie und kleben Sie den Controller an die gewünschte Stelle im Computergehäuse.
  3. Durch die Klettschicht lässt sich der Controller bei Bedarf wieder lösen.

Anschluss und Verkabelung

Folgen Sie diesen Schritten für den korrekten Anschluss:

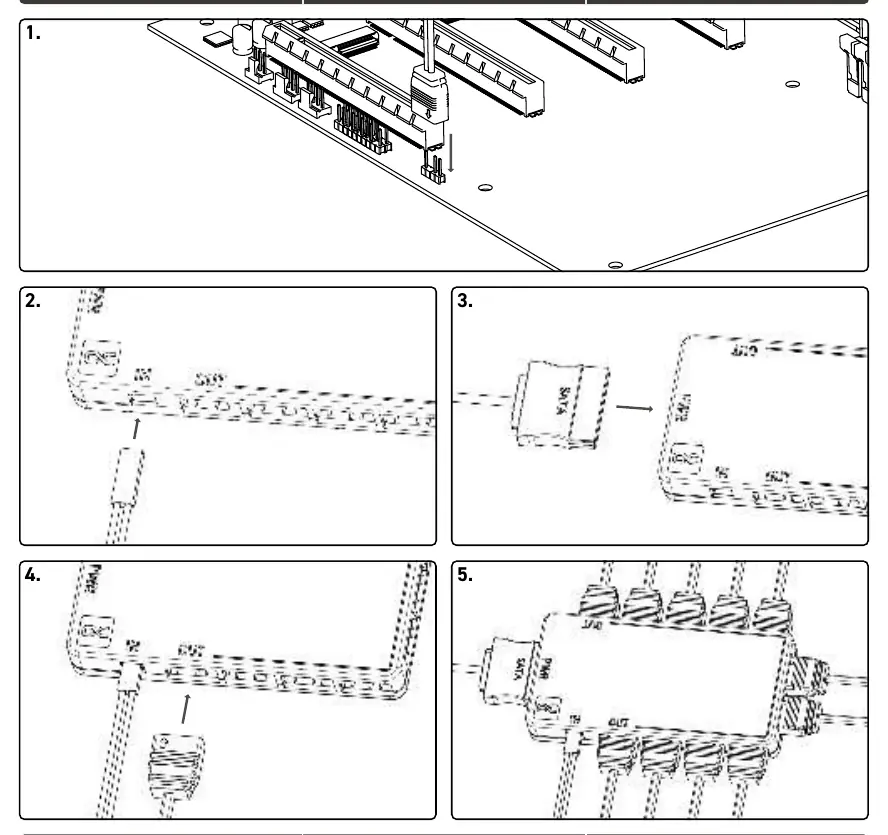

Verkabelungsschema
Verkabelungsschema
  1. Verbinden Sie das 2-Pin aRGB-Kabel mit dem 3-Pin aRGB-Ausgang Ihres Mainboards. Achtung: Stellen Sie sicher, dass es sich um einen 3-Pin Anschluss handelt. Ein 4-Pin Anschluss ist nicht kompatibel und kann zu Schäden führen.
  2. Verbinden Sie den 2-Pin Stecker mit dem Eingang (IN) des Controllers.
  3. Schließen Sie den SATA-Stromstecker Ihres Netzteils an die Buchse (PWR) des Controllers an. Stellen Sie sicher, dass das System währenddessen stromlos ist.
  4. Verbinden Sie Ihre aRGB-Streifen oder -Komponenten mit den Ausgängen (OUT) des Controllers.

Technische Spezifikationen und Limits

Beachten Sie die folgenden Leistungsgrenzen:

  • Maximale Anzahl anschließbarer aRGB-Streifen: 11
  • Maximale Gesamtleistungsaufnahme: 22,5W (4,5A)

Praktische Hilfe

Typische Probleme

aRGB-Anschluss passt nicht

Stellen Sie sicher, dass der Mainboard-Ausgang ein 3-Pin Anschluss ist. Ein 4-Pin Anschluss ist nicht kompatibel und kann Schäden verursachen.

Controller hält nicht im Gehäuse

Verwenden Sie das mitgelieferte Klettband für eine sichere, aber lösbare Befestigung.

Vor der Verwendung

  • Computer vollständig ausschalten und vom Stromnetz trennen.
  • Prüfen, ob der Mainboard-Anschluss ein 3-Pin aRGB-Header ist.
  • SATA-Stromanschluss vom Netzteil bereithalten.

Technische Daten in der Praxis

Max. 11 aRGB-Streifen
Maximale Anzahl der anschließbaren Geräte.

Abbildungen und Diagramme

  • Schritt 1-2 zeigen die Montage des Controllers mittels Klebeband und Klettverschluss.
  • Schritt 1-5 auf Seite 2 zeigen die korrekte Verkabelung von Mainboard, Stromversorgung und aRGB-Komponenten.

Modellkompatibilität

  • Nur für 3-Pin aRGB-Anschlüsse geeignet.
  • Nicht kompatibel mit 4-Pin aRGB-Anschlüssen.
