Installationsanleitung für Alphacool GPX-N 1070-M02 Grafikkarten-Wasserkühler

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des Alphacool GPX-N 1070-M02 Wasserkühlers. Die Installation erfolgt auf eigenes Risiko. Wichtige Sicherheitsvorkehrungen umfassen den Verzicht auf Werkzeuge beim Anziehen von Anschlüssen, um Risse zu vermeiden, sowie die Einhaltung eines maximalen Wasserdrucks von 0,8 Bar im Kreislauf. Ein Dichtigkeitstest vor dem Einbau wird dringend empfohlen.

Vorbereitung und Demontage

Legen Sie die Hardware auf eine antistatische Unterlage. Beginnen Sie mit der Demontage des Original-Kühlers. Entfernen Sie vorsichtig die Schrauben und lösen Sie den Lüfteranschluss. Sollte der Originalkühler mit Wärmeleitkleber befestigt sein, ist äußerste Vorsicht geboten, um Bauteile nicht abzureißen. Reinigen Sie anschließend alle Kontaktflächen gründlich von alten Wärmeleitpasten- oder Pad-Resten mit einem Lösungsmittel wie Alkohol.

Montage des Kühlers

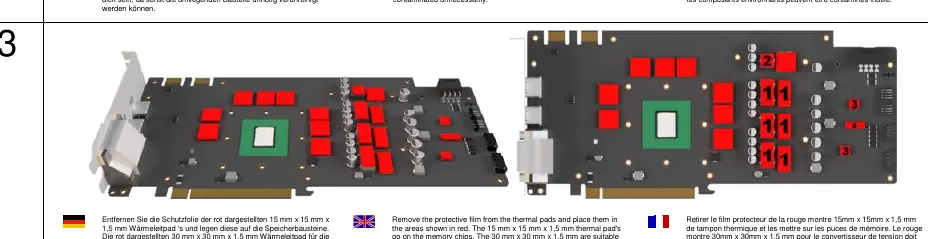

Tragen Sie eine gleichmäßige, dünne Schicht Wärmeleitpaste auf die GPU auf (weniger als 1 mm dick). Entfernen Sie die Schutzfolien von den Wärmeleitpads und platzieren Sie diese:

• 15x15x1,5 mm Pads: Auf die Speicherbausteine.

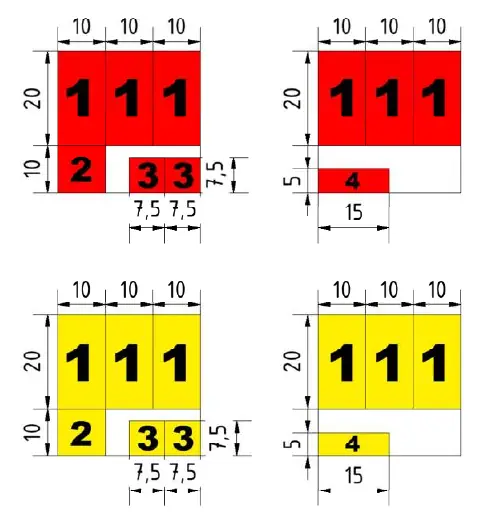

• 30x30x1,5 mm Pads: Auf die Spannungswandler (müssen ggf. zugeschnitten werden).

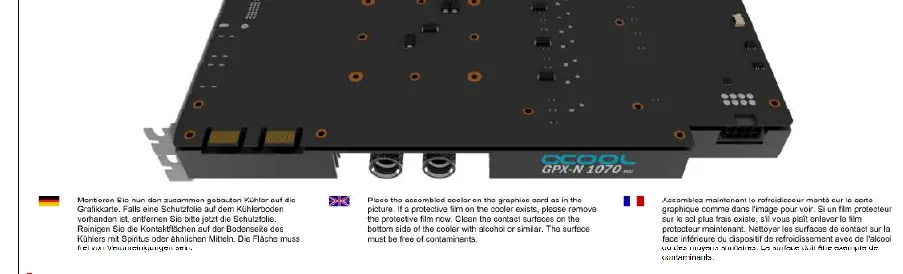

Setzen Sie den Kühler auf die Grafikkarte. Stellen Sie sicher, dass keine Schutzfolie auf dem Kühlerboden verbleibt. Montieren Sie die Schrauben mit den Unterlegscheiben, ziehen Sie diese jedoch zunächst nur leicht an.

Montage der Backplate

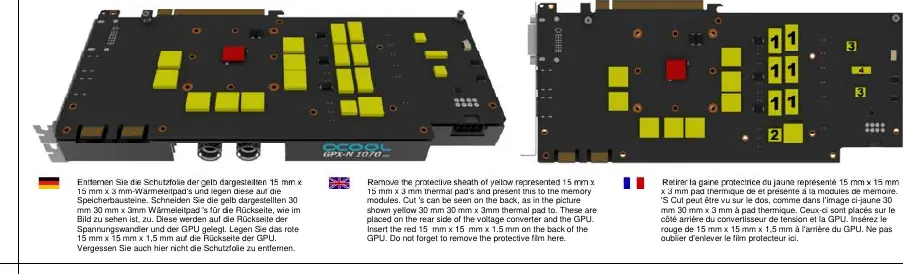

Für die Rückseite der Grafikkarte sind weitere Pads erforderlich:

• 15x15x3 mm Pads: Auf die Speicherbausteine.
• 30x30x3 mm Pads: Auf die Rückseite der Spannungswandler und der GPU (zuschneiden).
• 15x15x1,5 mm Pads: Auf die Rückseite der GPU.

Legen Sie die Backplate auf und achten Sie auf leichten Druck für optimalen Kontakt.

Inbetriebnahme und Wartung

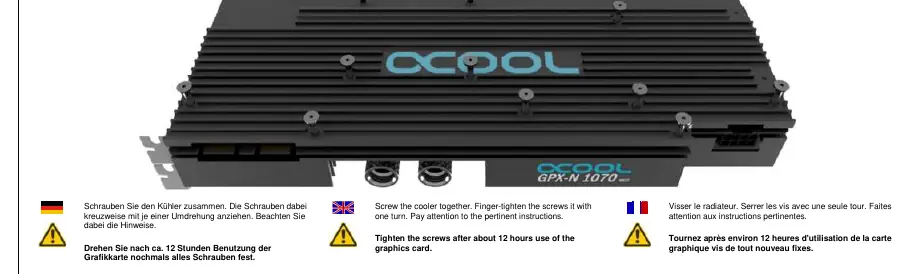

Ziehen Sie die Schrauben des Kühlers kreuzweise mit jeweils einer Umdrehung fest. Nach ca. 12 Stunden Betrieb der Grafikkarte sollten alle Schrauben erneut festgezogen werden, um einen optimalen Sitz zu gewährleisten. Die Grafikkarte ist erst nach erfolgreichem Dichtigkeitstest und korrekter Montage einsatzbereit.

Sicherheitshinweise

Nicht für Kinder unter 6 Jahren geeignet. Betreiben Sie das Kühlsystem niemals ohne fließendes Kühlmittel, da dies zu Überhitzung und Schäden an der Hardware führen kann. Verwenden Sie nur Anschlüsse mit Dichtring und ziehen Sie diese nur handfest an.
