Alphacool Core Backplate für XPX/Eisbaer LGA 115X/1200/1700
Erfahren Sie alles über die Alphacool Core Backplate für Intel LGA 115X/1200/1700. Technische Daten, Kompatibilität und Montagehinweise für eine verbesserte Kühlleistung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen

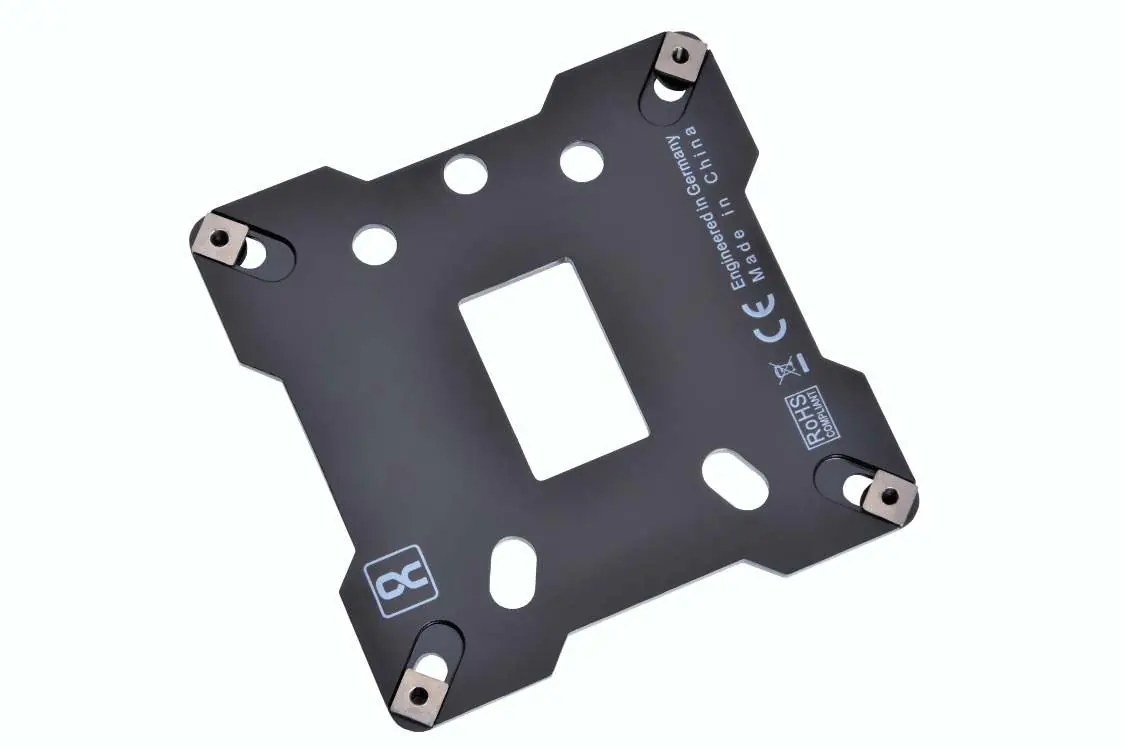

Die Alphacool Core Backplate ist für verschiedene CPU-Kühler der Serien XPX und Eisbaer konzipiert. Sie dient der Stabilisierung des Kühlers auf dem Sockel und verbessert den Anpressdruck, was zu einer optimierten Kühlleistung führt. Die Backplate ist auf der Rückseite mit einer isolierenden Polymerschicht versehen und verfügt über eine Klebefläche, die als Montagehilfe dient.
Kompatibilität
Die Backplate ist mit folgenden Intel-Sockeln kompatibel:
- LGA 1150
- LGA 1151
- LGA 1155
- LGA 1200
- LGA 1700
Sie ist geeignet für die Modelle: XPX, XPX Aurora, XPX Aurora Edge, XPX 1U, XPX Pro 1U, XPX Pro Aurora, Eisbaer, Eisbaer Aurora, Eisbaer Pro und Eisbaer LT.
Lieferumfang
- 1x Alphacool Core Backplate XPX/Eisbaer LGA 115X/1200/1700 Metal, schwarz
Technische Daten
- Material: Edelstahl
- Abmessungen: 90 x 90 x 3 mm
- Gewicht: 149 g
- Farbe: Schwarz

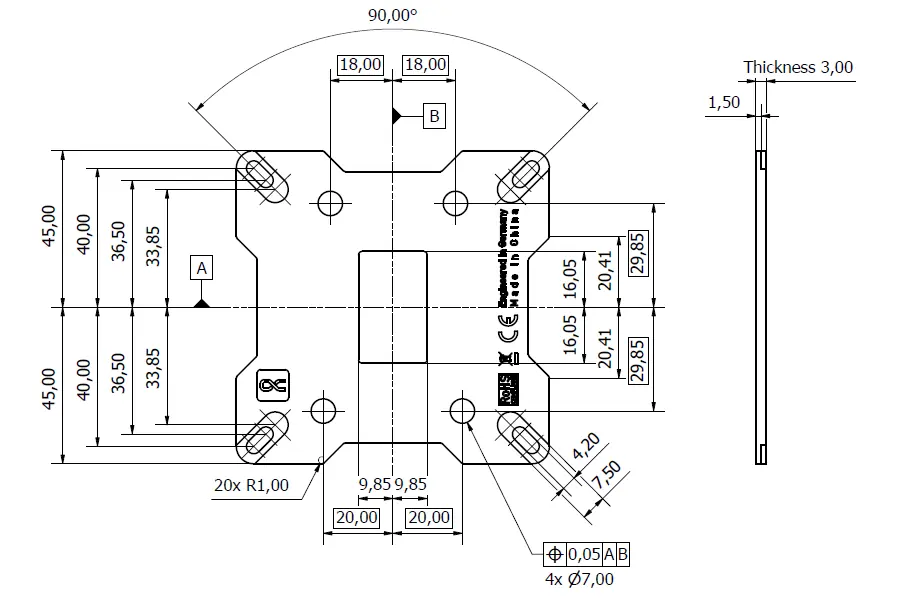

Technische Zeichnung
Die technischen Zeichnungen geben Aufschluss über die exakten Abmessungen und Bohrungsabstände. Dies ist hilfreich, um vor der Montage sicherzustellen, dass keine Bauteile auf der Rückseite des Mainboards mit der Backplate kollidieren.
Praktische Hilfe
Vor der Verwendung
- Prüfen Sie, ob Ihr CPU-Sockel (LGA 1150/1151/1155/1200/1700) unterstützt wird.
- Stellen Sie sicher, dass Ihr CPU-Kühler (XPX oder Eisbaer Serie) kompatibel ist.
- Reinigen Sie die Rückseite des Mainboards vor der Montage, um eine optimale Haftung der Klebefläche zu gewährleisten.
Technische Daten in der Praxis
- Material: Edelstahl
- Bietet höhere Stabilität und Langlebigkeit im Vergleich zu Kunststoff-Backplates.
- Abmessungen: 90 x 90 x 3 mm
- Standardisierte Größe für die genannten Intel-Sockel.
