Installationsanleitung für RFID-Leser XPR MTPX-RS-MF V2
Installations- und Konfigurationsanleitung für den RFID-Leser XPR MTPX-RS-MF V2. Erfahren Sie mehr über Montage, RS-485-Verkabelung, Adressierung und Software-Einstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Konfiguration des RFID-Lesers XPR MTPX-RS-MF V2. Das Gerät ist für den Außenbereich konzipiert (IP65) und kommuniziert über RS-485 mit der WS4-Serie. Die Anleitung deckt die physische Montage, die korrekte Verkabelung, die Adressierung der Leser sowie die Software-Einrichtung ab.
Technische Daten
- Spannungsversorgung: 9 - 14 VDC, 120 mA
- Schnittstelle: RS-485, kompatibel mit WS4-Serie
- Unterstützte Karten: Mifare (Classic, Desfire, Plus, Ultralight)
- Lesereichweite: Bis zu 6 cm
- Betriebstemperatur: -20°C bis 50°C
- Schutzklasse: IP65 (Außenbereich)
Montage
Der Leser ist für die Aufputzmontage vorgesehen. Verwenden Sie die beiliegende Montageplatte. Wichtig: Wickeln Sie die Kabel zur Reduzierung elektromagnetischer Interferenzen (EMI) einmal um den mitgelieferten Ferritkern, bevor Sie sie anschließen.

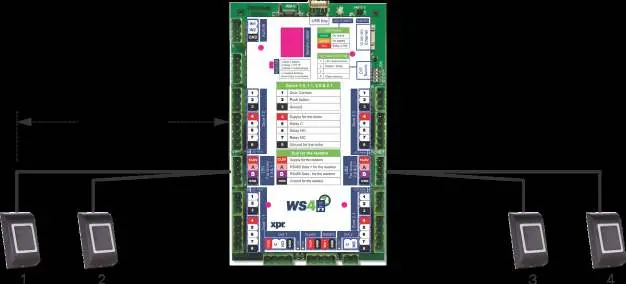

Verkabelung und Anschluss
Verwenden Sie ein geschirmtes Kabel mit 2 verdrillten Paaren (max. 80 m). Die Abschirmung muss an der Zugangseinheit angeschlossen werden. Bei Entfernungen über 80 m können Abschlusswiderstände (120 Ohm) an beiden Enden der RS-485-Leitung erforderlich sein.
Adressierung
Die Adressierung ist entscheidend für die Kommunikation mit dem WS4-Controller:
- Türen 1.0 und 2.0: Adresse 0
- Türen 1.1 und 2.1: Adresse 1
- Bei zwei Lesern pro Tür: Einer muss auf Adresse 0, der andere auf Adresse 1 eingestellt sein.
Visuelle und akustische Signale
Der Leser gibt Rückmeldung über LED und Summer:
- Rot blinkend: Zugriff verweigert, Einbruch, Leser offline oder Sabotage.
- Grün blinkend: Zugriff erlaubt oder Normalbetrieb.
- Grün dauerhaft: Schloss EIN (Toggle-Modus).
Software-Konfiguration
Verwenden Sie die XPR Toolbox Software zur Konfiguration und Firmware-Aktualisierung. Wählen Sie in der Software 'WS4 readers' und 'MTPX-RS-MF V2' aus, um auf die Einstellungen zuzugreifen. Hier können Sie auch die Hintergrundbeleuchtung der grünen LED anpassen (ON/OFF).
Praktische Hilfe
Typische Probleme
Leser offline
Überprüfen Sie die RS-485-Verkabelung und stellen Sie sicher, dass die Adresse (0 oder 1) korrekt konfiguriert ist.
Grüne LED blinkt ständig
Dies ist der normale Betriebszustand nach erfolgreicher Kommunikation. Wenn Sie dies deaktivieren möchten, ändern Sie die Einstellung 'Backlight' in der XPR Toolbox Software.
Kommunikationsfehler / EMI
Stellen Sie sicher, dass die Kabel einmal um den mitgelieferten Ferritkern gewickelt sind und die Abschirmung korrekt an der Zugangseinheit geerdet ist.
Vor der Verwendung
- Prüfen Sie die Spannungsversorgung (9-14 VDC).
- Stellen Sie sicher, dass das Kabel für RS-485 (2 verdrillte Paare mit Abschirmung) bereitliegt.
- Installieren Sie die XPR Toolbox Software auf Ihrem PC.
- Bereiten Sie den Ferritkern für die Kabelabschirmung vor.
- Stellen Sie sicher, dass die Adressierung (0 oder 1) gemäß der Türkonfiguration geplant ist.
Abbildungen und Diagramme
- Montage: Bohren Sie Löcher gemäß Vorlage, befestigen Sie die Basis und setzen Sie den Leser ein.
- Verkabelung: Wickeln Sie die Drähte einmal um den mitgelieferten Ferritkern.
Modellkompatibilität
- Kompatibel mit WS4-Serie.
- Unterstützt Mifare Classic, Desfire, Plus, Ultralight.
