Bedienungsanleitung für den Barcodescanner Honeywell Voyager 1250g
Schnellstartanleitung und vollständiges Handbuch für den Honeywell Voyager 1250g Barcodescanner. Erfahren Sie mehr über Anschluss, Programmierung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch bietet Installations- und Programmieranweisungen für den Honeywell Voyager 1250g Single-Line-Laserscanner. Es enthält technische Spezifikationen, Wartungshinweise und Informationen zur Fehlerbehebung. Das Gerät ist werkseitig für die gängigsten Terminal- und Kommunikationseinstellungen programmiert. Änderungen können durch Scannen der entsprechenden Barcodes in diesem Handbuch vorgenommen werden.
Anschluss des Geräts
Der Scanner kann über verschiedene Schnittstellen angeschlossen werden:
- USB: Anschluss an den USB-Port eines Computers.
- Keyboard Wedge: Anschluss zwischen Tastatur und PC.

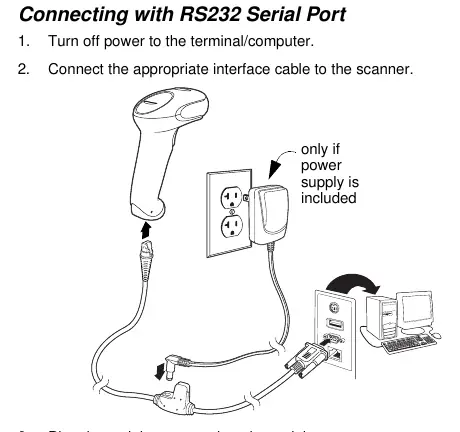

- RS232: Anschluss an den seriellen Port eines Terminals oder PCs.
- RS485: Anschluss für IBM POS-Terminals.
Stellen Sie sicher, dass das Gerät korrekt mit dem Host-System verbunden ist, bevor Sie das System einschalten.
Lesetechniken
Der Scanner verwendet einen hellroten Zielstrahl, der dem horizontalen Sichtfeld entspricht. Der Strahl muss horizontal über dem Barcode zentriert sein und alle vertikalen Balken des Barcodes hervorheben. Bei stark reflektierenden Codes (z. B. laminiert) kann es erforderlich sein, den Code um 15° bis 18° zu neigen, um Reflexionen zu vermeiden.
Programmierung
Die Programmierung erfolgt durch Scannen von Menü-Barcodes. Sie können benutzerdefinierte Standardeinstellungen erstellen, indem Sie den Barcode "Set Custom Defaults" scannen, gefolgt von den gewünschten Einstellungen und "Save Custom Defaults". Zum Zurücksetzen auf die Werkseinstellungen scannen Sie "Activate Defaults".
Wartung
Das Gerät erfordert nur minimale Wartung. Reinigen Sie das Scannerfenster bei Bedarf mit einem weichen Tuch oder Linsentuch, das mit Wasser oder einer milden Reinigungslösung angefeuchtet ist. Verwenden Sie keine Lösungsmittel wie Alkohol oder Aceton. Das Schnittstellenkabel ist austauschbar; zum Lösen des Kabels drücken Sie mit einer Büroklammer in das kleine Loch an der Unterseite des Griffs.
Fehlerbehebung
Wenn der Scanner nicht ordnungsgemäß funktioniert, prüfen Sie:
- Ob das Kabel korrekt angeschlossen ist.
- Ob die Stromversorgung des Host-Systems eingeschaltet ist.
- Ob der Auslöser funktioniert.
- Ob das Scannerfenster sauber ist und der Barcode nicht beschädigt oder verdeckt ist.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Scanner liest nicht
Prüfen Sie, ob das Zielsymbol aktiviert ist, ob das Fenster sauber ist und ob der Zielstrahl korrekt ausgerichtet ist.
Daten werden nicht korrekt angezeigt
Überprüfen Sie die Terminal-Schnittstelleneinstellungen und führen Sie ggf. eine Neuprogrammierung durch.
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass alle Teile der Bestellung vorhanden sind.
- Wählen Sie das passende Schnittstellenkabel (USB, RS232, etc.).
- Stellen Sie sicher, dass der Host-Computer ausgeschaltet ist, bevor Sie Kabel anschließen.
Technische Daten in der Praxis
- Scan-Geschwindigkeit
- 100 Scanzeilen pro Sekunde.
Abbildungen und Diagramme
- Anschlussdiagramme für USB, RS232, RS485 und Keyboard Wedge.
- Diagramm zur korrekten Ausrichtung des Zielstrahls.
- Anleitung zum Austausch des Schnittstellenkabels.
Modellkompatibilität
- Unterstützt Standard 1D- und GS1 DataBar-Symbologien.
- Nicht kompatibel mit Legacy-Kabeln von Honeywell.
