Dieses Dokument enthält Installationsanweisungen und technische Spezifikationen für das Visionis VIS-DP100-FSA elektrische Fallriegelschloss. Es handelt sich um ein Fail-Safe-System, das bei Stromausfall entriegelt. Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden, da sie das Schneiden von Aussparungen im Türrahmen erfordert. Bitte prüfen Sie vor der Installation die Einhaltung lokaler Brandschutzvorschriften.

Produktbeschreibung und technische Daten

Das VIS-DP100-FSA ist ein elektrisches Fallriegelschloss mit Zeitverzögerungsfunktion. Die wichtigsten technischen Daten sind:

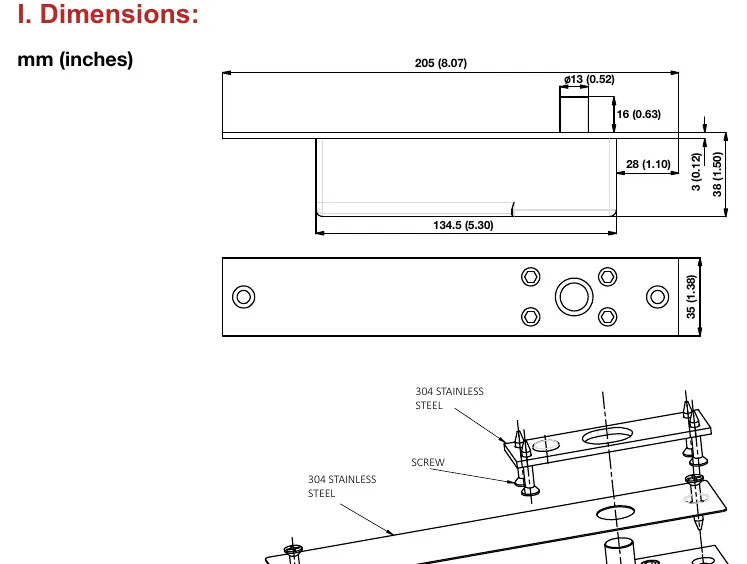

Abmessungen des Fallriegelschlosses
Abmessungen des Fallriegelschlosses
  • Spannung: DC 12V - 24V
  • Stromaufnahme (DC12V): Start 1A, Standby 0.11A
  • Haltekraft: 800 kg (1700 lbs)
  • Zeitverzögerung: 0, 3, 6 Sekunden
  • Betriebstemperatur: -20°C bis +50°C
  • Abmessungen: 205mm (L) x 35mm (B) x 38mm (H)
  • Riegel: 13mm Durchmesser, Edelstahl

Installation

Die Installation erfordert eine präzise Aussparung im Türrahmen. Die Tiefe der Aussparung darf nicht weniger als 38 mm betragen. Die erforderliche Lochgröße beträgt 207 mm (L) x 36 mm (B).

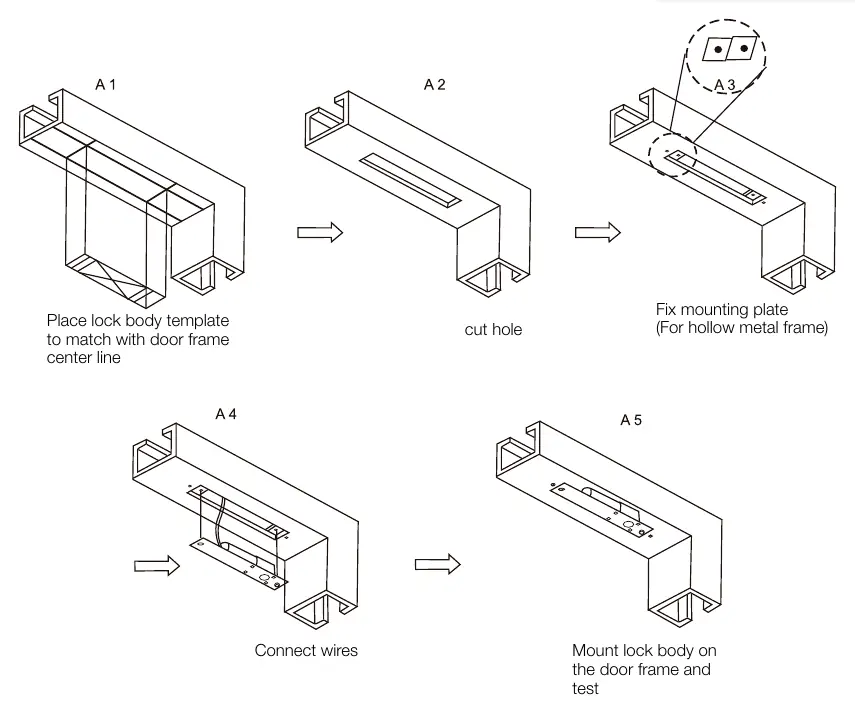

Schritt-für-Schritt-Montageanleitung
Schritt-für-Schritt-Montageanleitung
  1. Platzieren Sie die Schablonenvorlage für den Schlosskörper mittig am Türrahmen.
  2. Schneiden Sie die erforderliche Aussparung aus.
  3. Befestigen Sie die Montageplatte (insbesondere bei Hohlmetallrahmen).
  4. Schließen Sie die Kabel gemäß dem Verdrahtungsplan an.
  5. Montieren Sie den Schlosskörper im Türrahmen und führen Sie einen Funktionstest durch.

Verdrahtung

Die Verdrahtung erfolgt über die folgenden Anschlüsse:

Verdrahtungsdefinitionen für das Schloss
Verdrahtungsdefinitionen für das Schloss
  • Rot: DC 12V - 24V (+)
  • Schwarz: GND (Masse)
  • Gelb: Push-Button-Schalter
  • Weiß: Türsensor COM
  • Blau: Türsensor NO

Praktische Hilfe

Typische Probleme

Schloss verriegelt nicht bei Stromausfall

Das Gerät ist ein 'Fail-Safe'-Modell. Es ist so konzipiert, dass es bei Stromausfall entriegelt. Dies ist ein Sicherheitsmerkmal, kein Defekt.

Schwierigkeiten bei der Montage in Hohlmetallrahmen

Verwenden Sie die mitgelieferte Montageplatte, um einen sicheren Halt im Rahmen zu gewährleisten.

Vor der Verwendung

  • Prüfen Sie, ob die Stromversorgung 12V-24V DC entspricht.
  • Stellen Sie sicher, dass die Einbautiefe im Türrahmen mindestens 38 mm beträgt.
  • Überprüfen Sie die Ausrichtung des Türrahmens anhand der Mittellinie.
  • Stellen Sie sicher, dass ein qualifizierter Elektriker die Installation durchführt.
  • Prüfen Sie die lokalen Brandschutzvorschriften.

Technische Daten in der Praxis

Zeitverzögerung
Einstellbare Verzögerung (0, 3, 6 Sekunden) bis das Schloss nach dem Schließen der Tür verriegelt.

Abbildungen und Diagramme

  • Die Anleitung enthält eine detaillierte Bemaßungsskizze für den Einbau.
  • Es gibt eine Schritt-für-Schritt-Anleitung (A1-A5) für die physische Montage.
  • Verschiedene Türtypen (Standard, Schmal, Glas) werden in den Diagrammen B1-B4 dargestellt.

Modellkompatibilität

  • Geeignet für verschiedene Türtypen, einschließlich Standardtüren, schmaler Türen und rahmenloser Glastüren.
