Bedienungsanleitung für Visionis Mini-USV VIS-BB200
Erfahren Sie, wie Sie die Visionis Mini-USV VIS-BB200 installieren und bedienen. Diese Anleitung enthält Informationen zu Funktionen, LED-Anzeigen, Batteriewechsel, Lagerung und Sicherheitshinweisen für Ihre unterbrechungsfreie...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Visionis Mini-USV VIS-BB200 ist eine unterbrechungsfreie Stromversorgung (USV) für Gleichstromgeräte (DC). Sie dient als Notstromquelle bei Stromausfällen für Geräte wie Router, Modems, Überwachungssysteme, Alarmanlagen, IP-Kameras und andere kritische Telekommunikationsausrüstung. Das Gerät bietet Schutz vor Überladung, Tiefentladung, Überstrom und Kurzschluss.
Produktmerkmale
- Wandmontage-Design für einfache Installation.
- Verschiebbares Rückcover für einfachen Austausch des Akkupacks.
- 3x 2000mAh Akkupack mit einer Backup-Zeit von 2 bis 10 Stunden (abhängig von der Last).
- 4 LED-Anzeigen zur Überwachung des Batteriestatus (25% bis 100%).
- Standard-Y-Kabel zur gleichzeitigen Stromversorgung von zwei Geräten.
Bedienung und LED-Anzeigen
Das Gerät verfügt über einen Netzschalter mit zwei Hauptfunktionen:
- Einschalten / Schlafmodus: Halten Sie den Schalter 3-5 Sekunden lang gedrückt, um das Gerät einzuschalten oder in den Schlafmodus zu versetzen.
- Kapazitätsanzeige: Drücken Sie den Schalter kurz (1 Sekunde), um den aktuellen Ladestand über die LED-Anzeigen zu prüfen.
Die LEDs zeigen den Ladezustand (CHARGE/FULL) sowie die Kapazität in 25%-Schritten an.
Installation und Batteriewechsel
Das Gerät ist modular aufgebaut. Um den Akku zu wechseln, schieben Sie das Rückcover auf. Der Akku ist über ein Stecksystem (Male/Female Terminal) mit der Haupteinheit verbunden. Achten Sie darauf, nur qualifizierte Akkupacks mit Schutzplatine zu verwenden.
Betriebsbedingungen und Lagerung
Beachten Sie die zulässigen Temperaturbereiche für einen sicheren Betrieb:
- Laden: 0°C bis 50°C
- Entladen: -20°C bis 65°C
- Lagerung (30 Tage): -20°C bis 45°C
- Lagerung (90 Tage): -20°C bis 35°C
Bei längerer Nichtbenutzung sollte das Gerät vollständig geladen gelagert werden. Laden Sie das Gerät mindestens alle 3 Monate auf, um die Lebensdauer des Akkus zu erhalten.
Sicherheitshinweise
- Das Gerät ist nicht wasserdicht und nur für den Innenbereich bestimmt.
- Nicht in Wasser oder Feuer werfen.
- Versuchen Sie nicht, das Gerät eigenständig zu zerlegen.
- Bei Unsicherheiten bezüglich der elektrischen Installation sollte ein professioneller Elektriker hinzugezogen werden.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Halten Sie den Netzschalter 3-5 Sekunden lang gedrückt, um das Gerät zu aktivieren.
Batteriekapazität ist unbekannt
Drücken Sie den Netzschalter kurz für 1 Sekunde, um die LED-Anzeigen für den Ladestand zu aktivieren.
Gerät soll gelagert werden
Laden Sie das Gerät vor der Lagerung vollständig auf und laden Sie es bei längerer Nichtbenutzung mindestens alle 3 Monate nach.
Vor der Verwendung
- Prüfen Sie, ob das Gerät in einer trockenen Umgebung (Innenbereich) installiert wird.
- Stellen Sie sicher, dass die angeschlossenen Geräte mit 12V DC kompatibel sind.
- Laden Sie das Gerät vor der ersten Inbetriebnahme vollständig auf.
- Prüfen Sie die Anschlüsse (DC Input/Output 5.5*2.5mm).
Technische Daten in der Praxis
- Batteriekapazität
- 3x 2000mAh, bietet je nach angeschlossener Last 2 bis 10 Stunden Backup-Zeit.
- DC Anschlüsse
- Standard 5.5*2.5mm Stecker für Eingang und Ausgang.
- Betriebstemperatur
- Entladung ist bei Temperaturen von -20°C bis 65°C möglich.
Abbildungen und Diagramme

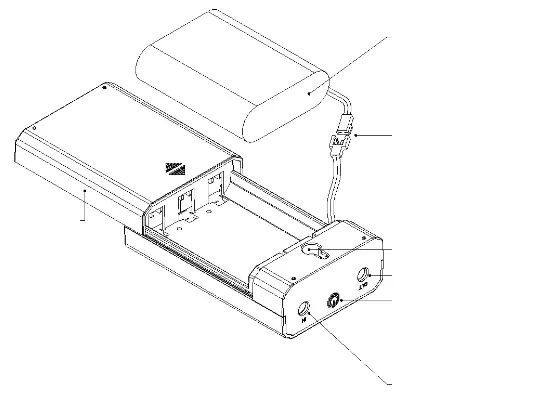

- Die Abbildung zeigt den Batteriewechselmechanismus durch das verschiebbare Rückcover und die Steckverbindung.
- Die Frontseite enthält den Netzschalter, die DC-Eingangs- und Ausgangsbuchsen sowie die LED-Statusanzeigen.
Modellkompatibilität
- Geeignet für Router, Modems, Überwachungssysteme, Alarmanlagen und andere 12V DC-Geräte.
- Nicht für den Außenbereich geeignet (nicht wasserdicht).
