Bedienungsanleitung FAAC 170CLAVEASY Zutrittskontroll-Tastatur
Erfahren Sie, wie Sie das FAAC 170CLAVEASY Zutrittskontrollsystem installieren, programmieren und verwalten. Detaillierte Anleitungen zu Verkabelung, Benutzerverwaltung und Sicherheitseinstellungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das FAAC 170CLAVEASY ist ein Zutrittskontroll-Keypad mit Proximity-Leser. Die Programmierung erfolgt über einen Master-Code (Werkseinstellung 1234). S. 1, 2
Wichtigste Schritte
- Master-Code ändern S. 2
- Benutzer hinzufügen S. 4
- Relais-Zeit einstellen S. 3
Erste Inbetriebnahme
- Werkseitiger Master-Code ist 1234. S. 2
Probleme und Lösungen
Nach 5 Fehlversuchen ist das Gerät für 60 Sekunden gesperrt.
S. 4Wartung und Reset
- Reset auf Werkseinstellungen: Strom trennen, # gedrückt halten, Strom einschalten. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 12-24 VAC/VDC | Betriebsspannung | S. 1 |
| Schutzart | IP65 | Wetterfestigkeit | S. 1 |
Wo es im PDF steht
- Technische Daten & Installation S. 1
- Schaltplan & Programmierung S. 2
- Erweiterte Einstellungen S. 3
- Benutzerverwaltung S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Das FAAC 170CLAVEASY ist ein Zutrittskontroll-Keypad mit integriertem Proximity-Leser. Es unterstützt drei Betriebsmodi: Nur Proximity-Leser, Proximity-Leser oder Code, sowie Proximity-Leser und Code. Das Gerät verfügt über zwei Relaisausgänge zur Steuerung von Türen oder Toren.

Technische Daten
- Spannungsversorgung: 12-24 VAC oder VDC (+/- 10%), max. 30V
- Stromverbrauch: ≤ 80 mA (aktiv), ≤ 110 mA (Ruhezustand)
- Relais: 2 Ausgänge (30V AC/DC - 1A)
- Benutzerkapazität: Relais 1: bis zu 1000 Benutzer; Relais 2: bis zu 10 Benutzer
- Frequenz: EM 125KHz
- Schutzart: IP65 (staubdicht und strahlwassergeschützt)
- Betriebstemperatur: -20°C bis +50°C
Installation und Verkabelung
Die Installation muss durch qualifiziertes Personal erfolgen. Das Gerät sollte in einer für den Bediener nicht direkt zugänglichen Schalttafel installiert werden. Achten Sie auf eine korrekte Spannungsversorgung und den Schutz gegen Überspannungen.

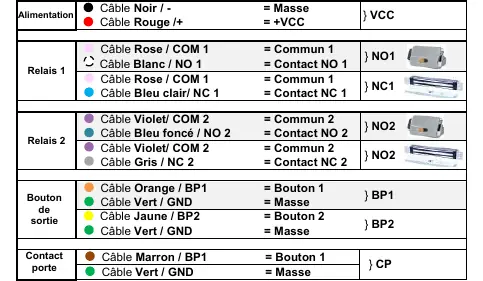

Verkabelung (Schaltplan)
- Stromversorgung: Schwarz (-/Masse), Rot (+/VCC)
- Relais 1: Rose (COM 1), Weiß (NO 1), Blau (NC 1)
- Relais 2: Violett (COM 2), Dunkelblau (NO 2), Grau (NC 2)
- Zubehör: Anschlüsse für Ausgangstaster (BP1, BP2) und Türkontakt (CP) sind vorhanden.
Programmierung
Um in den Programmiermodus zu gelangen, geben Sie den Master-Code zweimal ein (Werkseinstellung: 1234). Der Programmiermodus wird nach 30 Sekunden Inaktivität automatisch beendet.
Wichtige Programmierfunktionen
- Master-Code ändern: Menü 3 wählen, neuen 4-stelligen Code zweimal eingeben.
- Relais-Zeit einstellen: Menü 1 (Relais 1) oder Menü 5 (Relais 2) wählen, Zeit von 01-99 Sekunden oder 00 für bistabile Funktion eingeben.
- Master-Code Reset: Strom trennen, Taste # gedrückt halten und Strom wieder einschalten, bis ein Signalton ertönt.
- Werkseinstellungen wiederherstellen: Menü 899 wählen (löscht alle Codes und Karten).
Benutzerverwaltung
Benutzer können für Relais 1 (001-999) und Relais 2 (00-09) hinzugefügt werden. Es stehen verschiedene Modi zur Verfügung (nur Karte, Karte oder Code, Karte und Code). Um einen Benutzer zu löschen, wählen Sie den Speicherplatz und drücken Sie zweimal die Taste *.
Sicherheitshinweise
Das Gerät darf nicht in explosionsgefährdeten Bereichen oder in der Nähe starker elektromagnetischer Felder installiert werden. Bei 5 Fehlversuchen der Code-Eingabe wird das Keypad für 60 Sekunden gesperrt. Verwenden Sie für Reparaturen ausschließlich Originalersatzteile.
Praktische Hilfe
Typische Probleme
Nach 5 Fehlversuchen ist das Gerät für 60 Sekunden gesperrt.
Stromversorgung trennen, Taste # gedrückt halten und Strom wieder einschalten bis zum Signalton.
Überprüfen Sie die Verkabelung der Relais-Ausgänge (COM, NO, NC) und die eingestellte Zeitfunktion.
Vor der Verwendung
- Spannungsversorgung 12-24V AC/DC sicherstellen
- Master-Code (Standard 1234) bereithalten
- Installationsort auf elektromagnetische Störungen prüfen
- Verkabelung gemäß Schaltplan (Seite 2) vorbereiten
Technische Daten in der Praxis
- Bistabile Funktion (00)
- Das Relais schaltet dauerhaft um, bis es erneut betätigt wird (Schalter-Modus).
Abbildungen und Diagramme
- Der Schaltplan auf Seite 2 zeigt die farbcodierte Belegung für Stromversorgung, Relais 1 & 2, Ausgangstaster und Türkontakt.
- Die Montagezeichnung auf Seite 1 zeigt die Befestigung des Gehäuses mit Schrauben und Dübeln.
Modellkompatibilität
- Nur für den Betrieb mit 12-24V AC/DC ausgelegt.
- Nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.
