Installationsanleitung für Security Brands Ascent X2 Cellular Multi-Tenant Entry System
Erfahren Sie, wie Sie das Security Brands Ascent X2 Cellular Multi-Tenant Entry System installieren und anschließen. Diese Anleitung enthält wichtige Schritte zur Montage, Verkabelung von Relais, Stromversorgung und Wiegand-Geräten sowie...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Ascent X2 ist ein zellulares Zutrittskontrollsystem. Die Installation umfasst die Montage am Pfosten, die Verkabelung der Stromversorgung, der Relais für Toröffner und optionaler Wiegand-Geräte sowie die anschließende Aktivierung über das Online-Dashboard. S. 1, 2
Wichtigste Schritte
- Montage am Pfosten S. 1
- Verkabelung der Stromversorgung S. 2
- Funktionstest S. 2
Erste Inbetriebnahme
- Nach der Verkabelung Code 2012 eingeben. Wenn das Tor öffnet, ist die Installation erfolgreich. Danach Aktivierungsanleitung folgen. S. 2
Probleme und Lösungen
Kein Signal
Antennenverlängerung (16-ANTX-1) bei alternativer Montage verwenden.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 12-24 VDC | Erforderliche Eingangsspannung. | S. 2 |
| Empfohlene Verkabelung | 18-gauge stranded wire | Empfohlener Kabelquerschnitt für alle Verbindungen. | S. 2 |
Wo es im PDF steht
- Installation und Komponenten S. 1
- Verkabelung und Inbetriebnahme S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Ascent X2 ist ein zellulares Zutrittskontrollsystem für Tore und Türen. Diese Anleitung führt Sie durch die physische Installation, Verkabelung und den ersten Funktionstest. Bitte beachten Sie, dass das Gerät erst nach Abschluss des Aktivierungsprozesses (siehe separate Aktivierungsanleitung) voll funktionsfähig ist. Eine unterbrechungsfreie Mobilfunkverbindung kann nicht garantiert werden, daher sollte immer ein Notausgang oder ein primärer Eingangsmechanismus vorhanden sein.
Lieferumfang und Vorbereitung
- Ascent-Einheit
- 12-V AC/DC-Adapter
- Schlüssel
- 4x Schlossschrauben und Muttern
- Schraubendreher
Montage des Geräts
Wir empfehlen die Montage der Einheit an einem Schwanenhals-Pfosten (Gooseneck Pedestal) unter Verwendung der mitgelieferten Hardware. Verwenden Sie alle vier Schlossschrauben. Falls eine alternative Montage gewählt wird, muss das 4G LTE Antennen-Verlängerungskit (Modell 16-ANTX-1) erworben und installiert werden, um Signalverlust zu vermeiden. Die "Hockey-Puck"-Antenne muss auch bei Verwendung einer Verlängerung am Gerät verbleiben.
Verkabelung und Anschlüsse
Die Anschlüsse befinden sich im Inneren des Geräts. Die Klemmenblöcke können zum einfacheren Anschließen abgezogen werden. Es wird empfohlen, für alle Verbindungen 18-Gauge-Litze zu verwenden.
Stromversorgung und Relais
- Stromversorgung: Schließen Sie den 12-V AC/DC-Adapter an die POWER-Klemmen an. Achten Sie strikt auf die korrekte Polarität (Plus an Plus, Minus an Minus), um Schäden zu vermeiden.
- Relais: Die Relais-Klemmen (Relay A/B) dienen zum Anschluss an den Toröffner. Konsultieren Sie das Handbuch Ihres Toröffners für die genaue Belegung.
Wiegand-Geräte
Zum Anschluss von Wiegand-Geräten (z. B. Kartenleser oder Keypads) nutzen Sie die Wiegand-Klemmen. Wichtig: Trennen Sie die Stromversorgung des Ascent-Geräts, bevor Sie Wiegand-Geräte anschließen, um Schäden zu vermeiden.
Inbetriebnahme und Test
- Überprüfen Sie alle Verkabelungen und stellen Sie sicher, dass das Gerät mit Strom versorgt wird.
- Geben Sie den temporären Code 2012 auf dem Tastenfeld ein.
- Wenn das Tor öffnet, ist die Installation erfolgreich. Schließen und verriegeln Sie anschließend das Gehäuse.
- Folgen Sie der Aktivierungsanleitung, um ein Konto zu erstellen und das System in Betrieb zu nehmen.
Sicherheitshinweise
- Automatische Tore können schwere Verletzungen oder Tod verursachen. Stellen Sie sicher, dass der Torweg frei ist.
- Verwenden Sie immer Sicherheitsvorrichtungen wie Lichtschranken oder Reversiersysteme.
- Das Gerät ist nicht für den alleinigen Notfallzugang geeignet; mechanische Notentriegelungen müssen immer vorhanden sein.
Praktische Hilfe
Typische Probleme
Kein Signal
Bei alternativer Montage (nicht am Pfosten) muss das 4G LTE Antennen-Verlängerungskit (16-ANTX-1) installiert werden.
Gerät funktioniert nicht
Der Aktivierungsprozess muss vollständig abgeschlossen sein, bevor das Gerät betriebsbereit ist.
Beschädigung durch falsche Polung
Achten Sie beim Anschluss der Stromversorgung strikt auf die Polarität (Plus an Plus, Minus an Minus).
Vor der Verwendung
- Alle Teile aus dem Lieferumfang prüfen.
- Sicherstellen, dass der Torweg frei ist.
- 18-Gauge-Litze für alle Verbindungen verwenden.
- Stromversorgung vor dem Anschließen von Wiegand-Geräten trennen.
- Gehäuse nach dem Test verriegeln.
Technische Daten in der Praxis
- 12-V AC/DC Adapter
- Erforderliche Stromversorgung für das Gerät.
- Relay Terminals
- Anschlüsse zur Steuerung des Toröffners.
- Wiegand Terminals
- Anschlüsse für externe Kartenleser oder Keypads.
Abbildungen und Diagramme

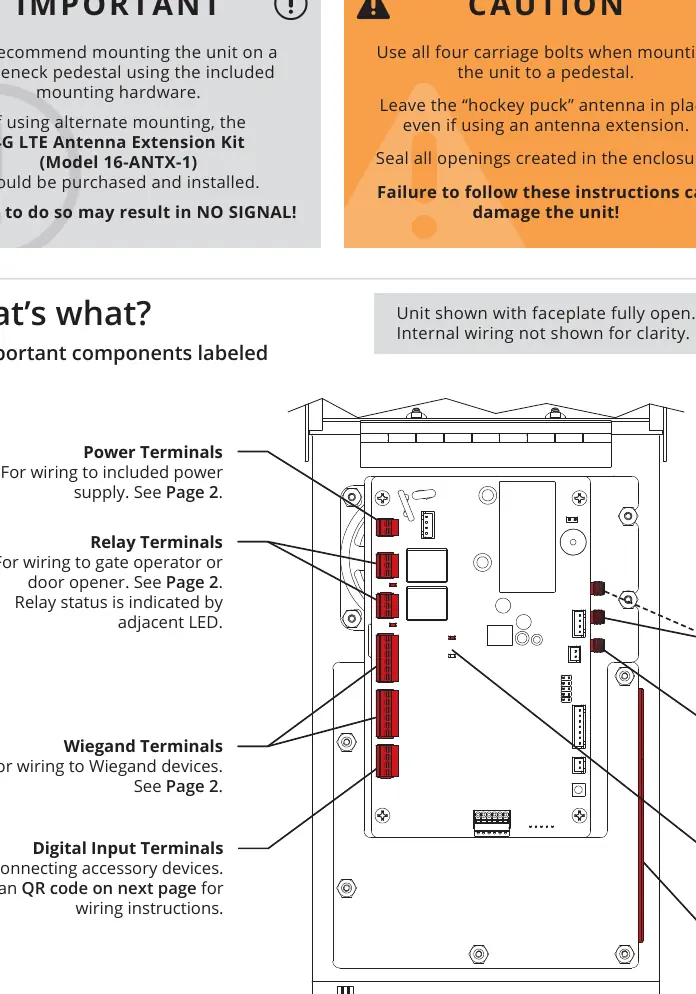

- Übersicht der internen Komponenten und Klemmen.

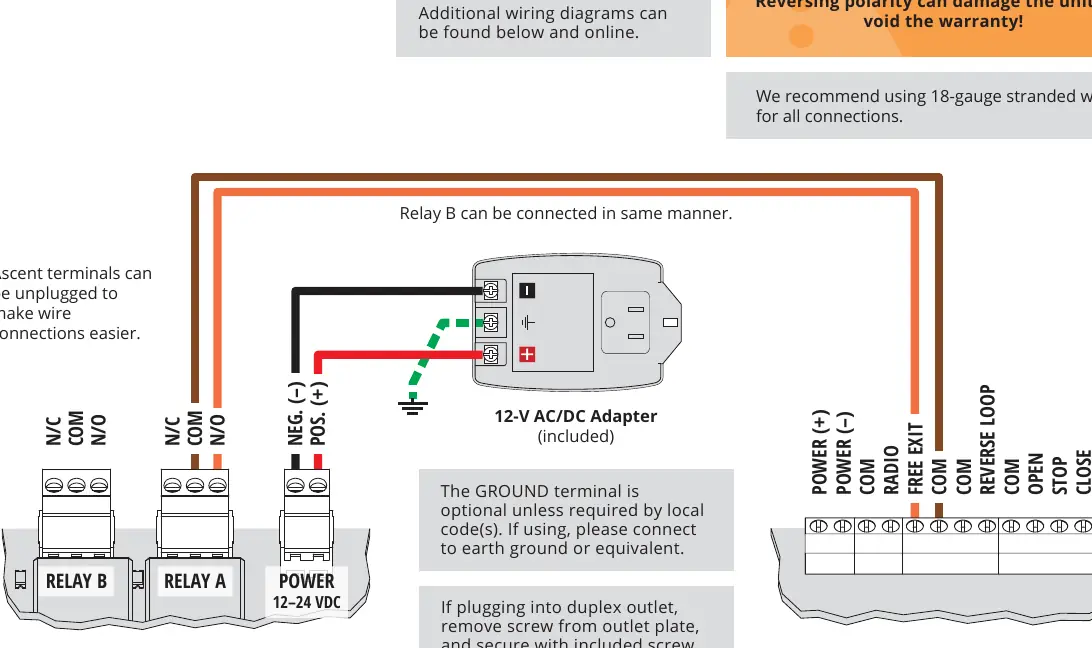

- Schaltplan für die Stromversorgung und Relais-Verbindung zum Toröffner.

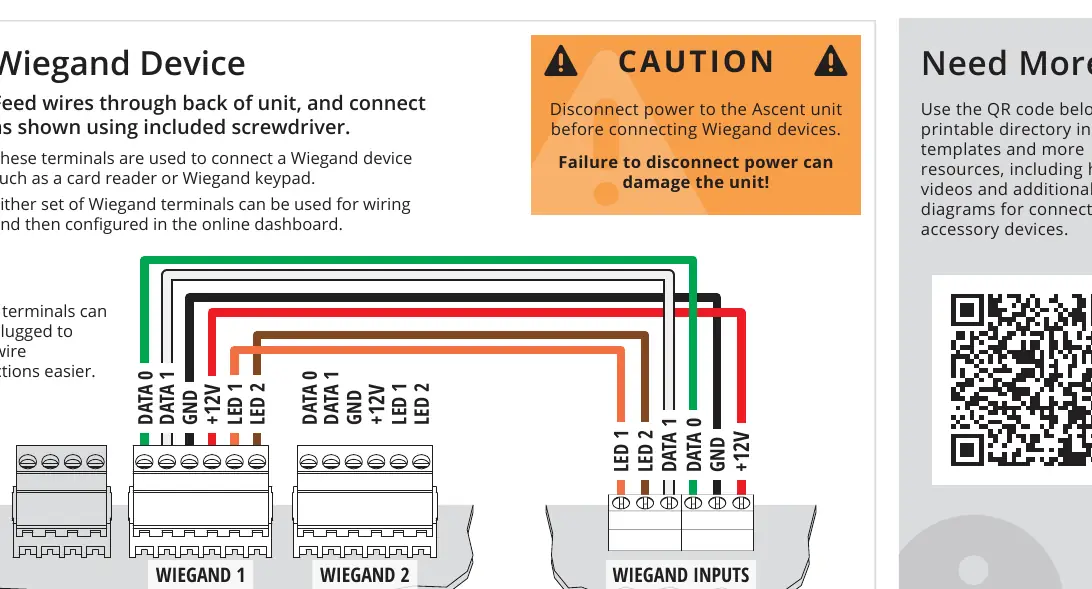

- Schaltplan für den Anschluss von Wiegand-Geräten.
Modellkompatibilität
- Kompatibel mit Standard-Toröffnern (Anschluss variiert je nach Modell).
- Wiegand-Geräte können konfiguriert werden.
- Nicht für den alleinigen Notfallzugang geeignet.
