Installationsanleitung für Security Brands Ascent M8 Multi Tenant Entry System

Erfahren Sie, wie Sie das Security Brands Ascent M8 Multi Tenant Entry System installieren, verkabeln und in Betrieb nehmen. Diese Anleitung enthält wichtige Schritte zur Montage, zum Anschluss der Stromversorgung und Wiegand-Geräte sowie...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Ascent M8 ist ein zellulares Zutrittskontrollsystem. Die Installation umfasst die Montage am Mast, den Anschluss der Stromversorgung (12-24V DC) und optionaler Wiegand-Geräte sowie die Aktivierung über das Summit Control Portal. S. 1, 2

Wichtigste Schritte

  • Montage am Mast S. 1
  • Stromversorgung anschließen S. 2
  • Wiegand-Geräte anschließen S. 2

Erste Inbetriebnahme

  • Test-Code eingeben S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 12-24V DC Eingangsspannung für das Gerät S. 2

Wo es im PDF steht

  • Installation und Komponenten S. 1
  • Verkabelung und Inbetriebnahme S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Ascent M8 ist ein zellulares Zutrittskontrollsystem. Bitte beachten Sie, dass das Gerät erst nach Abschluss des Aktivierungsprozesses funktioniert. Ein Notausgang oder ein primärer Zutrittsmechanismus (z. B. Feuermelder, mechanische Entriegelung) sollte immer vorhanden sein, da eine unterbrechungsfreie zellulare Verbindung nicht garantiert werden kann. Automatische Tore können schwere Verletzungen verursachen; stellen Sie sicher, dass der Torweg frei ist.

Lieferumfang und Vorbereitung

Stellen Sie sicher, dass alle Komponenten vorhanden sind:

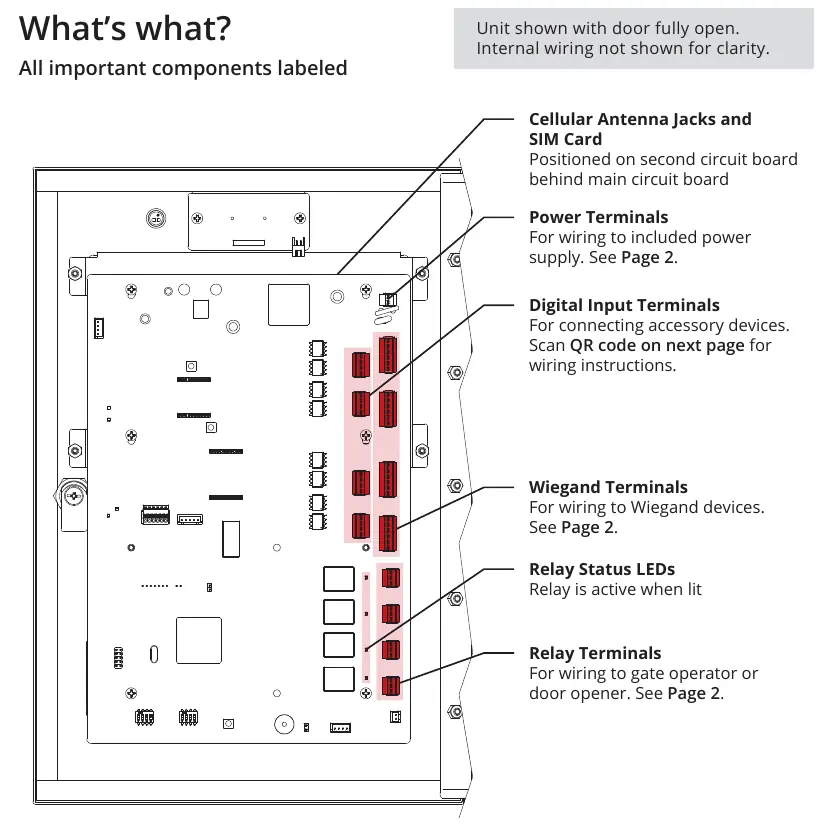

Übersicht der internen Komponenten und Anschlüsse
Übersicht der internen Komponenten und Anschlüsse
  • Ascent-Einheit
  • 24V AC/DC-Adapter
  • Schlüssel
  • 4x Schlossschrauben und Muttern
  • Schraubendreher

Montage des Geräts

Wir empfehlen die Montage an einem Schwanenhals-Mast (Gooseneck Pedestal). Verwenden Sie alle vier mitgelieferten Schlossschrauben. Falls eine alternative Montage verwendet wird, muss das 4G LTE Antennenverlängerungs-Kit (Modell 16-ANTX-1) erworben und installiert werden, um Signalverlust zu vermeiden. Dichten Sie alle Öffnungen im Gehäuse ab, um Schäden zu vermeiden.

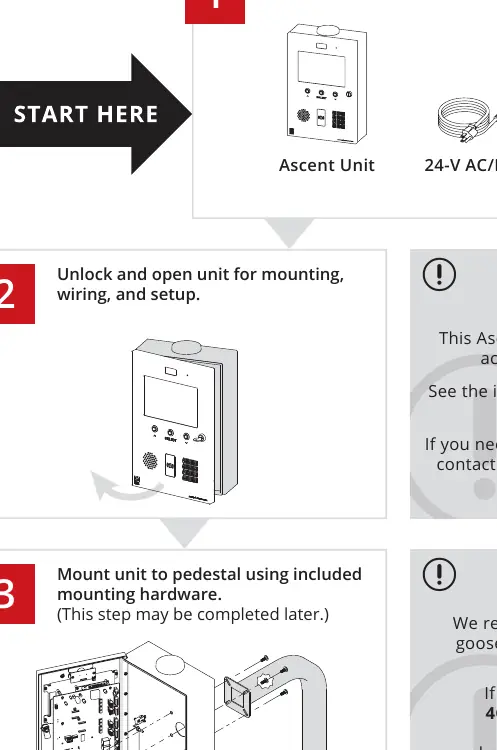

Schritte zur Montage und Vorbereitung
Schritte zur Montage und Vorbereitung

Verkabelung und Anschlüsse

Führen Sie die Kabel durch die Rückseite des Geräts. Die Klemmen können zum einfacheren Anschluss abgezogen werden. Wir empfehlen die Verwendung von 18-Gauge Litzenkabeln.

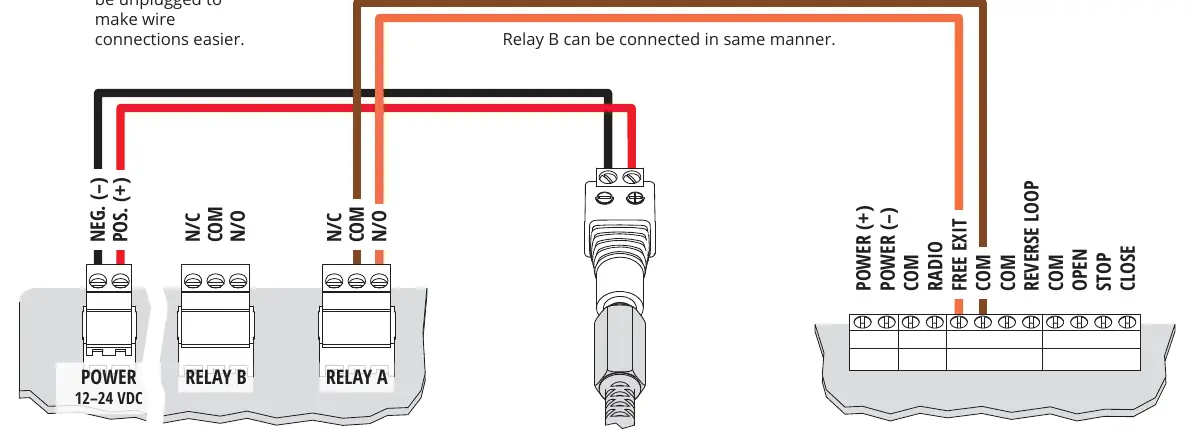

Schaltplan für Stromversorgung und Relais
Schaltplan für Stromversorgung und Relais

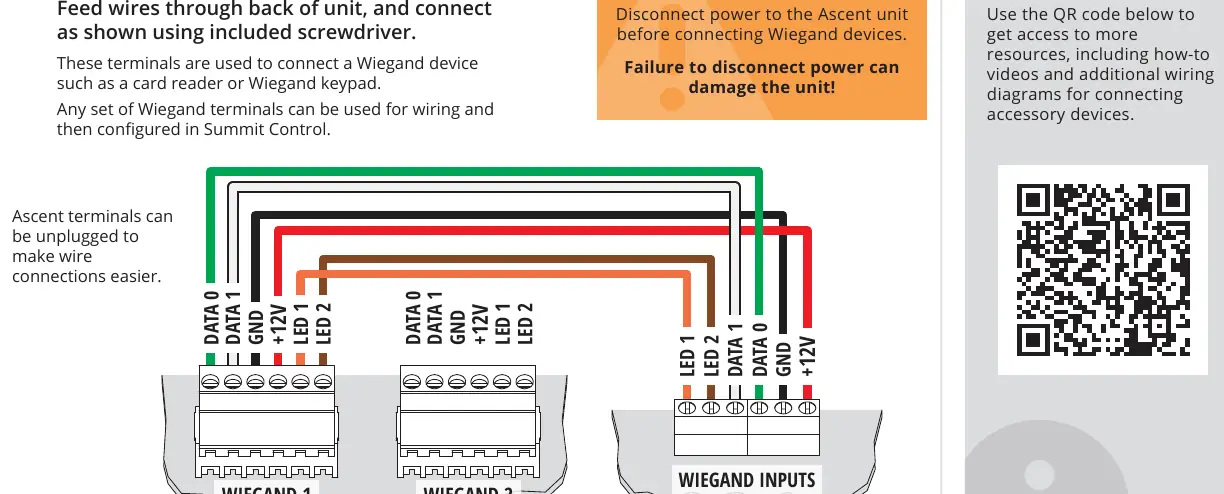

Schaltplan für Wiegand-Geräte
Schaltplan für Wiegand-Geräte
  • Stromversorgung: Schließen Sie 12-24V DC an. Achten Sie strikt auf die Polarität (Plus an Plus, Minus an Minus), um Schäden zu vermeiden und die Garantie nicht zu gefährden.
  • Relais: Anschluss für Toröffner oder Türöffner.
  • Wiegand-Geräte: Trennen Sie unbedingt die Stromversorgung, bevor Sie Wiegand-Geräte (z. B. Kartenleser oder Keypads) anschließen.

Inbetriebnahme und Test

Nach der Verkabelung und dem Einschalten der Stromversorgung können Sie das System testen:

  1. Geben Sie den temporären Code 2012 auf dem Tastenfeld ein.
  2. Bestätigen Sie, dass sich das Tor öffnet.
  3. Wenn der Test erfolgreich war, schließen und verriegeln Sie das Gerät.
  4. Folgen Sie anschließend der separaten Aktivierungsanleitung, um ein Konto zu erstellen und das System in Betrieb zu nehmen.

Praktische Hilfe

Typische Probleme

Kein Signal

Wenn das Gerät nicht direkt am Mast montiert ist, muss das 4G LTE Antennenverlängerungs-Kit (16-ANTX-1) installiert werden.

Gerät funktioniert nicht

Der Aktivierungsprozess muss vollständig abgeschlossen sein, bevor das Gerät betriebsbereit ist.

Wiegand-Gerät reagiert nicht oder Gerät beschädigt

Die Stromversorgung muss vor dem Anschließen von Wiegand-Geräten zwingend getrennt werden.

Vor der Verwendung

  • Alle Teile (Netzteil, Schrauben, Schlüssel) sind vorhanden.
  • Stromversorgung 12-24V DC ist bereit.
  • 18-Gauge Litzenkabel für alle Verbindungen verwenden.
  • Torweg ist frei von Hindernissen.
  • Notfall-Ausgangsmechanismus ist installiert.

Technische Daten in der Praxis

Stromversorgung
12-24V DC Eingang. Polarität beachten!
Wiegand-Anschluss
Zum Anschluss von Kartenlesern oder Keypads.

Abbildungen und Diagramme

  • Übersicht der internen Komponenten (Antennen, Stromklemmen, Wiegand-Klemmen).
  • Schaltplan für Stromversorgung und Relais-Verkabelung.
  • Schaltplan für Wiegand-Geräte-Verkabelung.

Modellkompatibilität

  • Kompatibel mit Wiegand-Geräten (Kartenleser, Keypads).
  • Erfordert 18-Gauge Litzenkabel.
  • Antennenverlängerung 16-ANTX-1 bei alternativer Montage erforderlich.
