Installations- und Bedienungsanleitung für Security Brands Advantage DKLP Economy 19-100E

Schnellstartanleitung für das Security Brands Advantage DKLP Economy 19-100E Tastenfeld. Erfahren Sie, wie Sie das Gerät montieren, korrekt verkabeln, Zugangscodes programmieren und einen Master-Reset durchführen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Advantage DKLP Economy 19-100E ist ein Zugangskontroll-Tastenfeld. Die Installation erfordert eine 7-14 VDC Stromversorgung. Die Programmierung erfolgt über das Tastenfeld mit dem Master-Code (Standard 1251). S. 1, 3

Wichtigste Schritte

Zugangscode hinzufügen S. 3
Master-Reset durchführen S. 4

Erste Inbetriebnahme

Montage und Verkabelung S. 1, 2

Probleme und Lösungen

Master-Code vergessen

Reset-Verfahren auf Seite 4 durchführen.

S. 4

Wartung und Reset

Master-Reset-Verfahren S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannungsversorgung	7-14 VDC	Erforderliche Eingangsspannung	S. 1, 2

Wo es im PDF steht

Montage und Verkabelung S. 1, 2
Programmierung S. 3, 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

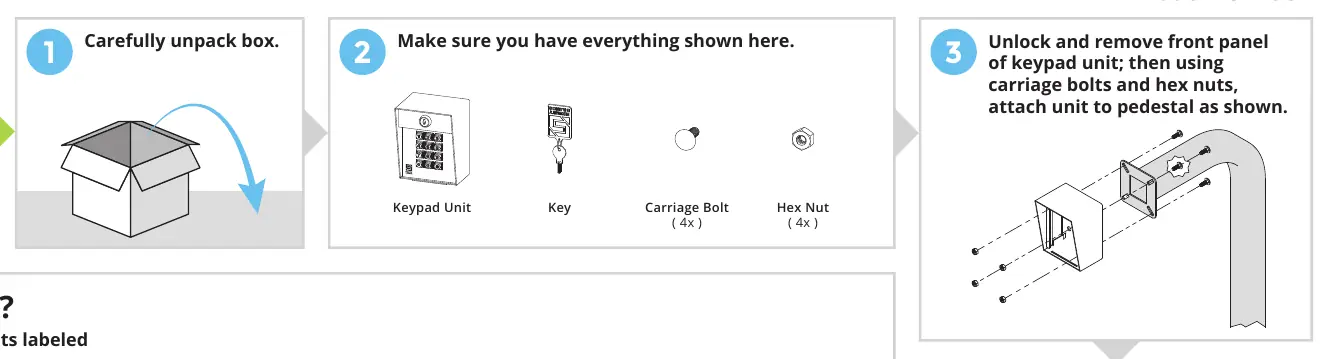

Schritte zur Montage des Tastenfelds am Sockel

Seite 1

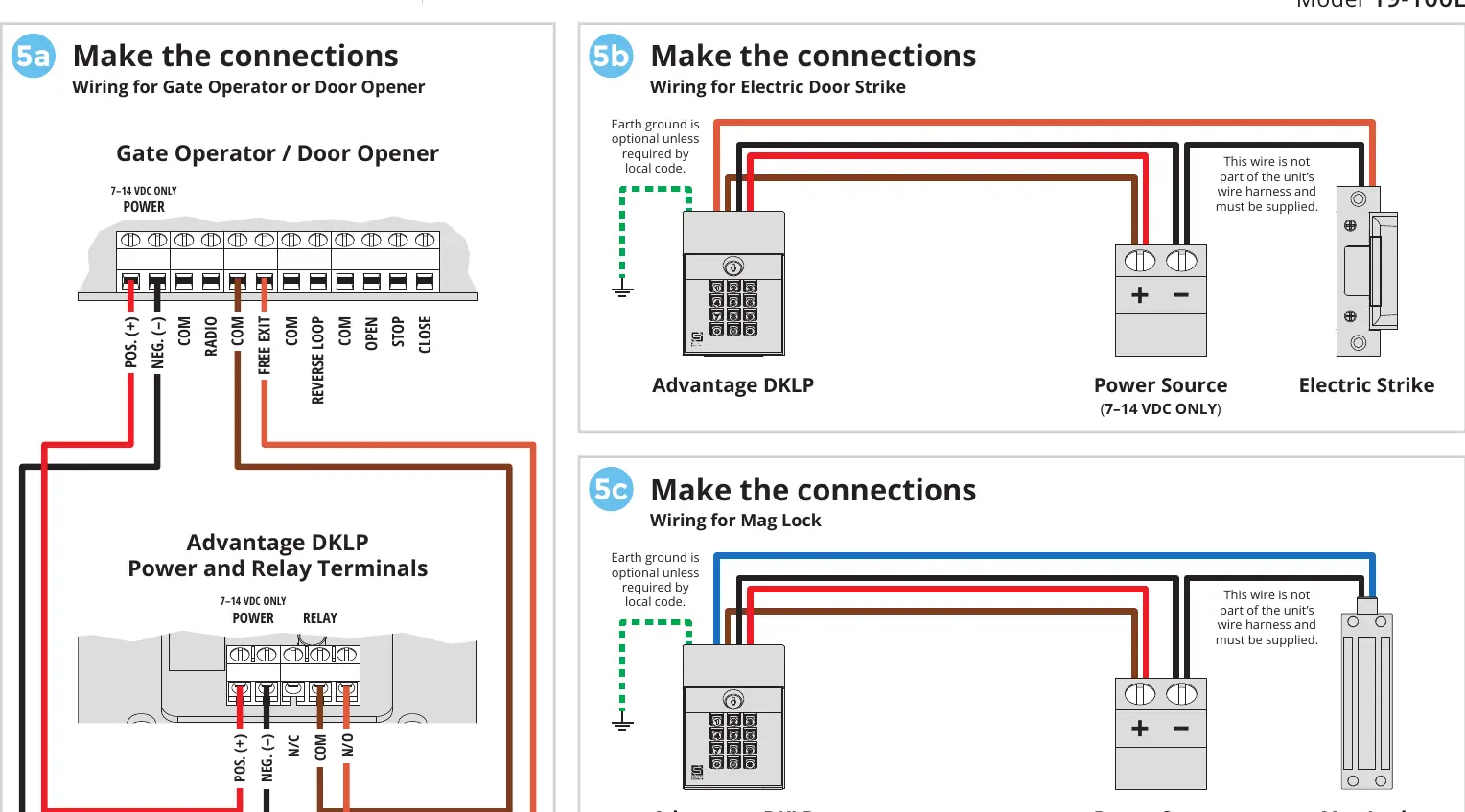

Schaltpläne für Toröffner, Türöffner und Magnetverschluss

Seite 2

Seite 3

Wichtige Informationen aus der Anleitung

Das Security Brands Advantage DKLP Economy 19-100E ist ein Zugangskontroll-Tastenfeld. Für den Betrieb ist eine Spannungsversorgung von 7-14 VDC zwingend erforderlich. Achten Sie strikt auf die korrekte Polarität bei der Verkabelung, da eine Verpolung das Gerät beschädigen kann. Das System verwendet einen Master-Code (Standard: 1251) für alle Programmierungen.

Montage und Installation

Die Montage erfolgt in wenigen Schritten:

Packen Sie das Gerät vorsichtig aus.
Entriegeln und entfernen Sie die Frontplatte des Tastenfelds.
Befestigen Sie die Einheit mit den mitgelieferten Schlossschrauben und Sechskantmuttern an einem Sockel.
Setzen Sie die Frontplatte zur einfacheren Verkabelung in das Gehäuse ein.

Verkabelung

Das Gerät bietet verschiedene Anschlussmöglichkeiten je nach Anwendung:

Toröffner/Türöffner: Anschluss an die Power- und Relay-Terminals gemäß Schaltplan 5a.
Elektrischer Türöffner (Electric Strike): Anschluss gemäß Schaltplan 5b.
Magnetverschluss (Mag Lock): Anschluss gemäß Schaltplan 5c.

Hinweis: Die Erdung ist optional, sofern nicht durch lokale Vorschriften gefordert.

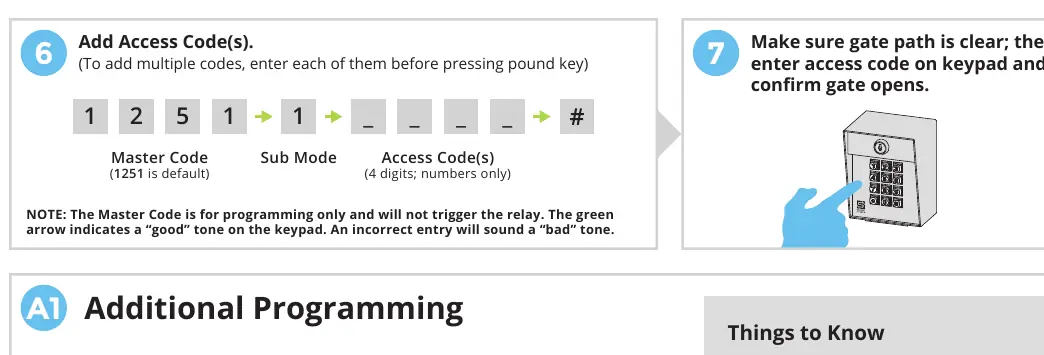

Programmierung

Die Programmierung erfolgt über das Tastenfeld unter Verwendung des Master-Codes (Standard: 1251). Ein grüner Pfeil signalisiert eine korrekte Eingabe, ein Fehlerton weist auf eine falsche Eingabe hin.

Zugangscode hinzufügen: Master-Code -> 1 -> Zugangscode (4 Ziffern) -> #
Zugangscode löschen: Master-Code -> 2 -> Code zum Löschen -> #
Master-Code ändern: Aktueller Master-Code -> 3 -> Neuer Master-Code -> #
Relais-Zeit einstellen: Master-Code -> 4 -> Sekunden (0-9) -> #
Alle Codes löschen: Master-Code -> 0 -> Master-Code erneut eingeben -> #

Die Sterntaste (*) löscht die aktuelle Eingabe bei Fehlern. Die Rautetaste (#) beendet den Programmiermodus.

Master-Reset-Verfahren

Falls der Master-Code oder Latch-Code vergessen wurde, kann ein Reset durchgeführt werden:

Öffnen Sie die Frontplatte.
Trennen Sie die Stromversorgung (ein Kabel von der Schraubklemme entfernen).
Drücken und halten Sie die Reset-Taste gedrückt.
Verbinden Sie die Stromversorgung wieder, während Sie die Reset-Taste gedrückt halten.
Lassen Sie die Reset-Taste los, sobald ein Ton ertönt.
Schließen Sie die Frontplatte. Der Master-Code ist nun auf 1251 zurückgesetzt.

Praktische Hilfe

Typische Probleme

Master-Code vergessen

Führen Sie das Master-Reset-Verfahren auf Seite 4 durch, um den Code auf 1251 zurückzusetzen.

Fehlerton bei der Programmierung

Ein Fehlerton bedeutet eine falsche Eingabe. Starten Sie den Programmiervorgang von vorne.

Tor öffnet nicht

Überprüfen Sie die Verkabelung an den Relais-Terminals und stellen Sie sicher, dass der Zugangsweg frei ist.

Vor der Verwendung

Stellen Sie sicher, dass die Spannungsversorgung 7-14 VDC beträgt.
Überprüfen Sie die Polarität der Verkabelung (Plus an Plus, Minus an Minus).
Stellen Sie sicher, dass der Zugangsweg frei ist, bevor Sie das System testen.
Prüfen Sie, ob alle Sicherheitsvorrichtungen (Reversing Devices) installiert sind.

Technische Daten in der Praxis

Spannungsversorgung: Erfordert 7-14 VDC. Eine falsche Spannung oder Verpolung kann das Gerät beschädigen.

Abbildungen und Diagramme

Schaltplan 5a zeigt die Verkabelung für Standard-Toröffner.
Schaltplan 5b und 5c zeigen spezifische Anschlüsse für elektrische Türöffner und Magnetverschlüsse.

Modellkompatibilität

Das System ist für 7-14 VDC ausgelegt.
Sicherheitsvorrichtungen wie Lichtschranken oder Reversing-Sensoren sollten immer verwendet werden.
