Installationsanleitung für Security Brands 16-X2 Multi-Tenant-Zugangssystem
Installationsanleitung für das Security Brands 16-X2 Multi-Tenant-Zugangssystem. Erfahren Sie, wie Sie das Gerät montieren, verkabeln und in Betrieb nehmen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das 16-X2 ist ein zellulares Zugangssystem. Die Installation umfasst die Montage am Sockel, die Verkabelung der Stromversorgung und der Relais/Wiegand-Geräte sowie die anschließende Aktivierung über das separate Aktivierungshandbuch. S. 1, 2
Wichtigste Schritte
- Montage am Sockel S. 1
- Verkabelung anschließen S. 2
- Test mit Code 2012 S. 2
Erste Inbetriebnahme
- Nach der Verkabelung Code 2012 eingeben. Danach Aktivierungshandbuch folgen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 12-24 VDC | Betriebsspannung | S. 2 |
Wo es im PDF steht
- Installation und Komponenten S. 1
- Verkabelung und Inbetriebnahme S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation des Security Brands 16-X2 Zugangssystems. Beachten Sie, dass das Gerät erst nach einem vollständigen Aktivierungsprozess (siehe separates Aktivierungshandbuch) funktioniert. Das System ist ein zellulares Zubehör für Tore oder Türen; eine unterbrechungsfreie Verbindung kann nicht garantiert werden, daher sollte immer ein Notausgang oder ein primärer Eingangsmechanismus vorhanden sein.
Lieferumfang und Vorbereitung
Stellen Sie sicher, dass alle Komponenten vorhanden sind:
- Ascent-Einheit
- 12-V AC/DC-Adapter
- Schlüssel
- 4x Schlossschrauben
- 4x Sechskantmuttern
- Schraubendreher
Montage des Geräts
Wir empfehlen die Montage auf einem Gooseneck-Sockel unter Verwendung der mitgelieferten Hardware. Verwenden Sie alle vier Schlossschrauben. Falls eine alternative Montage gewählt wird, muss das 4G LTE Antennen-Verlängerungskit (Modell 16-ANTX-1) erworben und installiert werden, um Signalverlust zu vermeiden. Die "Hockey-Puck"-Antenne muss auch bei Verwendung einer Verlängerung am Gerät verbleiben.
Verkabelung
Für alle Verbindungen wird 18-Gauge-Litze empfohlen. Die Anschlüsse befinden sich auf der Rückseite des Geräts:
- Stromversorgung: 12-24 VDC. Achten Sie auf die korrekte Polarität (Plus an Plus, Minus an Minus).
- Relais: Zum Anschluss an Tor- oder Türöffner. Der Status wird durch eine LED angezeigt.

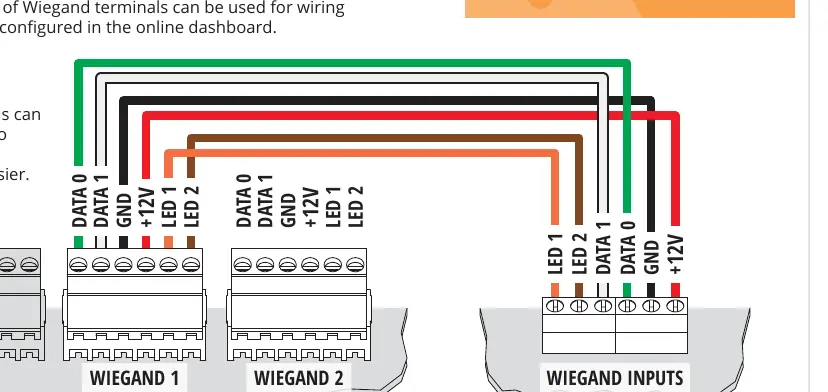

- Wiegand: Zum Anschluss von Wiegand-Geräten wie Kartenlesern.
Trennen Sie die Stromversorgung, bevor Sie Wiegand-Geräte anschließen, um Schäden zu vermeiden.
Inbetriebnahme und Test
Nachdem die Verkabelung abgeschlossen ist und das Gerät mit Strom versorgt wird:
- Geben Sie den temporären Code 2012 auf dem Tastenfeld ein.
- Bestätigen Sie, dass sich das Tor öffnet.
- Schließen und verriegeln Sie die Frontplatte.
- Folgen Sie dem Aktivierungshandbuch, um ein Konto zu erstellen und das Gerät zu aktivieren.
Das Hinzufügen von Codes erfolgt ausschließlich über das Online-Dashboard, nicht über das Tastenfeld am Gerät.
Sicherheitshinweise
Automatische Tore können schwere Verletzungen oder Tod verursachen. Stellen Sie sicher, dass der Torweg frei ist, bevor Sie das System bedienen. Die Verwendung von Sicherheitsvorrichtungen wie Umkehrschleifen ist zwingend erforderlich.
Praktische Hilfe
Typische Probleme
Kein Signal
Bei alternativer Montage (nicht am Gooseneck-Sockel) ist das 16-ANTX-1 Antennen-Verlängerungskit erforderlich.
Gerät funktioniert nicht
Der Aktivierungsprozess muss vollständig abgeschlossen sein.
Verkabelungsfehler
Vor Inbetriebnahme alle Verbindungen prüfen. Falsche Polarität bei der Stromversorgung kann das Gerät beschädigen.
Vor der Verwendung
- Alle Teile aus dem Lieferumfang vorhanden?
- Gooseneck-Sockel für die Montage bereit?
- 18-Gauge-Litze für die Verkabelung vorhanden?
- Stromversorgung (12-24 VDC) vorbereitet?
- Torweg frei von Hindernissen?
Abbildungen und Diagramme

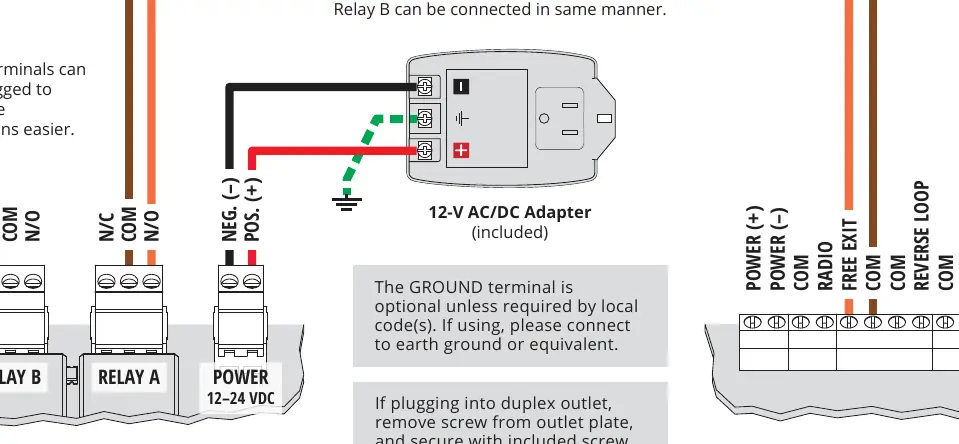

- Der Anschlussplan zeigt die Verkabelung von Stromversorgung, Relais und Wiegand-Geräten.

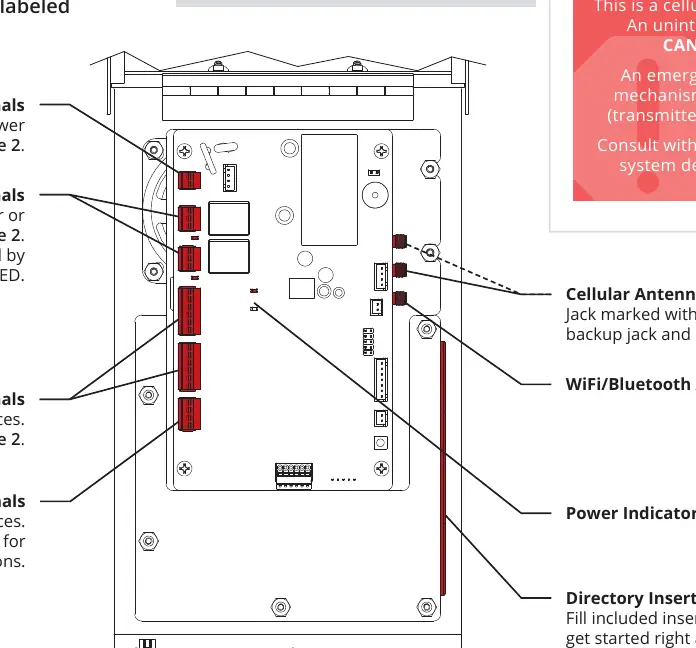

- Die Anschlüsse für Relais und Wiegand sind auf der Rückseite des Geräts zugänglich.
Modellkompatibilität
- Kompatibel mit Wiegand-Geräten (Kartenleser, Tastenfelder).
- Erfordert 16-ANTX-1 Kit bei alternativer Montage.
